Нижний рама — HITACHI ZX200-3

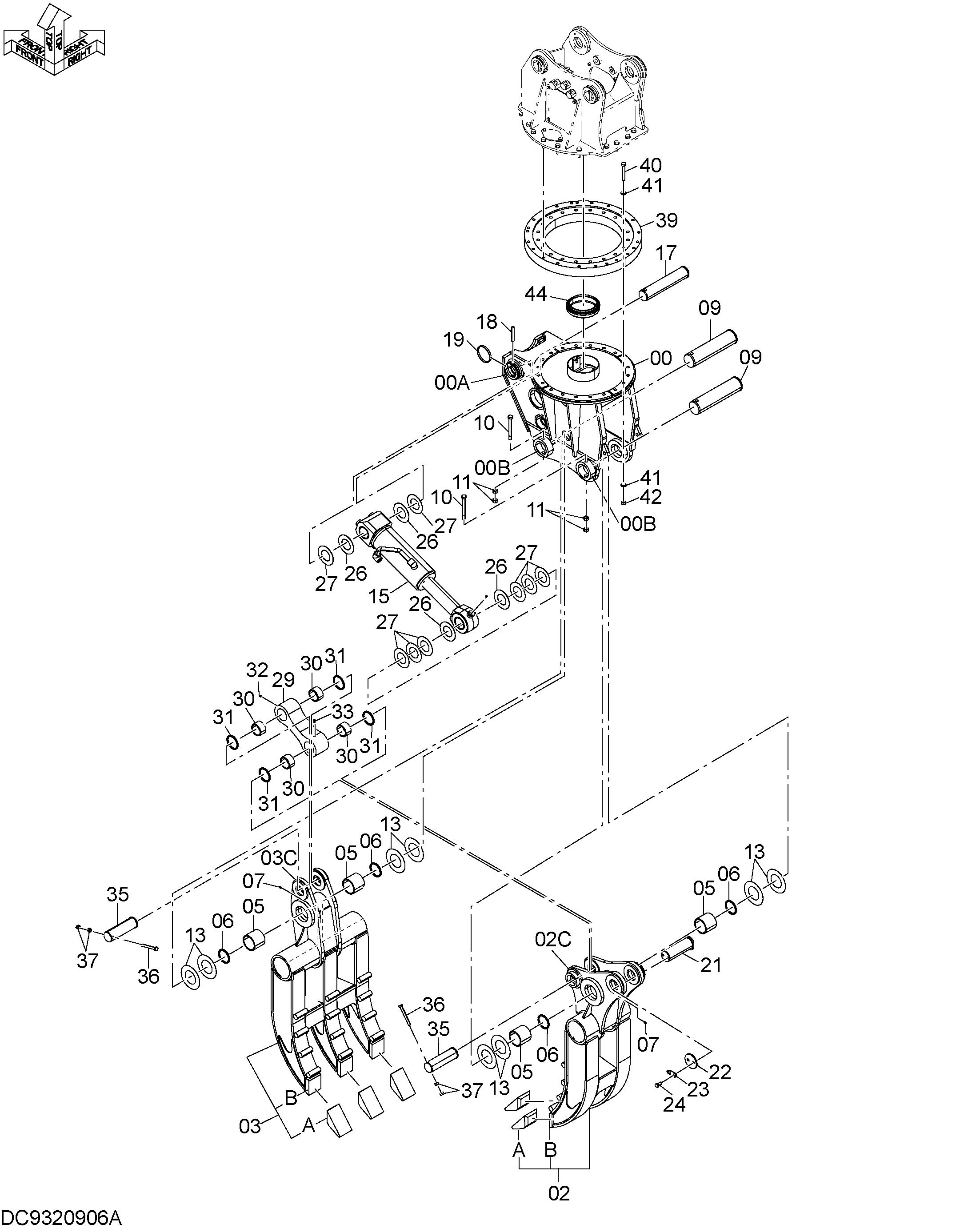

Заводская схема «Нижний рама» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6028205 | Рама нижний | 1 |
| 00A | 4454563 | Ограничитель | 1 |
| 00B | 4676656 | Ограничитель | 2 |
| 02 | 6028252 | Вилка | 1 |
| 02A | 4716488 | Пластина | 2 |
| 02B | 9772710 | Пластина | 2 |
| 02C | 4676654 | Ограничитель | 1 |
| 03 | 6028251 | Вилка | 1 |
| 03A | 4716488 | Пластина | 3 |
| 03B | 9772710 | Пластина | 3 |
| 03C | 4676654 | Ограничитель | 1 |
| 05 | 3028854 | Втулка | 4 |
| 06 | 4074008 | Пылезащитное уплотнение | 4 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 09 | 4678038 | Палец | 2 |
| 10 | 4435584 | Стопорный палец | 2 |
| 11 | J951020 | Гайка | 4 |
| 13 | 4134370 | Регулировочная шайба | 8 |
| 15 | 4715850 | Гидроцилиндр | 1 |
| 17 | 4719267 | Палец | 1 |
| 18 | 4454560 | Палец | 1 |
| 19 | 4454561 | Кольцо | 1 |
| 21 | 4678042 | Палец | 1 |
| 22 | 431768 | Фиксатор | 1 |
| 23 | X4853 | Стопорная шайба | 1 |
| 24 | J901635 | Болт | 2 |
| 26 | 4114816 | Регулировочная шайба | 4 |
| 27 | 4114817 | Регулировочная шайба | 6 |
| 29 | 4676655 | Тяга | 1 |
| 30 | 4678039 | Втулка | 4 |
| 31 | 4678040 | Пылезащитное уплотнение | 4 |
| 32 | J75481 | Пресс-маслёнка | 1 |
| 33 | J75581 | Пресс-маслёнка | 1 |
| 35 | 4678041 | Палец | 2 |
| 36 | J921608 | Болт | 2 |
| 37 | J950016 | Гайка | 4 |
| 39 | 4625440 | Подшипник | 1 |
| 40 | 4635268 | Болт | 20 |
| 41 | J222018 | Шайба | 40 |
| 42 | J953018 | Гайка | 20 |
| 44 | 4609649 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
