Нижний рама <огтк> — HITACHI ZX200-3

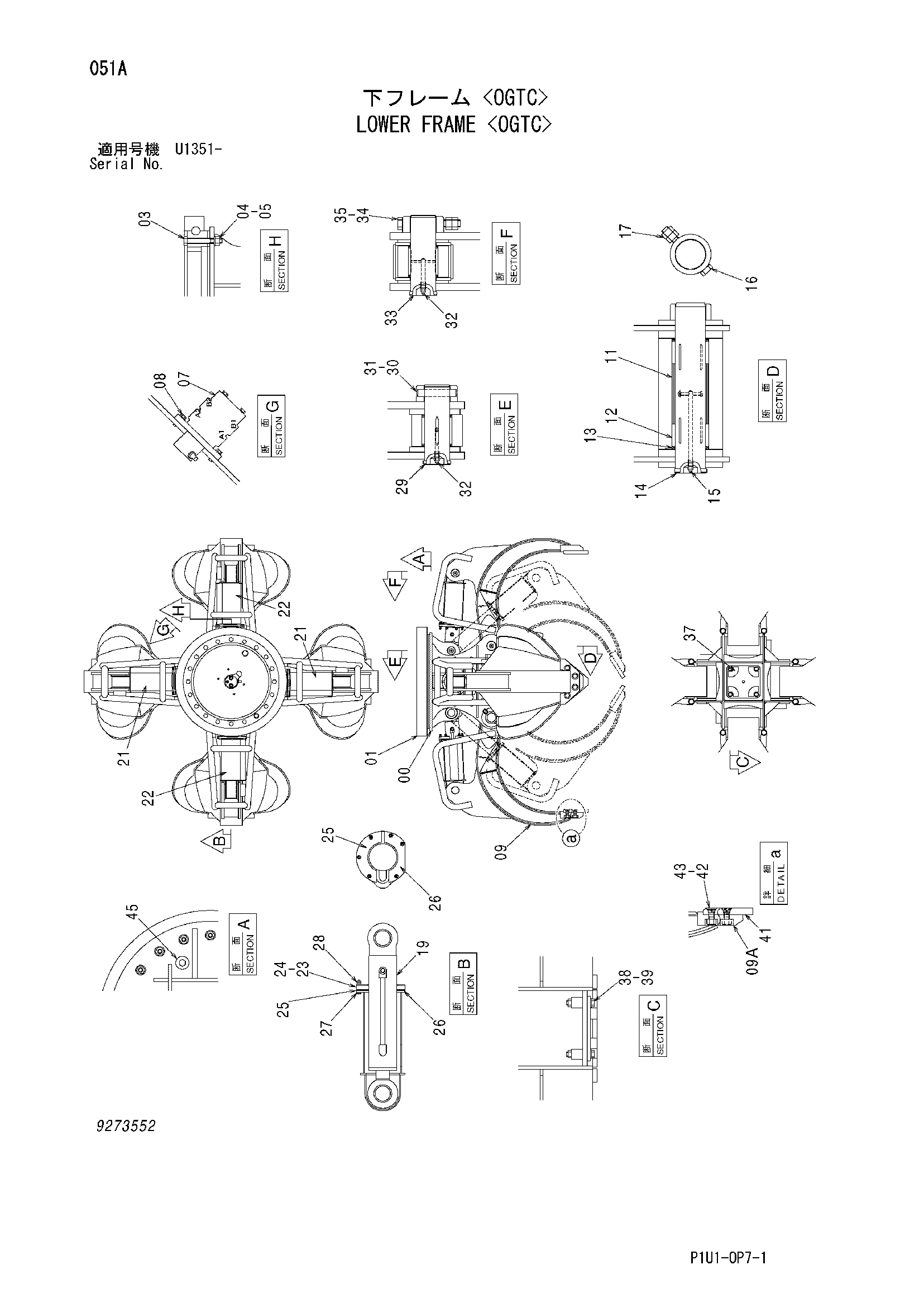

Заводская схема «Нижний рама <огтк>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022189 | Рама нижний | 1 |
| 01 | 4625440 | Подшипник | 1 |
| 03 | 4635268 | Болт | 20 |
| 04 | 4114406 | Шайба | 20 |
| 05 | J953018 | Гайка | 20 |
| 07 | 4463490 | Центральный коллектор | 1 |
| 08 | J271245 | Болт с шайбой | 4 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 6025290 | Схелл | 4 |
| 09A | 4465843 | Пластина | 1 |
| 11 | 4611060 | Проставка | 4 |
| 12 | 4196558 | Втулка | 8 |
| 13 | 4065687 | Пылезащитное уплотнение | 8 |
| 14 | 3100510 | Палец | 4 |
| 15 | J75481 | Пресс-маслёнка | 4 |
| 16 | J931605 | Болт | 4 |
| 17 | J951016 | Гайка | 8 |
| 19 | 4611061 | Гидроцилиндр | 4 |
| 21 | 7045158 | Крышка | 2 |
| 22 | 7045159 | Крышка | 2 |
| 23 | 4611062 | Резиновая прокладка | 4 |
| 24 | 4611063 | Резиновая прокладка | 4 |
| 25 | 4611064 | Ограничитель | 8 |
| 26 | 4611065 | Ограничитель | 8 |
| 27 | J900845 | Болт | 24 |
| 28 | M500807 | Гайка | 48 |
| 29 | 4611066 | Палец | 4 |
| 30 | 4065688 | Кольцо | 4 |
| 31 | 4065689 | Палец | 4 |
| 32 | J75481 | Пресс-маслёнка | 8 |
| 33 | 4611067 | Палец | 4 |
| 34 | J931605 | Болт | 4 |
| 35 | J951016 | Гайка | 8 |
| 37 | 9761545 | Крышка | 1 |
| 38 | J931690 | Болт | 4 |
| 39 | 4114405 | Шайба | 4 |
| 41 | 4665844 | Пластина | 4 |
| 42 | 4184865 | Болт плуг | 16 |
| 43 | 4184822 | Гайка | 16 |
| 45 | 94-2017 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
