Гидролинии рабочего оборудования (1)(тип H18) — HITACHI ZX200-3

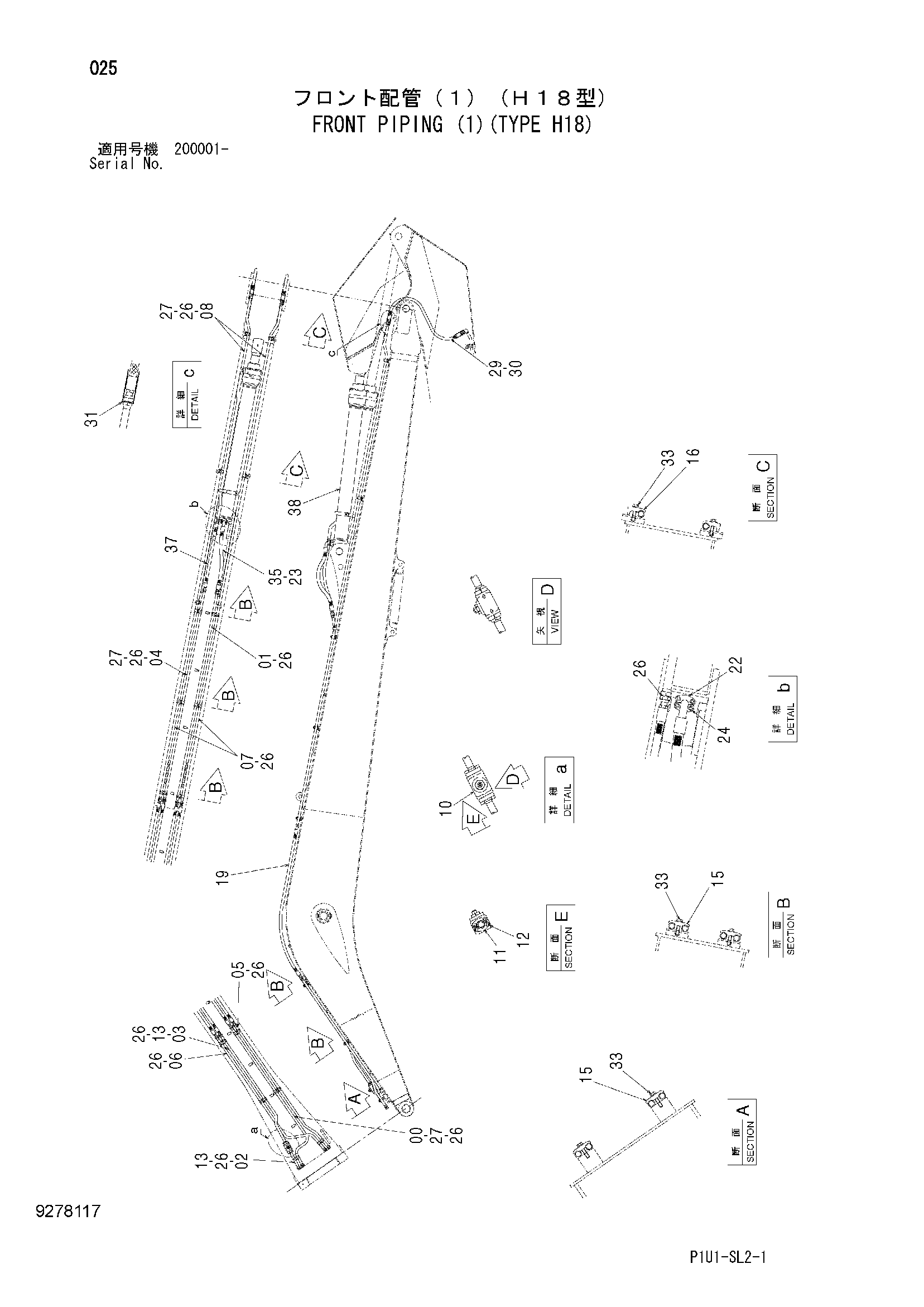

Заводская схема «Гидролинии рабочего оборудования (1)(тип H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109540 | Трубка | 1 |
| 01 | 9763533 | Трубка | 1 |
| 02 | 9763534 | Трубка | 1 |
| 03 | 8109541 | Трубка | 1 |
| 04 | 9763535 | Трубка | 1 |
| 05 | 8109542 | Трубка | 1 |
| 06 | 8109543 | Трубка | 1 |
| 07 | 9763536 | Трубка | 2 |
| 08 | 8098543 | Трубка | 2 |
| 10 | 4330223 | Клапан замедленного возврата | 1 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | M341030 | Болт с внутренним шестигранником | 8 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 15 | 4189859 | Хомут трубки | 12 |
| 16 | 4190126 | Хомут трубки | 4 |
| 19 | 4286276 | Шланг | 4 |
| 22 | 4085560 | Разъёмный фланец | 2 |
| 23 | 966993 | Уплотнительное кольцо | 1 |
| 24 | M341240 | Болт с внутренним шестигранником | 4 |
| 26 | 4187308 | Уплотнительное кольцо | 15 |
| 27 | 4187328 | Уплотнительное кольцо | 4 |
| 29 | 4265833 | Шланг | 2 |
| 30 | 4053610 | Защита шланга | 2 |
| 31 | 4203220 | Шайба | 4 |
| 33 | J271260 | Болт с шайбой | 16 |
| 33A | J901260 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | 4612251 | Шланг | 1 |
| 37 | 4252854 | Шланг | 1 |
| 38 | 9268243 | Гидроцилиндр рукояти | 1 |
| 38A | 4659636 | Гидроцилиндр рукояти | 1 |
| 38B | 4332285 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
