PTO трубопроводы — HITACHI ZX200-3

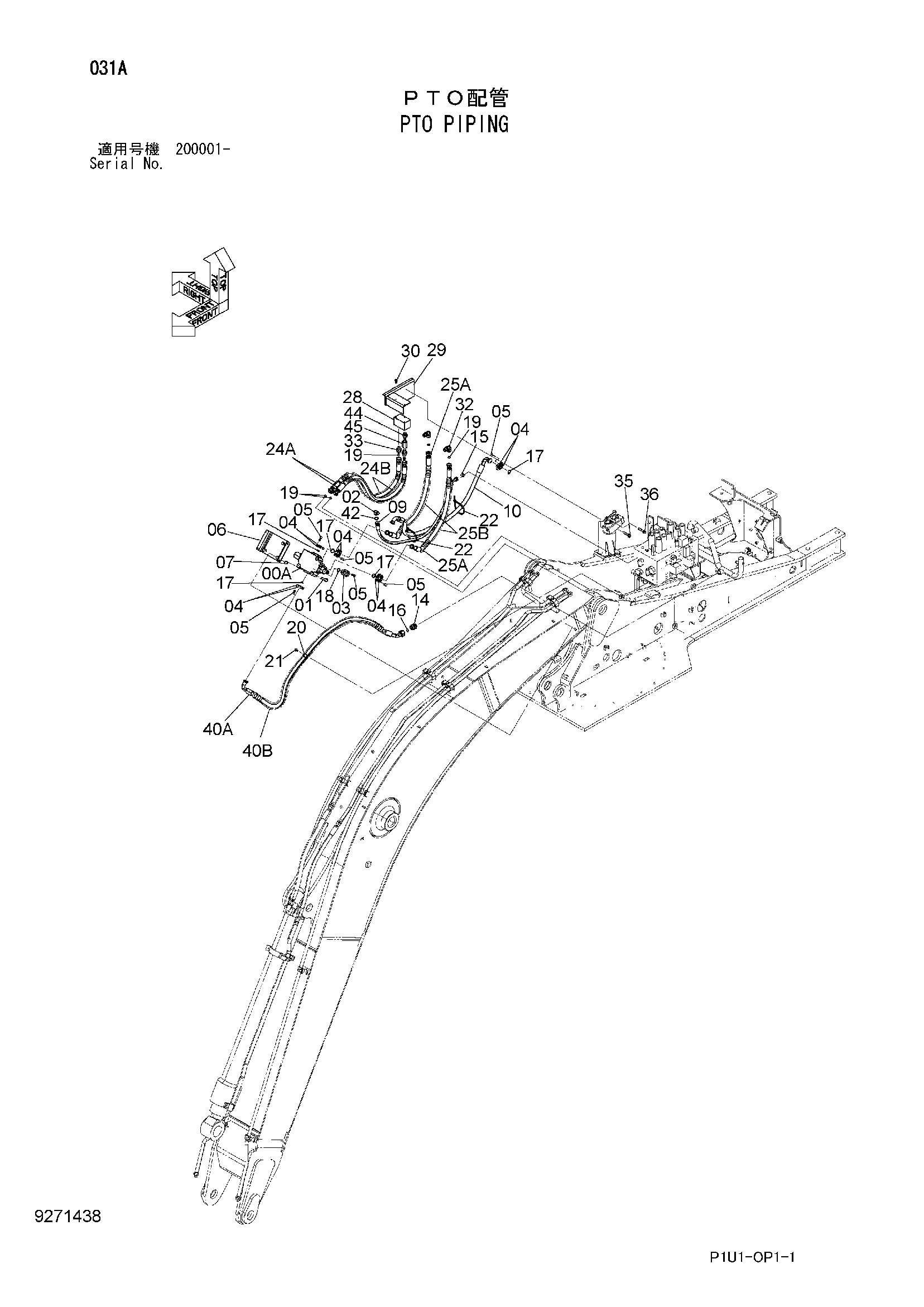

Заводская схема «PTO трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9273061 | Гидрораспределитель | 1 |
| 00A | 4602026 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4202112 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 2046512 | Пластина | 1 |
| 04 | 986910 | Разъёмный фланец | 10 |
| 05 | J781030 | Болт с внутренним шестигранником | 24 |
| 06 | 8101592 | Кронштейн | 1 |
| 07 | J271225 | Болт с шайбой | 4 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4622425 | Шланг | 1 |
| 10 | 4643959 | Шланг | 1 |
| 14 | A853168 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4198407 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 17 | 971489 | Уплотнительное кольцо | 5 |
| 18 | 4314064 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 6 |
| 20 | 4190264 | Зажим | 1 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4121859 | Ленточный зажим | 2 |
| 24 | 9267451 | Шланг в сборе | 2 |
| 24A | 4250899 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 3 |
| 25 | 9273012 | Шланг в сборе | 2 |
| 25A | 4663442 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 2 |
| 28 | 3094453 | Блок | 1 |
| 29 | 8107587 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 3 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | A853366 | Угловой штуцер | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | A853166 | Адаптер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | J271270 | Болт с шайбой | 2 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | J271200 | Болт с шайбой | 1 |
| 36A | J901200 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 40 | 9276604 | Шланг в сборе | 1 |
| 40A | 4669427 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 4 |
| 42 | 4138938 | Уплотнительное кольцо | 2 |
| 44 | 4224932 | Адаптер | 1 |
| 45 | 4215142 | Клапан словретурн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
