Каталог запчастей HITACHI
Нижний рама (схеаринг-приоритй тип) — HITACHI ZX200-3

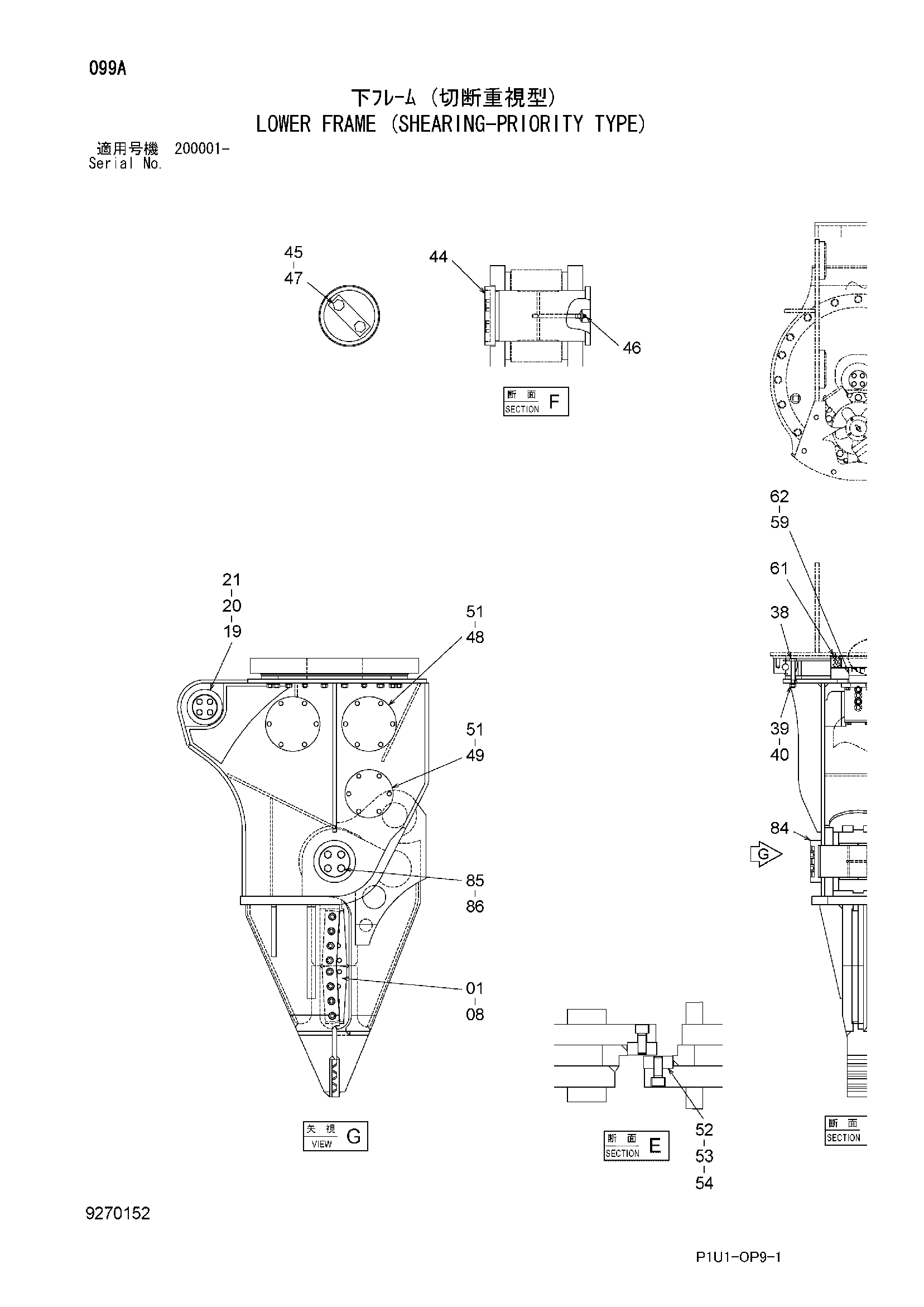

Заводская схема «Нижний рама (схеаринг-приоритй тип)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4469006 | Резец | 4 |
| 02 | 4626197 | Болт с внутренним шестигранником | 8 |
| 08 | 4626197 | Болт с внутренним шестигранником | 8 |
| 15 | J75481 | Пресс-маслёнка | 1 |
| 18 | 4621764 | Проставка | 2 |
| 19 | 4459129 | Ограничитель | 1 |
| 20 | J931640 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | J75481 | Пресс-маслёнка | 1 |
| 35 | 4621772 | Болт | 16 |
| 36 | J953018 | Гайка | 16 |
| 37 | A590918 | Пружинная шайба | 16 |
| 38 | 4621771 | Болт | 4 |
| 39 | J952016 | Гайка | 4 |
| 40 | A590916 | Пружинная шайба | 4 |
| 44 | 4647816 | Ограничитель | 1 |
| 45 | 4024518 | Стопорная шайба | 1 |
| 46 | J75481 | Пресс-маслёнка | 1 |
| 47 | J241640 | Болт | 2 |
| 48 | 4621769 | Крышка | 4 |
| 49 | 4605349 | Крышка | 2 |
| 51 | J271225 | Болт с шайбой | 36 |
| 51A | J901225 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | 4622009 | Регулировочная шайба 0.3mm | 4 |
| 53 | 4469007 | Регулировочная шайба 0.6mm | 4 |
| 54 | 4469008 | Регулировочная шайба 1.2mm | 4 |
| 59 | 4623388 | Центральный коллектор | 1 |
| 61 | 4468998 | Резиновая прокладка | 1 |
| 62 | J271235 | Болт с шайбой | 4 |
| 62A | J901235 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 64 | 4605347 | Ограничитель | 1 |
| 65 | 4621767 | Стопорная шайба | 1 |
| 67 | 4622010 | Пластина схеар | 2 |
| 69 | 3004813 | Шестерня | 1 |
| 70 | 4079854 | Стопорная пластина | 1 |
| 71 | 4058596 | Стопорная пластина | 1 |
| 72 | 4079853 | Регулировочная шайба 0.3mm | 2 |
| 74 | J241225 | Болт | 2 |
| 75 | J75210 | Пробка | 1 |
| 77 | J901230 | Болт | 2 |
| 83 | 9260024 | Рама нижний | 1 |
| 84 | 4459128 | Ограничитель | 1 |
| 85 | J932045 | Болт | 4 |
| 86 | A590920 | Пружинная шайба | 4 |
| 87 | 4165444 | Регулировочная шайба 2.3mm | 2 |
| 88 | 4474249 | Регулировочная шайба 3.2mm | 2 |
| 89 | 4474250 | Регулировочная шайба 1.6mm | 2 |
| 90 | 4631948 | Регулировочная шайба 1.2mm | 2 |
| 91 | 4631906 | Регулировочная шайба 0.8mm | 2 |
| 92 | 4625440 | Подшипник | 1 |
| 92A | 0969005 | Уплотнение | 1 |
| 92B | 0969005 | Уплотнение | 1 |
| 92C | J75481 | Пресс-маслёнка | 4 |
| 93 | 4656802 | Регулировочная шайба 0.5mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
