Основные гидролинии (2) — HITACHI ZX200-3

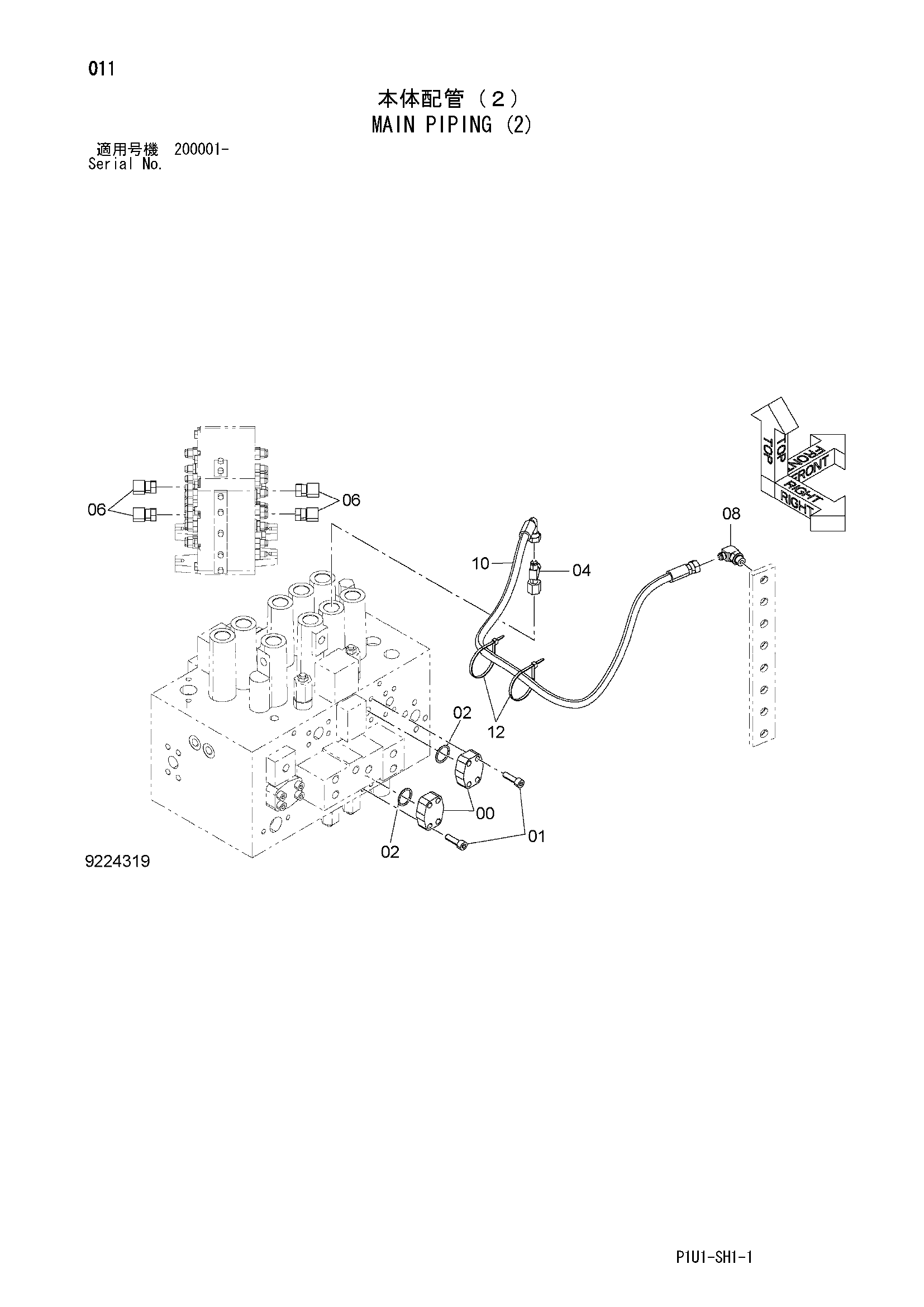

Заводская схема «Основные гидролинии (2)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3075595	Фланец	2
01	J781035	Болт с внутренним шестигранником	8
02	A811030	Уплотнительное кольцо	2
04	4246672	Соединительный штуцер	1
06	4223518	Пробка унион	4
08	A852333	Угловой штуцер	1
08A	4509180	Уплотнительное кольцо	1
10	4698792	Шланг	1
12	4467676	Ленточный зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
