Гидроцилиндр стрелы крышка — HITACHI ZX200-3

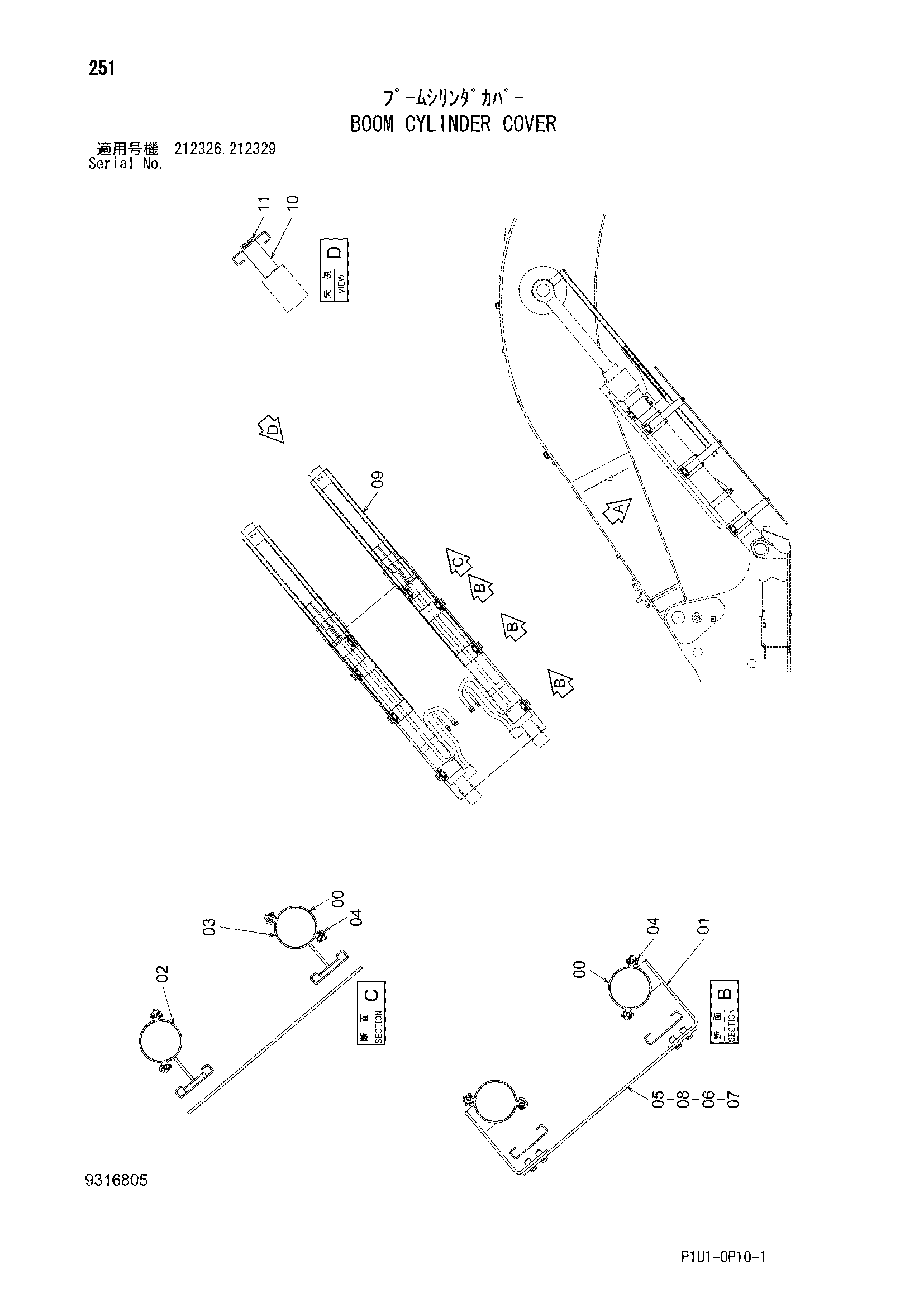

Заводская схема «Гидроцилиндр стрелы крышка» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122703 | Хомут | 8 |
| 01 | 8122706 | Хомут | 6 |
| 02 | 8122707 | Направляющая | 1 |
| 03 | 8122708 | Направляющая | 1 |
| 04 | J271035 | Болт с шайбой | 32 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 3119284 | Крышка | 1 |
| 06 | 4661987 | Проставка | 6 |
| 07 | 4661988 | Проставка | 6 |
| 08 | J271240 | Болт с шайбой | 12 |
| 08A | J901240 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 2059120 | Крышка | 2 |
| 10 | 4716826 | Седло винта | 2 |
| 11 | J271225 | Болт с шайбой | 4 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
