Дополнительный. шестерня насос (50L)(1) — HITACHI ZX200-3

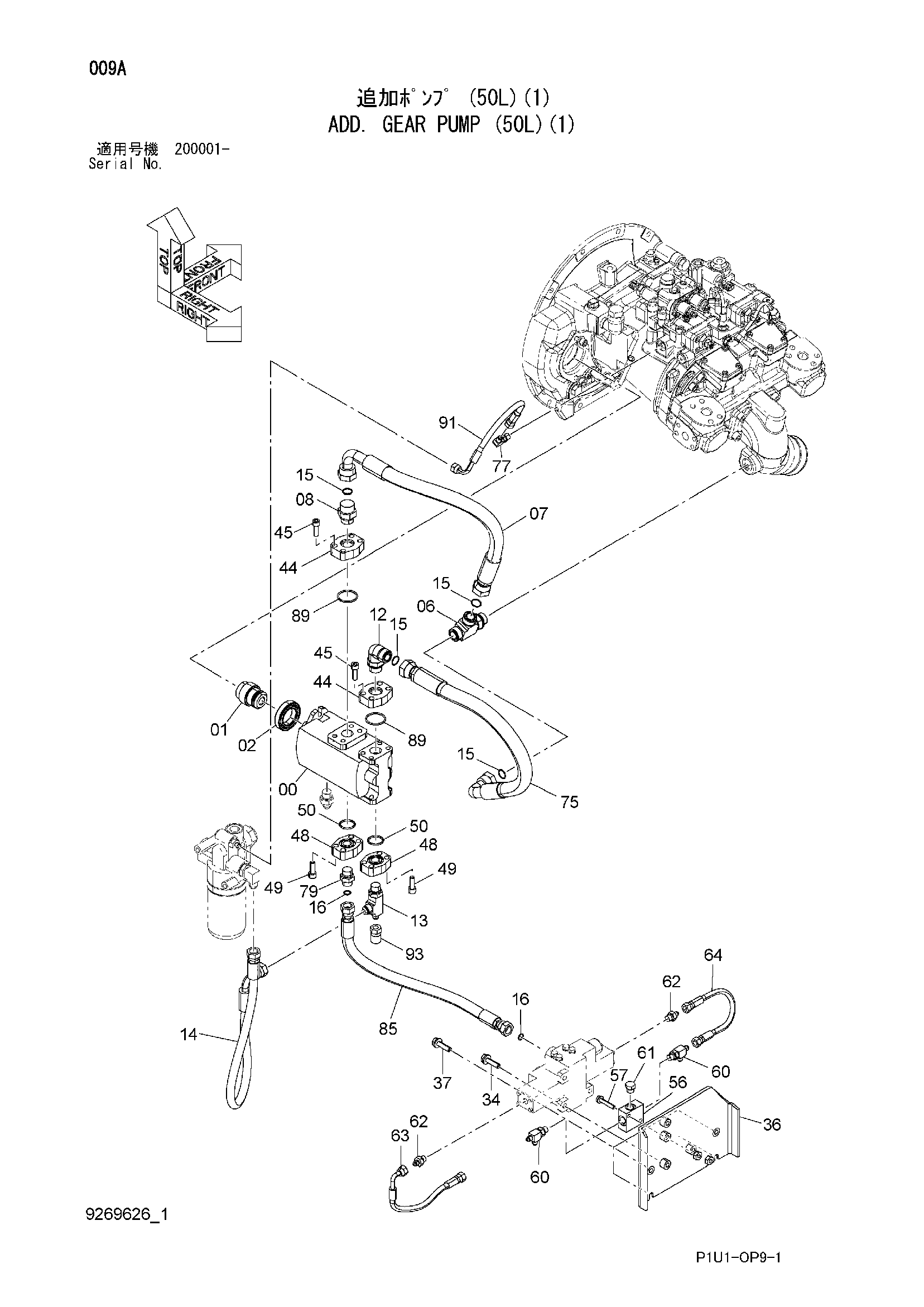

Заводская схема «Дополнительный. шестерня насос (50L)(1)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4415604 | Шестерённый насос | 1 |
| 01 | 3085118 | Вал шестерня | 1 |
| 02 | 958740 | Шариковый подшипник | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4642848 | Шланг | 1 |
| 08 | A853166 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4445981 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4441960 | Шланг | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 34 | J271040 | Болт с шайбой | 3 |
| 34A | J901040 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 8109721 | Кронштейн | 1 |
| 37 | J271030 | Болт с шайбой | 4 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 44 | 3093166 | Фланец | 2 |
| 45 | J781030 | Болт с внутренним шестигранником | 8 |
| 48 | 3089427 | Фланец | 2 |
| 49 | J781030 | Болт с внутренним шестигранником | 8 |
| 50 | A811030 | Уплотнительное кольцо | 2 |
| 56 | 4411001 | Челночный клапан | 1 |
| 57 | J260845 | Болт с шайбой | 2 |
| 57A | J900845 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 60 | A852422 | Тройник | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | A885002 | Пробка | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | A852122 | Адаптер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4442325 | Шланг | 1 |
| 64 | 4451995 | Шланг | 1 |
| 75 | 4295517 | Шланг | 1 |
| 77 | A852322 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 79 | A852144 | Адаптер | 1 |
| 79A | 4506418 | Уплотнительное кольцо | 1 |
| 85 | 4666741 | Шланг | 1 |
| 89 | A811035 | Уплотнительное кольцо | 2 |
| 91 | 4273741 | Нейлоновый шланг | 1 |
| 93 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
