Трубопроводы системы смазки <450> — HITACHI ZX200-3

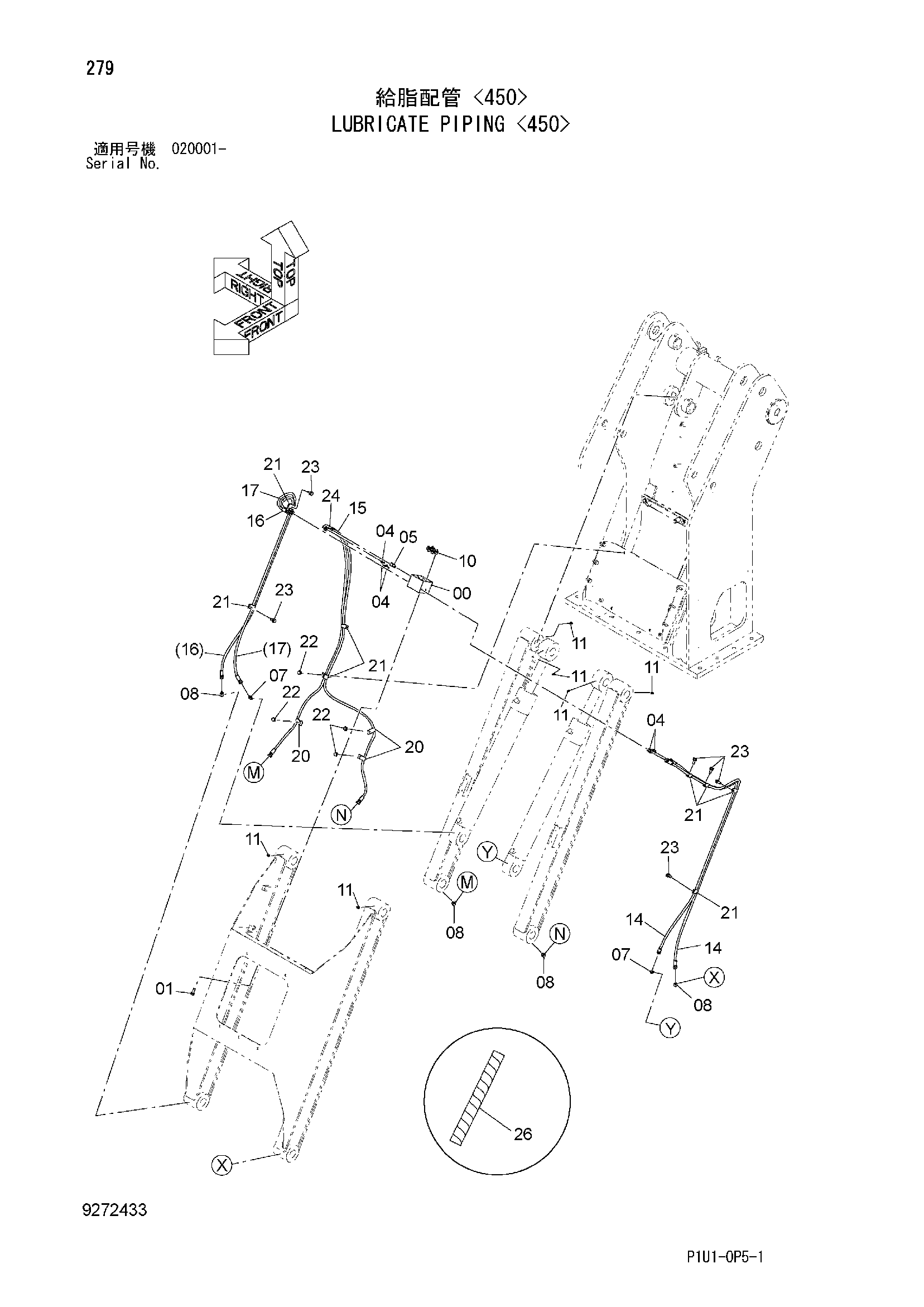

Заводская схема «Трубопроводы системы смазки <450>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3110001 | Блок | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4154651 | Адаптер | 5 |
| 05 | 4154656 | Угловой штуцер | 1 |
| 07 | 4298745 | Угловой штуцер | 2 |
| 08 | 4298746 | Угловой штуцер | 4 |
| 10 | J75482 | Пресс-маслёнка | 6 |
| 11 | J75481 | Пресс-маслёнка | 6 |
| 14 | 4262277 | Шланг (1700) | 2 |
| 15 | 4269811 | Шланг (2100) | 1 |
| 16 | 4269808 | Шланг (1500) | 1 |
| 17 | 4269806 | Шланг (1400) | 1 |
| 20 | 4190272 | Зажим | 3 |
| 21 | 4208479 | Зажим | 8 |
| 22 | J271016 | Болт с шайбой | 4 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271025 | Болт с шайбой | 6 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4313257 | Шланг (1800) | 1 |
| 26 | 4327315 | Защитный кожух | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
