Пилотные гидролинии (тяга)(2)<225> — HITACHI ZX200-3

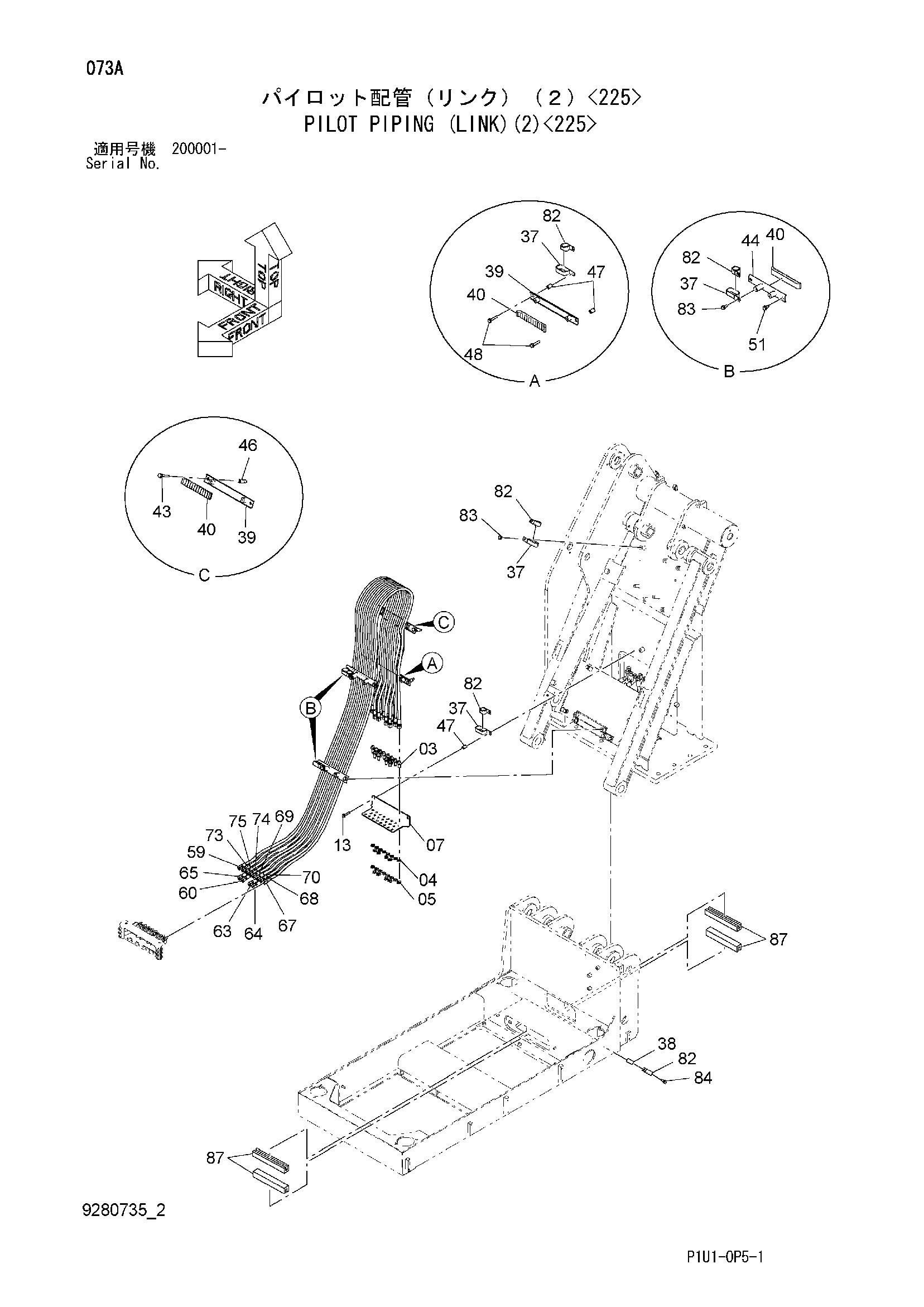

Заводская схема «Пилотные гидролинии (тяга)(2)<225>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4202532 | Адаптер | 12 |
| 04 | A590914 | Пружинная шайба | 12 |
| 05 | 4202531 | Гайка | 12 |
| 07 | 3109321 | Кронштейн | 1 |
| 13 | J271050 | Болт с шайбой | 2 |
| 13A | J901050 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 37 | 4470169 | Зажим | 5 |
| 38 | 4190264 | Зажим | 1 |
| 39 | 9767596 | Кронштейн | 2 |
| 40 | 4664688 | Резиновая прокладка | 4 |
| 43 | J271070 | Болт с шайбой | 2 |
| 43A | J901070 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 8108639 | Кронштейн | 2 |
| 46 | 4428830 | Проставка | 2 |
| 47 | 4656464 | Проставка | 4 |
| 48 | J271050 | Болт с шайбой | 2 |
| 48A | J901050 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 59 | 9283961 | Шланг в сборе | 1 |
| 59A | 4604926 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 5 |
| 60 | 9283962 | Шланг в сборе | 1 |
| 60A | 4604927 | Шланг | 1 |
| 60B | 4327293 | Защитный кожух | 5 |
| 63 | 9283965 | Шланг в сборе | 1 |
| 63A | 4604930 | Шланг | 1 |
| 63B | 4327293 | Защитный кожух | 5 |
| 64 | 9283966 | Шланг в сборе | 1 |
| 64A | 4604932 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 5 |
| 65 | 9283967 | Шланг в сборе | 1 |
| 65A | 4604933 | Шланг | 1 |
| 65B | 4327293 | Защитный кожух | 5 |
| 67 | 9283969 | Шланг в сборе | 1 |
| 67A | 4604935 | Шланг | 1 |
| 67B | 4327293 | Защитный кожух | 5 |
| 68 | 9283970 | Шланг в сборе | 1 |
| 68A | 4604936 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 5 |
| 69 | 9283971 | Шланг в сборе | 1 |
| 69A | 4604937 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 5 |
| 70 | 9283972 | Шланг в сборе | 1 |
| 70A | 4604938 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 5 |
| 73 | 9283975 | Шланг в сборе | 1 |
| 73A | 4604939 | Шланг | 1 |
| 73B | 4327293 | Защитный кожух | 5 |
| 74 | 9283976 | Шланг в сборе | 1 |
| 74A | 4455200 | Шланг | 1 |
| 74B | 4327293 | Защитный кожух | 5 |
| 75 | 9283977 | Шланг в сборе | 1 |
| 75A | 4467856 | Шланг | 1 |
| 75B | 4327293 | Защитный кожух | 5 |
| 82 | 4190264 | Зажим | 6 |
| 83 | J271025 | Болт с шайбой | 3 |
| 83A | J901025 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 84 | J271030 | Болт с шайбой | 1 |
| 84A | J901030 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 87 | 4417826 | Амортизатор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
