Угол датчик (тип 15, H15, H18) — HITACHI ZX200-3

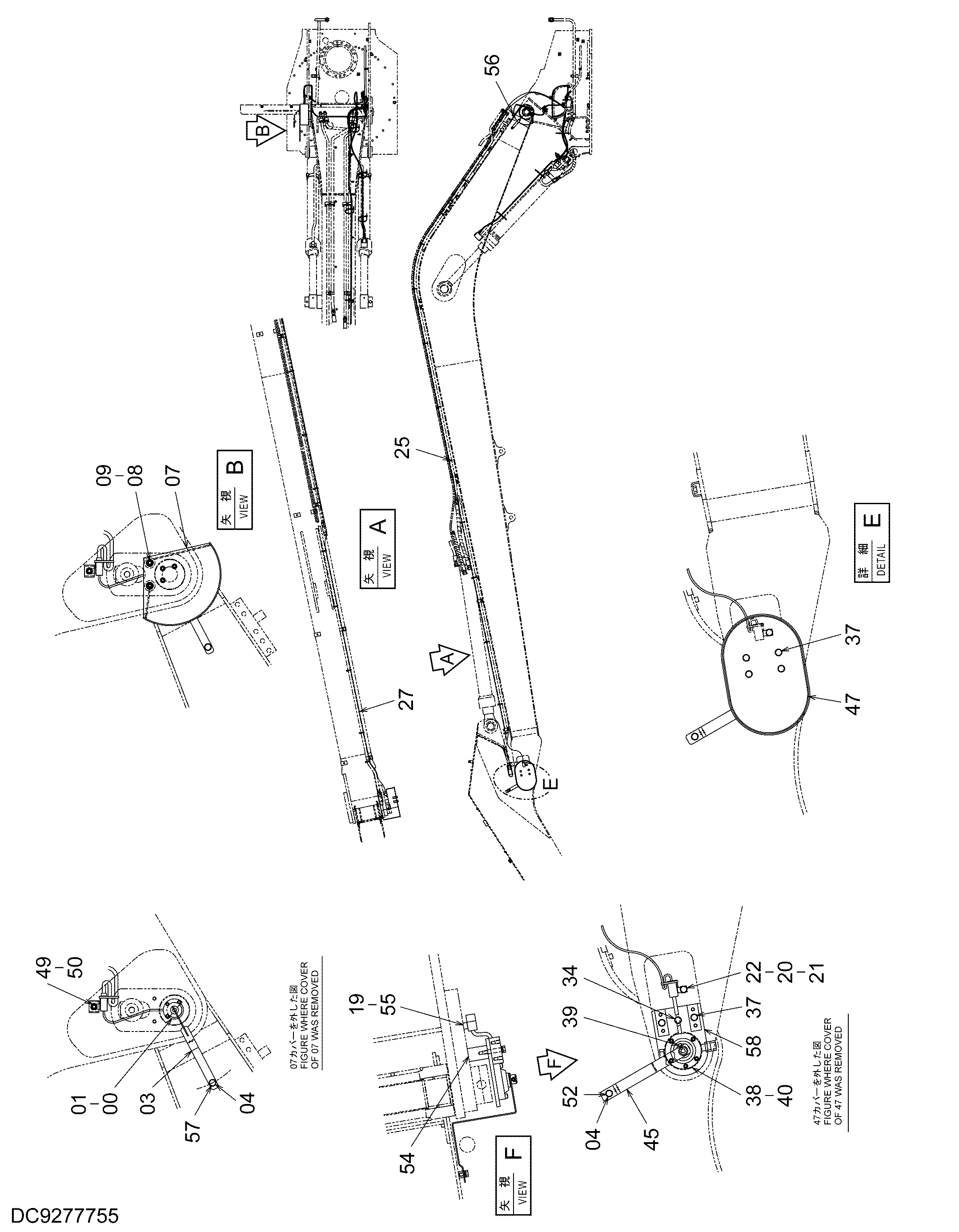

Заводская схема «Угол датчик (тип 15, H15, H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 1 |
| 01 | J780625 | Болт с внутренним шестигранником | 3 |
| 03 | 8101993 | Рычаг | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | 8104459 | Крышка | 1 |
| 08 | J781040 | Болт с внутренним шестигранником | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 19 | 4355515 | Кронштейн | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 22 | J901016 | Болт | 1 |
| 25 | 4121859 | Ленточный зажим | 20 |
| 27 | 2054494 | Жгут проводов | 1 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | J271060 | Болт с шайбой | 6 |
| 37A | J901060 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4406649 | Датчик угла | 1 |
| 39 | M340613 | Болт с внутренним шестигранником | 1 |
| 40 | M340836 | Болт с внутренним шестигранником | 5 |
| 45 | 8085370 | Рычаг | 1 |
| 47 | 8087167 | Крышка | 1 |
| 49 | 4381930 | Кронштейн | 1 |
| 50 | J271016 | Болт с шайбой | 1 |
| 50A | J901016 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 4436467 | Седло винта | 1 |
| 54 | 4460479 | Седло винта | 1 |
| 55 | 4330449 | Седло винта | 1 |
| 56 | 9764238 | Седло винта | 1 |
| 57 | 4353447 | Седло винта | 1 |
| 58 | 8113889 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
