Конденсатор (3)(дустпрооф специальное исполнение.) — HITACHI ZX200-3

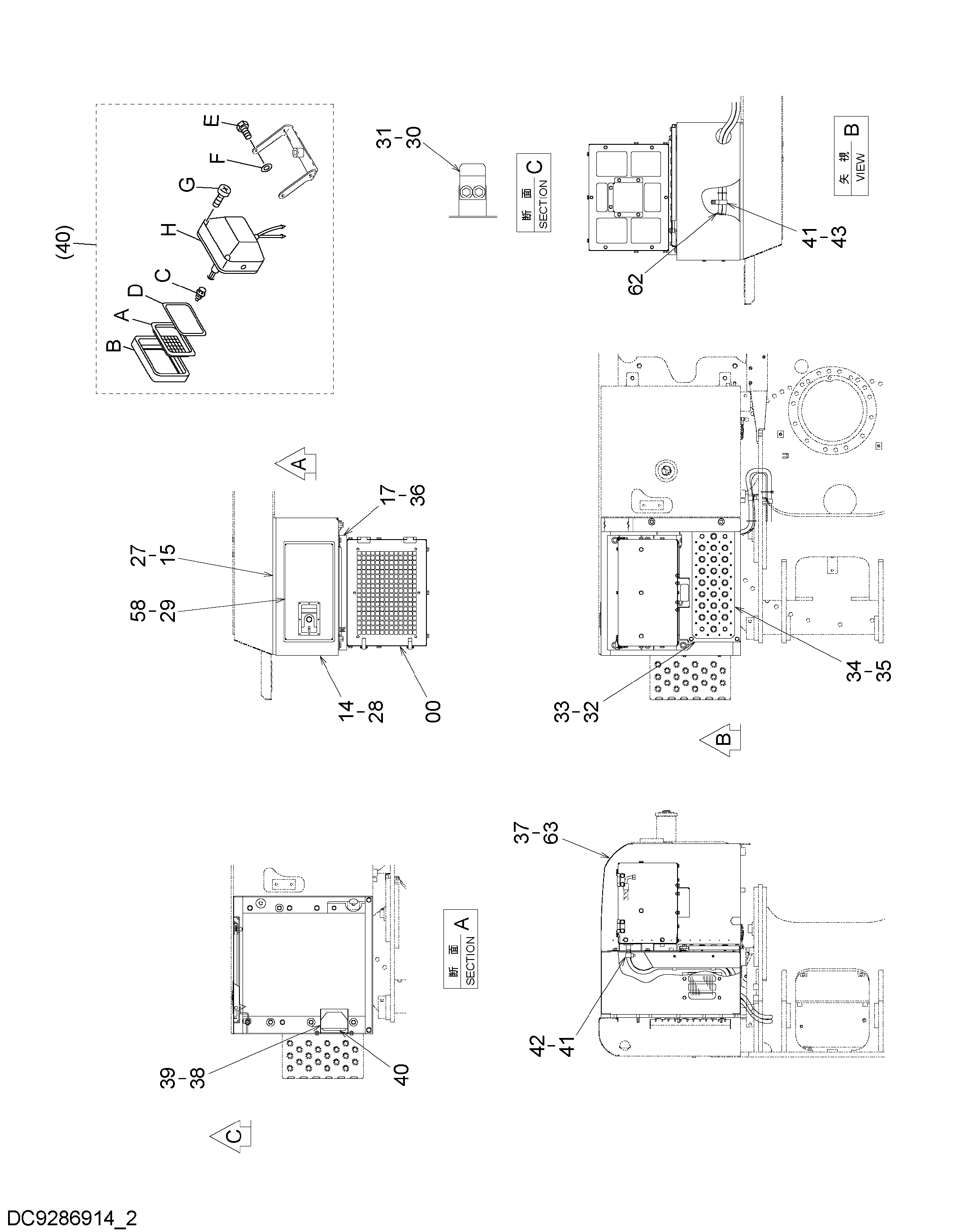

Заводская схема «Конденсатор (3)(дустпрооф специальное исполнение.)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9283734 | Конденсатор | 1 |
| 14 | 5011822 | Крышка | 1 |
| 15 | 7054458 | Базовый | 1 |
| 17 | 8112510 | Крышка | 1 |
| 27 | J271045 | Болт с шайбой | 5 |
| 27A | J901045 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271220 | Болт с шайбой | 8 |
| 28A | J901220 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J271035 | Болт с шайбой | 4 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4351140 | Ограничитель | 1 |
| 31 | J281235 | Болт с шайбой | 2 |
| 31A | J901235 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 32 | 8107707 | Крышка | 1 |
| 33 | J271020 | Болт с шайбой | 4 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 3109449 | Крышка | 1 |
| 35 | J271030 | Болт с шайбой | 4 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J281230 | Болт с шайбой | 6 |
| 36A | J901230 | Болт | 1 |
| 36B | 4249324 | Шайба | 1 |
| 37 | J281025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | 8061757 | Кронштейн | 1 |
| 39 | J260816 | Болт с шайбой | 4 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4274478 | Фара | 1 |
| 40A | 4285646 | Рассеиватель | 1 |
| 40B | 4285647 | Обод | 1 |
| 40C | 4285648 | Лампа | 1 |
| 40D | 4288342 | Прокладка | 1 |
| 40E | J900616 | Болт | 2 |
| 41 | 4190266 | Зажим | 5 |
| 42 | J271030 | Болт с шайбой | 3 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271020 | Болт с шайбой | 2 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 58 | 8120895 | Крышка | 1 |
| 62 | 4373212 | Ленточный зажим | 10 |
| 63 | 6028085 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
