Пилотные гидролинии (2-3)(левый педаль) — HITACHI ZX200-3

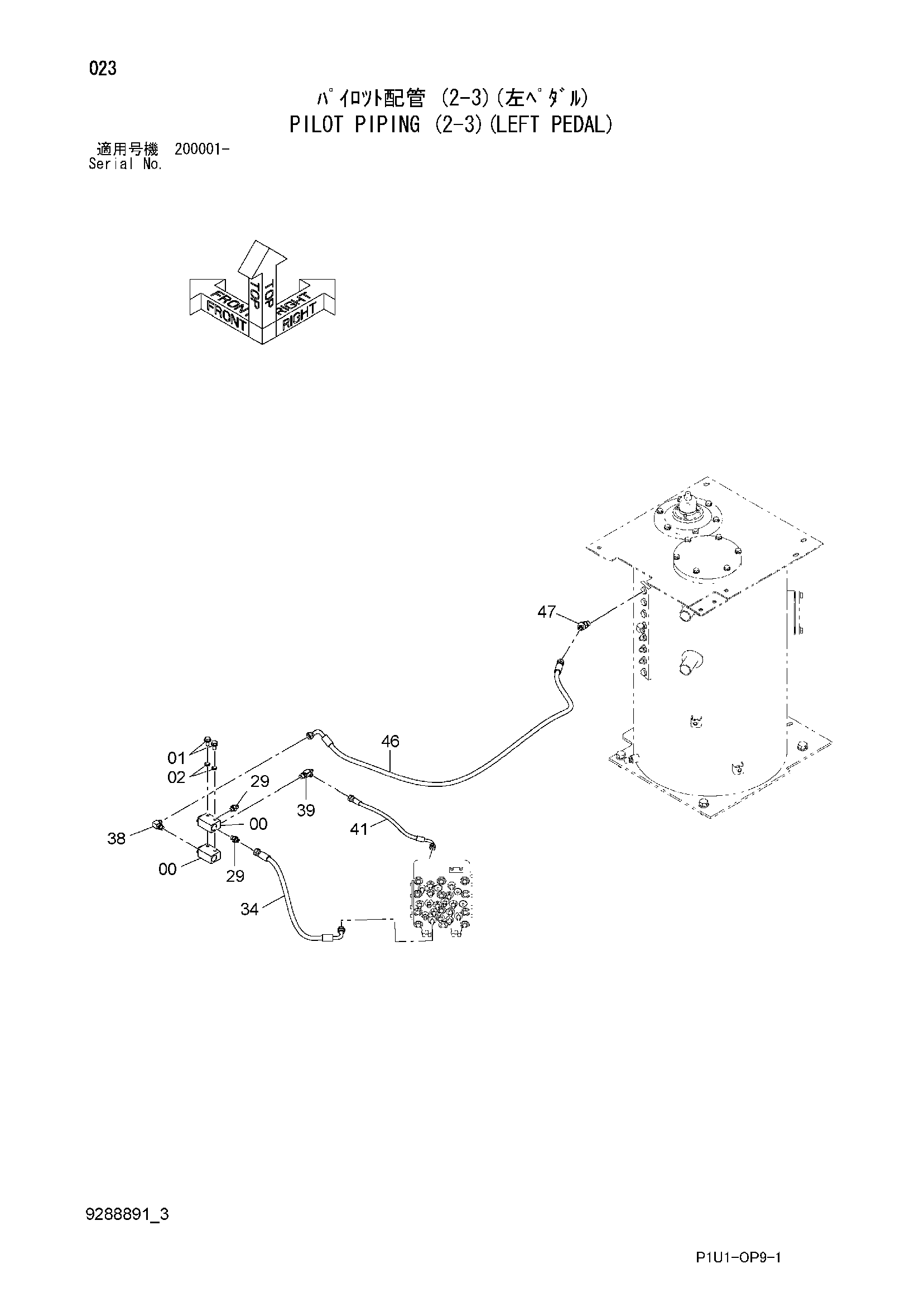

Заводская схема «Пилотные гидролинии (2-3)(левый педаль)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 2 |
| 01 | J900880 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 29 | A852123 | Адаптер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4355423 | Шланг | 1 |
| 38 | A852323 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852422 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4299145 | Шланг | 1 |
| 46 | 4239755 | Шланг | 1 |
| 47 | A852233 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
