Конденсатор (1)(дустпрооф специальное исполнение.) — HITACHI ZX200-3

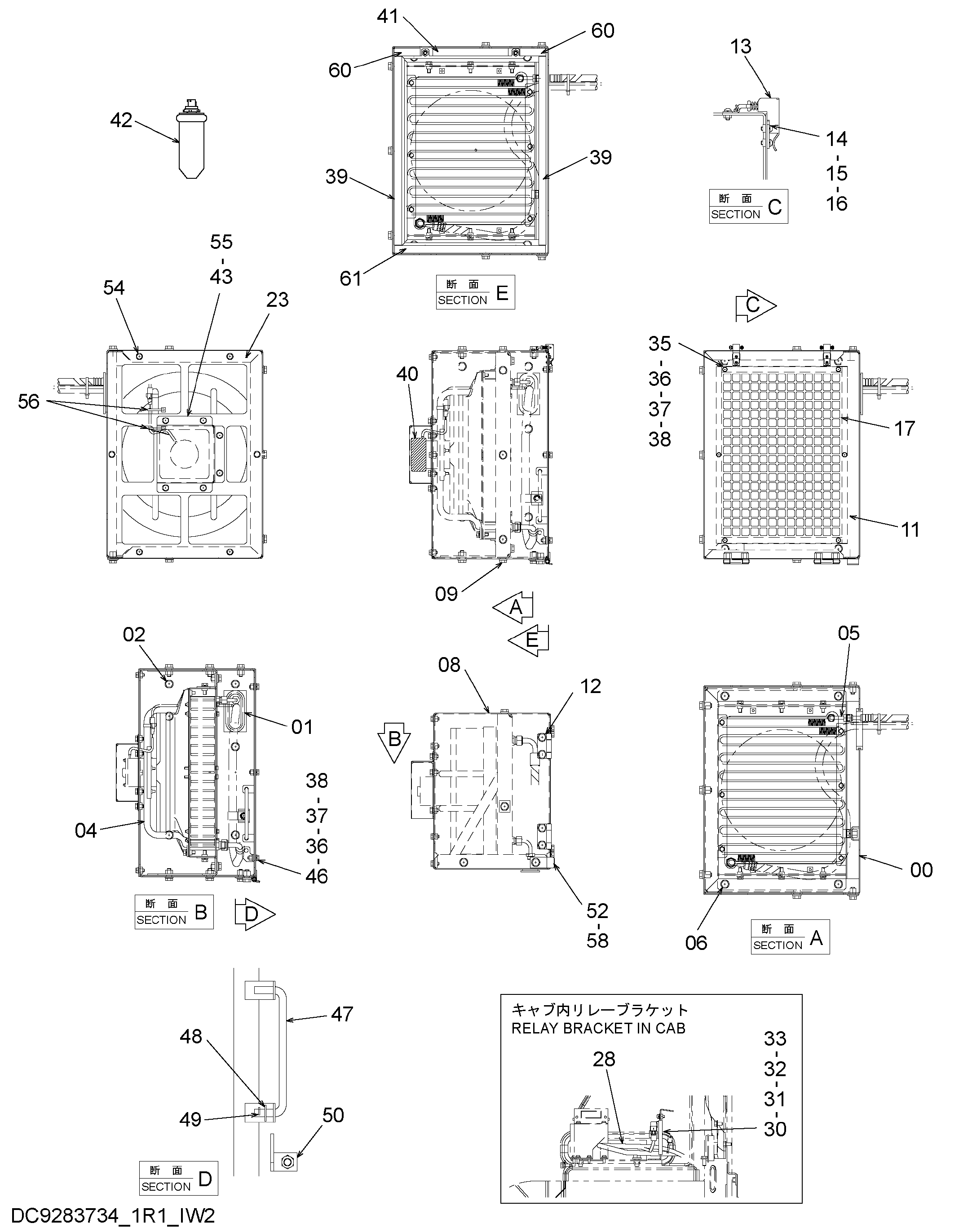

Заводская схема «Конденсатор (1)(дустпрооф специальное исполнение.)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053561 | Кронштейн | 1 |
| 01 | 4209956 | Резиновая втулка | 1 |
| 02 | J271025 | Болт с шайбой | 6 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4406818 | Конденсатор | 1 |
| 05 | 4408210 | Трубка | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 7053562 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 9 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 8107074 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4641016 | Замок | 2 |
| 14 | M430410 | Винт | 8 |
| 15 | A590904 | Пружинная шайба | 8 |
| 16 | M500403 | Гайка | 8 |
| 17 | 8107081 | Сетка | 1 |
| 23 | 8110855 | Крышка | 1 |
| 28 | 3109649 | Жгут проводов | 1 |
| 30 | 8101967 | Кронштейн | 1 |
| 31 | 4414207 | Реле | 1 |
| 32 | J460616 | Винт с шайбой | 1 |
| 33 | 4649377 | Резиновая прокладка | 2 |
| 35 | J900620 | Болт | 5 |
| 36 | A590906 | Пружинная шайба | 6 |
| 37 | A590106 | Плоская шайба | 12 |
| 38 | J950006 | Гайка | 6 |
| 39 | 4675093 | Резиновая прокладка | 2 |
| 40 | 3085668 | Предупреждающая табличка | 1 |
| 41 | 4707465 | Резиновая прокладка | 1 |
| 42 | 4448179 | Осушитель | 1 |
| 42A | 4709907 | Датчик давления | 1 |
| 43 | 3110973 | Крышка | 1 |
| 46 | J900625 | Болт | 1 |
| 47 | 4707560 | Стойка | 1 |
| 48 | A590108 | Плоская шайба | 1 |
| 49 | 4022697 | Стопорный палец | 1 |
| 50 | 4707570 | Кронштейн | 1 |
| 52 | 4707574 | Кронштейн | 1 |
| 54 | J260816 | Болт с шайбой | 6 |
| 54A | J900816 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | J260816 | Болт с шайбой | 6 |
| 55A | J900816 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
| 56 | 4055312 | Ленточный зажим | 2 |
| 58 | 4709455 | Резиновая прокладка | 1 |
| 60 | 4711569 | Резиновая прокладка | 2 |
| 61 | 4711570 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
