Ковш блокировка клапан — HITACHI ZX200-3

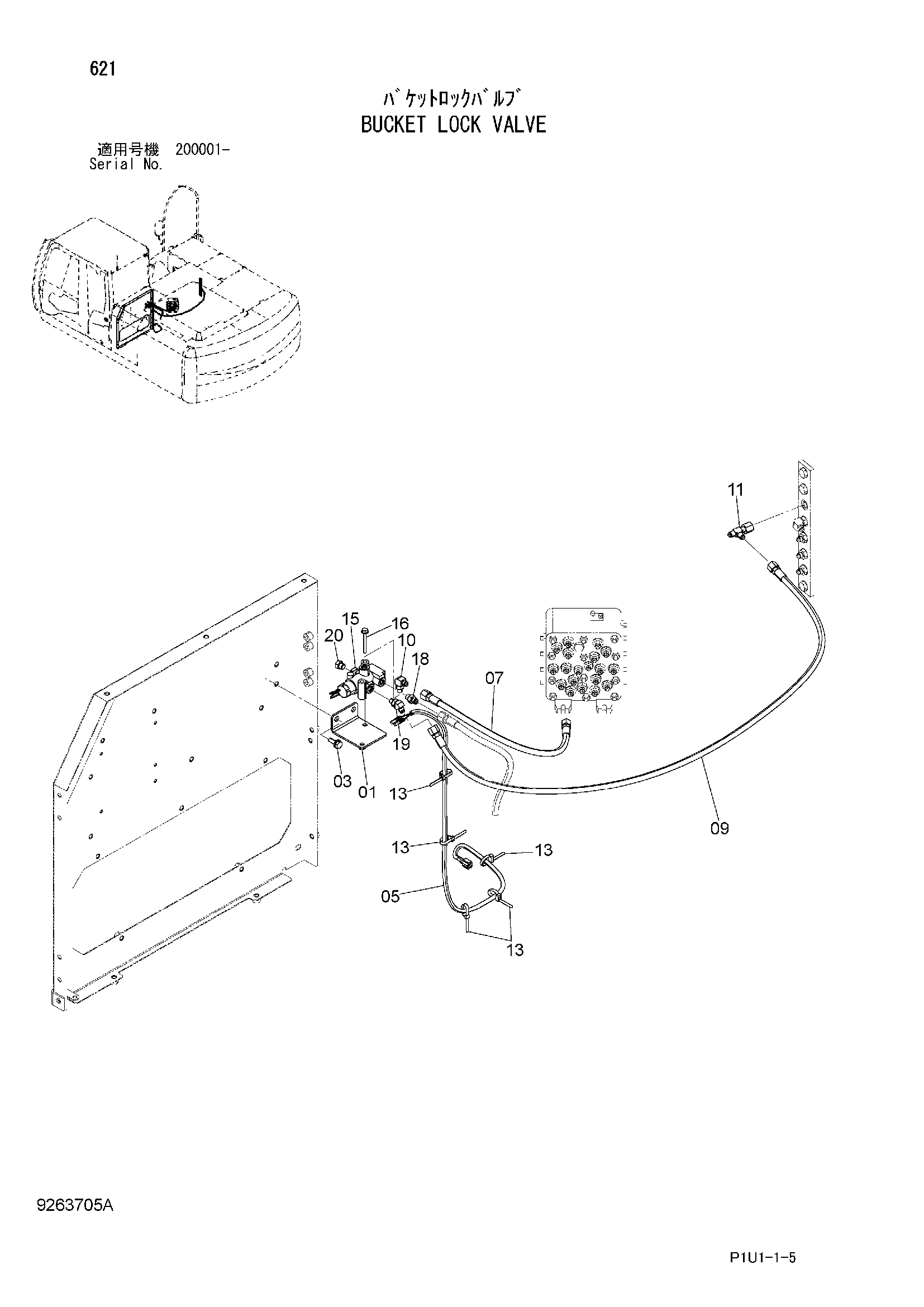

Заводская схема «Ковш блокировка клапан» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9764833 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 3107901 | Жгут проводов | 1 |
| 07 | 4474678 | Шланг | 1 |
| 09 | 4653685 | Шланг | 1 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 13 | 4055311 | Ленточный зажим | 2 |
| 13 | 4055311 | Ленточный зажим | 5 |
| 15 | 9218206 | Электромагнитный клапан | 1 |
| 16 | J260865 | Болт с шайбой | 2 |
| 16A | J900865 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | A852123 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852223 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
