Хомут рукоять — HITACHI ZX200-3

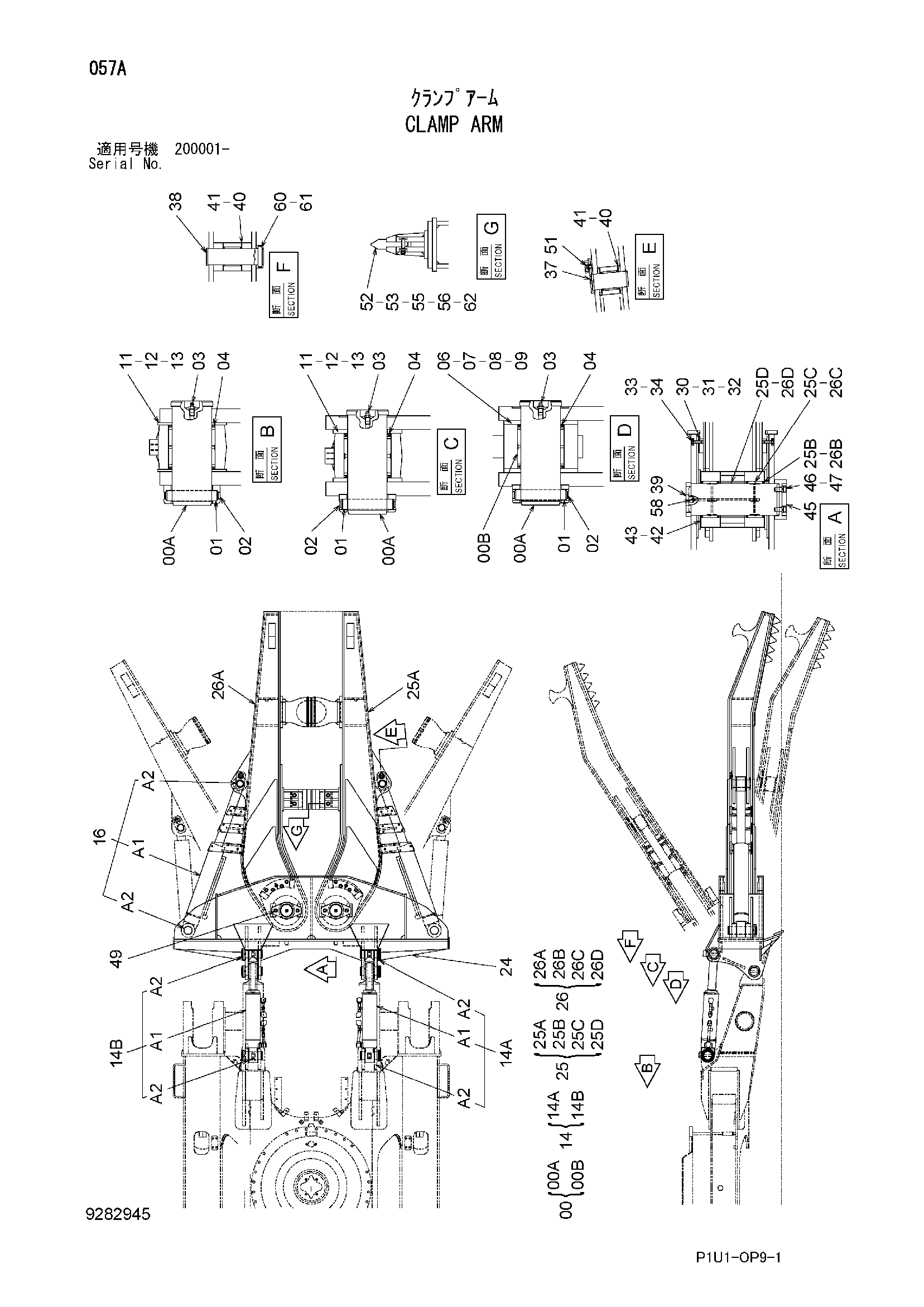

Заводская схема «Хомут рукоять» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9275269 | Рукоять хомут PTS | 1 |
| 00A | 4661644 | Палец | 6 |
| 00B | 3087017 | Втулка | 2 |
| 01 | 4109669 | Палец | 6 |
| 02 | 4098712 | Кольцо | 6 |
| 03 | J75481 | Пресс-маслёнка | 6 |
| 04 | 4067902 | Пылезащитное уплотнение | 4 |
| 06 | 4665319 | Регулировочная шайба 0.5mm | 4 |
| 07 | 4366691 | Упорная пластина 1.0mm | 8 |
| 08 | 4367409 | Упорная пластина 2.0mm | 4 |
| 09 | 4665317 | Проставка 4.5mm | 4 |
| 11 | 4665326 | Регулировочная шайба 0.5mm | 8 |
| 12 | 4665323 | Регулировочная шайба 1.0mm | 8 |
| 13 | 4665324 | Регулировочная шайба 2.0mm | 32 |
| 14 | 9275690 | Кйл.кламп | 1 |
| 14A | 9270111 | Кйл.кламп (правый) | 1 |
| 14A1 | 4661658 | Гидроцилиндр рукояти (правый) | 1 |
| 14A2 | 4094906 | Втулка пальца | 2 |
| 14B | 9275652 | Кйл.кламп (левый) | 1 |
| 14B1 | 4663671 | Гидроцилиндр рукояти (левый) | 1 |
| 14B2 | 4094906 | Втулка пальца | 2 |
| 16 | 9282943 | Гидроцилиндр | 2 |
| 16A | 4663489 | Гидроцилиндр рукояти | 1 |
| 16B | 4094906 | Втулка пальца | 2 |
| 24 | 7053666 | Балка | 1 |
| 25 | 9276488 | Хомут | 1 |
| 25A | 7052616 | Хомут | 1 |
| 25B | 4380450 | Пылезащитное уплотнение | 4 |
| 25C | 4608089 | Втулка | 2 |
| 25D | 4608415 | Проставка | 1 |
| 26 | 9276489 | Хомут | 1 |
| 26A | 7052615 | Хомут | 1 |
| 26B | 4380450 | Пылезащитное уплотнение | 4 |
| 26C | 4608089 | Втулка | 2 |
| 26D | 4608415 | Проставка | 1 |
| 30 | 3111086 | Пластина скольжение | 4 |
| 31 | 4676079 | Регулировочная шайба 1.0mm | 10 |
| 32 | 4676080 | Регулировочная шайба 2.0mm | 8 |
| 33 | A590912 | Пружинная шайба | 16 |
| 34 | J901240 | Болт | 16 |
| 37 | 9765660 | Палец | 2 |
| 38 | 3103943 | Палец | 2 |
| 39 | 8093212 | Палец | 2 |
| 40 | 4665323 | Регулировочная шайба 1.0mm | 12 |
| 41 | 4665324 | Регулировочная шайба 2.0mm | 8 |
| 42 | 4608342 | Регулировочная шайба 2.0mm | 4 |
| 43 | 4608343 | Регулировочная шайба 1.0mm | 8 |
| 45 | 4676004 | Ограничитель | 2 |
| 46 | J922045 | Болт | 8 |
| 47 | A590920 | Пружинная шайба | 8 |
| 49 | J901016 | Болт | 4 |
| 51 | J271220 | Болт с шайбой | 2 |
| 51A | J901220 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | 4628521 | Регулировочная шайба | 2 |
| 53 | 4628520 | Регулировочная шайба | 4 |
| 55 | J950014 | Гайка | 4 |
| 56 | 4626077 | Резец | 2 |
| 58 | J75481 | Пресс-маслёнка | 2 |
| 60 | 4109669 | Палец | 2 |
| 61 | 4098712 | Кольцо | 2 |
| 62 | J901460 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
