Вспомогательный трубопроводы (рукоять)<тип H15LD> — HITACHI ZX200-3

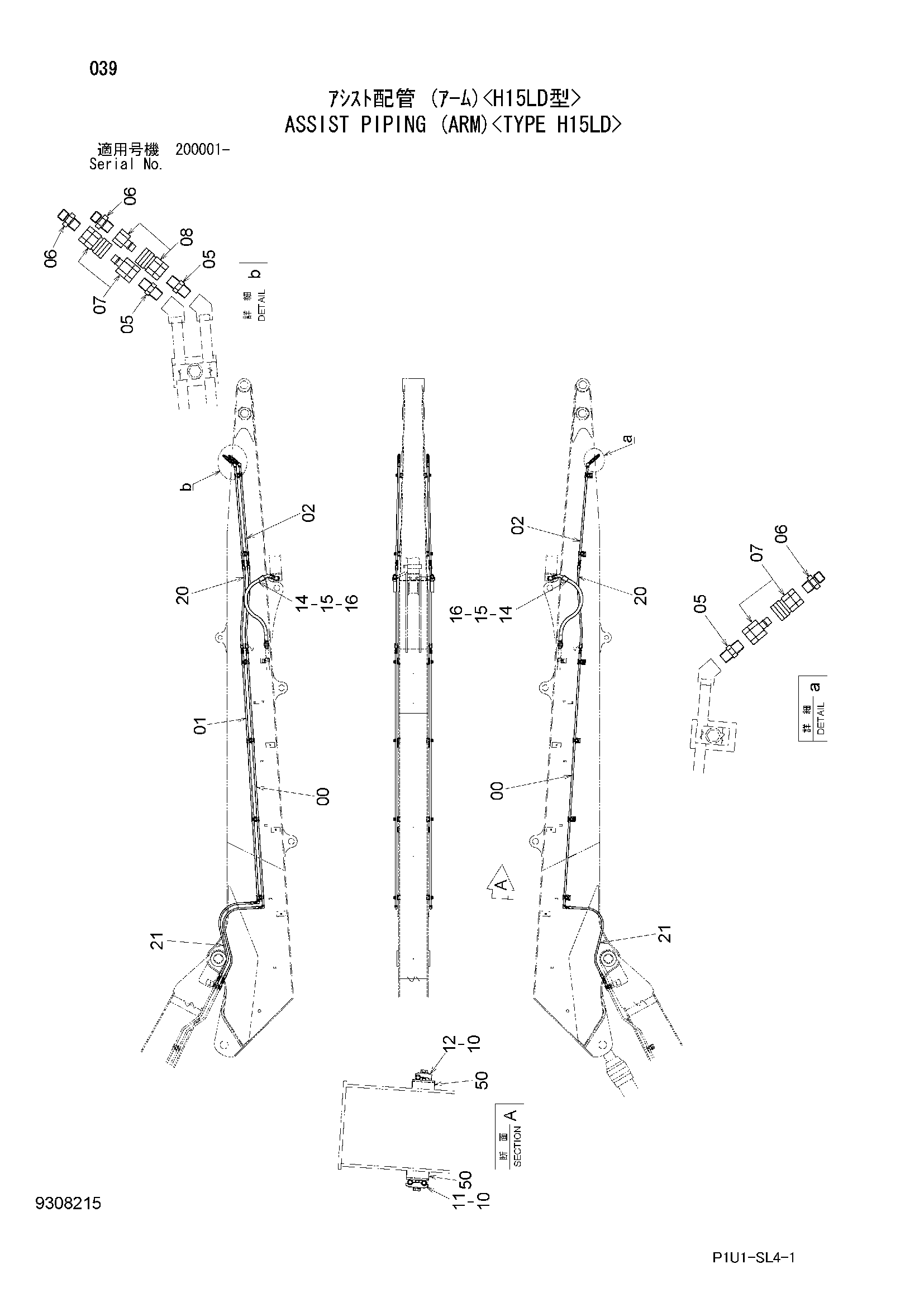

Заводская схема «Вспомогательный трубопроводы (рукоять)<тип H15LD>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8119753 | Трубка | 2 |
| 01 | 8119876 | Трубка | 1 |
| 02 | 9768698 | Трубка | 3 |
| 05 | 94-1702 | Адаптер | 3 |
| 06 | 94-1302 | Адаптер | 3 |
| 07 | 4059552 | Самоуплотняющееся соединение | 2 |
| 07A | 4644532 | Пылезащитный колпачок | 1 |
| 07B | 4644533 | Пылезащитный колпачок | 1 |
| 08 | 4232933 | Самоуплотняющееся соединение | 1 |
| 08A | 4644532 | Пылезащитный колпачок | 1 |
| 08B | 4644533 | Пылезащитный колпачок | 1 |
| 10 | J271250 | Болт с шайбой | 12 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4189858 | Хомут трубки | 6 |
| 12 | 4190124 | Хомут трубки | 6 |
| 14 | 4424276 | Шланг | 2 |
| 15 | 4053611 | Защитный кожух | 2 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4653352 | Шланг | 3 |
| 21 | 4690343 | Шланг | 3 |
| 50 | 9765301 | Седло винта | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
