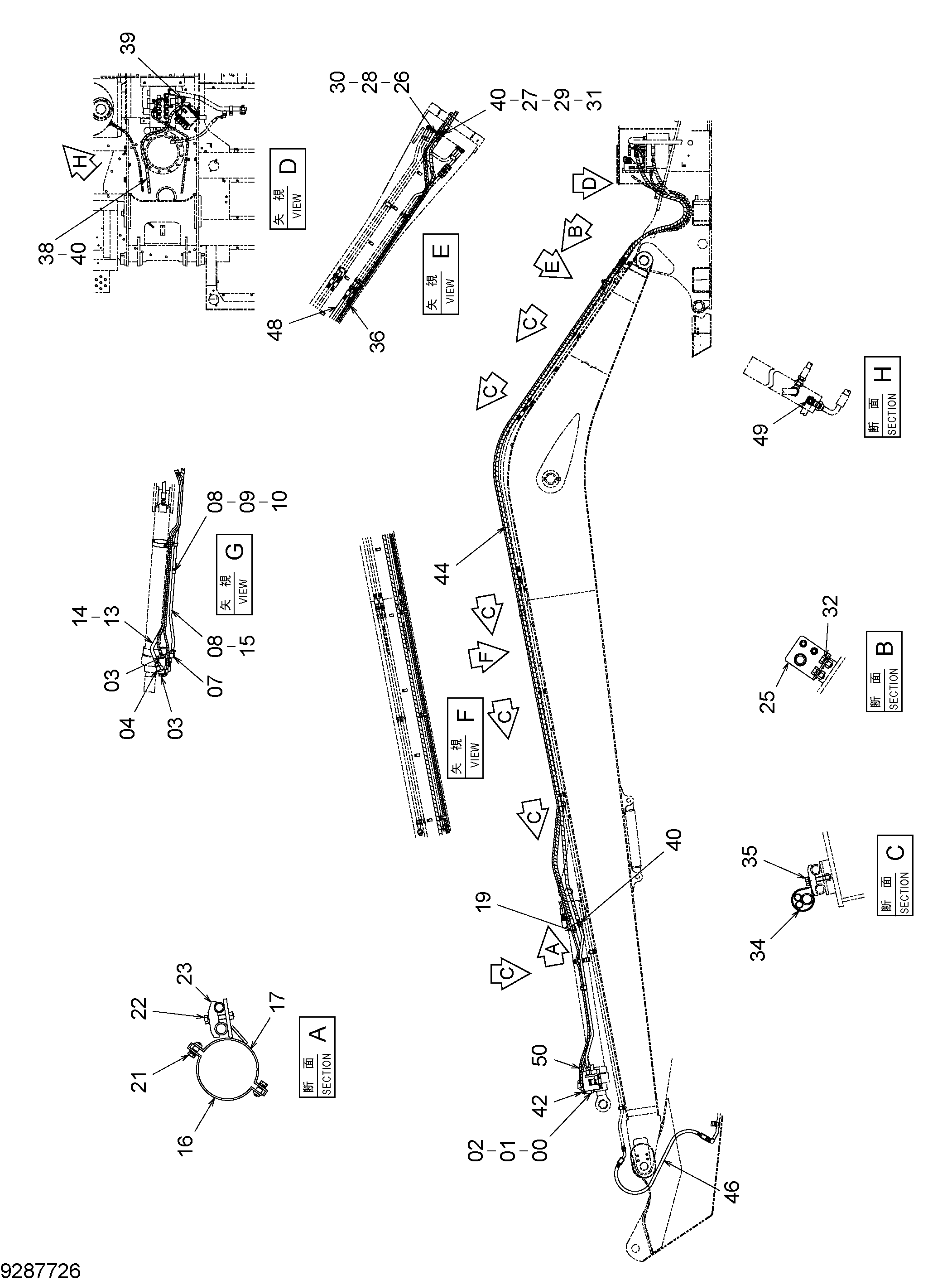

Рукоять удерживающий клапан трубопроводы (2)(тип 15) — HITACHI ZX200-3
Заводская схема «Рукоять удерживающий клапан трубопроводы (2)(тип 15)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9149058 | Шланг защита от разрыва клапан | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | J781290 | Болт с внутренним шестигранником | 4 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4208474 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4224403 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 4189094 | Колпачок | 1 |
| 10 | 4188136 | Гайка | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 1 |
| 14 | 8065620 | Трубка | 1 |
| 15 | 8065619 | Трубка | 1 |
| 16 | 8057773 | Хомут | 1 |
| 17 | 9741528 | Хомут | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 21 | J271035 | Болт с шайбой | 2 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271270 | Болт с шайбой | 1 |
| 22A | J901270 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4153488 | Хомут трубки | 1 |
| 25 | 4672233 | Кронштейн | 1 |
| 26 | 4202532 | Адаптер | 2 |
| 27 | 4257877 | Адаптер | 1 |
| 28 | 4202531 | Гайка | 2 |
| 29 | 4257876 | Гайка | 1 |
| 30 | A590116 | Плоская шайба | 2 |
| 31 | A590930 | Пружинная шайба | 1 |
| 32 | J271030 | Болт с шайбой | 2 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4190291 | Зажим | 5 |
| 35 | J271225 | Болт с шайбой | 5 |
| 35A | J901225 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4055312 | Ленточный зажим | 15 |
| 38 | 9279626 | Шланг в сборе | 1 |
| 38A | 4439114 | Шланг | 1 |
| 38B | 4327294 | Защитный кожух | 5 |
| 39 | A853166 | Адаптер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4187308 | Уплотнительное кольцо | 2 |
| 42 | 9237996 | Шланг в сборе | 1 |
| 42A | 4600331 | Шланг | 1 |
| 42B | 4327294 | Защитный кожух | 13 |
| 44 | 9288293 | Шланг в сборе | 1 |
| 44A | 4681826 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 13 |
| 46 | 4681834 | Шланг | 1 |
| 48 | 4260127 | Шланг | 1 |
| 49 | 4208909 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 9244583 | Шланг в сборе | 1 |
| 50A | 4627221 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
