Верхний рама <R> — HITACHI ZX200-3

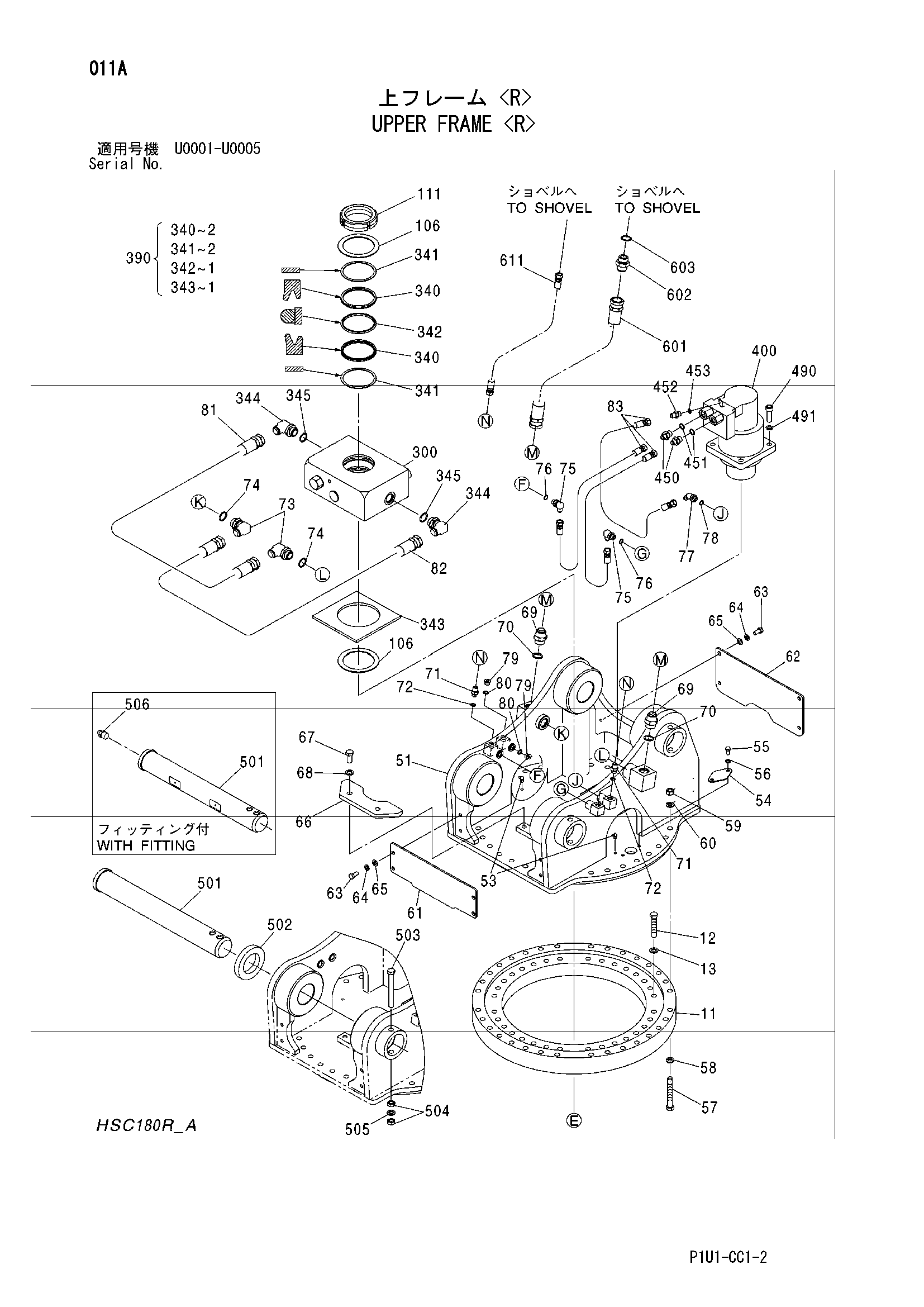

Заводская схема «Верхний рама <R>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 3116190 | Подшипник | 1 |
| 12 | J931690 | Болт | 32 |
| 13 | A590116 | Плоская шайба | 32 |
| 51 | 3116204 замена: 3118364 | Кронштейн | 1 |
| 53 | 4146061 замена: 3118364 | Пресс-маслёнка | 2 |
| 54 | 3116205 замена: 3118364 | Крышка | 1 |
| 55 | J931025 замена: 3118364 | Болт | 2 |
| 56 | A590910 замена: 3118364 | Пружинная шайба | 2 |
| 57 | J931605 | Болт | 32 |
| 58 | A590116 | Плоская шайба | 32 |
| 59 | J951016 | Гайка | 32 |
| 60 | A590916 | Пружинная шайба | 32 |
| 61 | 3116206 замена: 3118364 | Крышка | 1 |
| 62 | 3116207 замена: 3118364 | Крышка | 1 |
| 63 | J931225 | Болт | 8 |
| 64 | A590912 | Пружинная шайба | 8 |
| 65 | A590112 | Плоская шайба | 8 |
| 66 | 3116208 | Ограничитель | 1 |
| 67 | J931635 | Болт | 2 |
| 68 | A590916 | Пружинная шайба | 2 |
| 69 | 4616367 | Адаптер | 2 |
| 70 | 4506429 | Уплотнительное кольцо | 2 |
| 71 | 3116209 | Адаптер | 3 |
| 72 | 4509180 | Уплотнительное кольцо | 3 |
| 73 | 4616363 | Угловой штуцер | 2 |
| 74 | 4506429 | Уплотнительное кольцо | 2 |
| 75 | 3116210 | Угловой штуцер | 2 |
| 76 | 4509180 | Уплотнительное кольцо | 2 |
| 77 | 3116211 | Угловой штуцер | 1 |
| 78 | 4509180 | Уплотнительное кольцо | 1 |
| 79 | 3116212 | Пробка | 2 |
| 80 | 4509180 | Уплотнительное кольцо | 2 |
| 81 | 3116213 | Шланг | 1 |
| 82 | 3116214 | Шланг | 1 |
| 83 | 3116215 | Шланг | 3 |
| 106 | 3116217 | Шайба | 2 |
| 111 | 3116218 | Стопорная гайка | 1 |
| 300 | 3116223 | Клапан | 1 |
| 340 | 4616326 | Опорное кольцо | 2 |
| 341 | 3116224 | Опорное кольцо | 2 |
| 342 | 3116225 | Уплотнение | 1 |
| 343 | 3116226 | Проставка | 1 |
| 344 | 4616363 | Угловой штуцер | 2 |
| 345 | 4506429 | Уплотнительное кольцо | 2 |
| 390 | 3116646 | Комплект уплотнений | 1 |
| 400 | 3116227 | Мотор-ассенблй | 1 |
| 450 | 3116229 | Адаптер | 2 |
| 451 | 4506418 | Уплотнительное кольцо | 2 |
| 452 | 3116230 | Адаптер | 1 |
| 453 | 4509180 | Уплотнительное кольцо | 1 |
| 490 | M341645 | Болт с внутренним шестигранником | 4 |
| 491 | 3116194 | Пружинная шайба | 4 |
| 501 | 3116231 | Палец | 2 |
| 501 | 3116667 | Палец (с штуцер) | 2 |
| 502 | 3116232 | Шайба | 2 |
| 503 | J931610 | Болт | 2 |
| 504 | M561610 | Гайка | 4 |
| 505 | A590916 | Пружинная шайба | 2 |
| 506 | J75481 | Пресс-маслёнка | 2 |
| 601 | 3118268 | Шланг | 2 |
| 602 | 4616367 | Адаптер | 2 |
| 603 | 4506429 | Уплотнительное кольцо | 2 |
| 611 | 3118267 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
