Консоль крышка — HITACHI ZX200-3

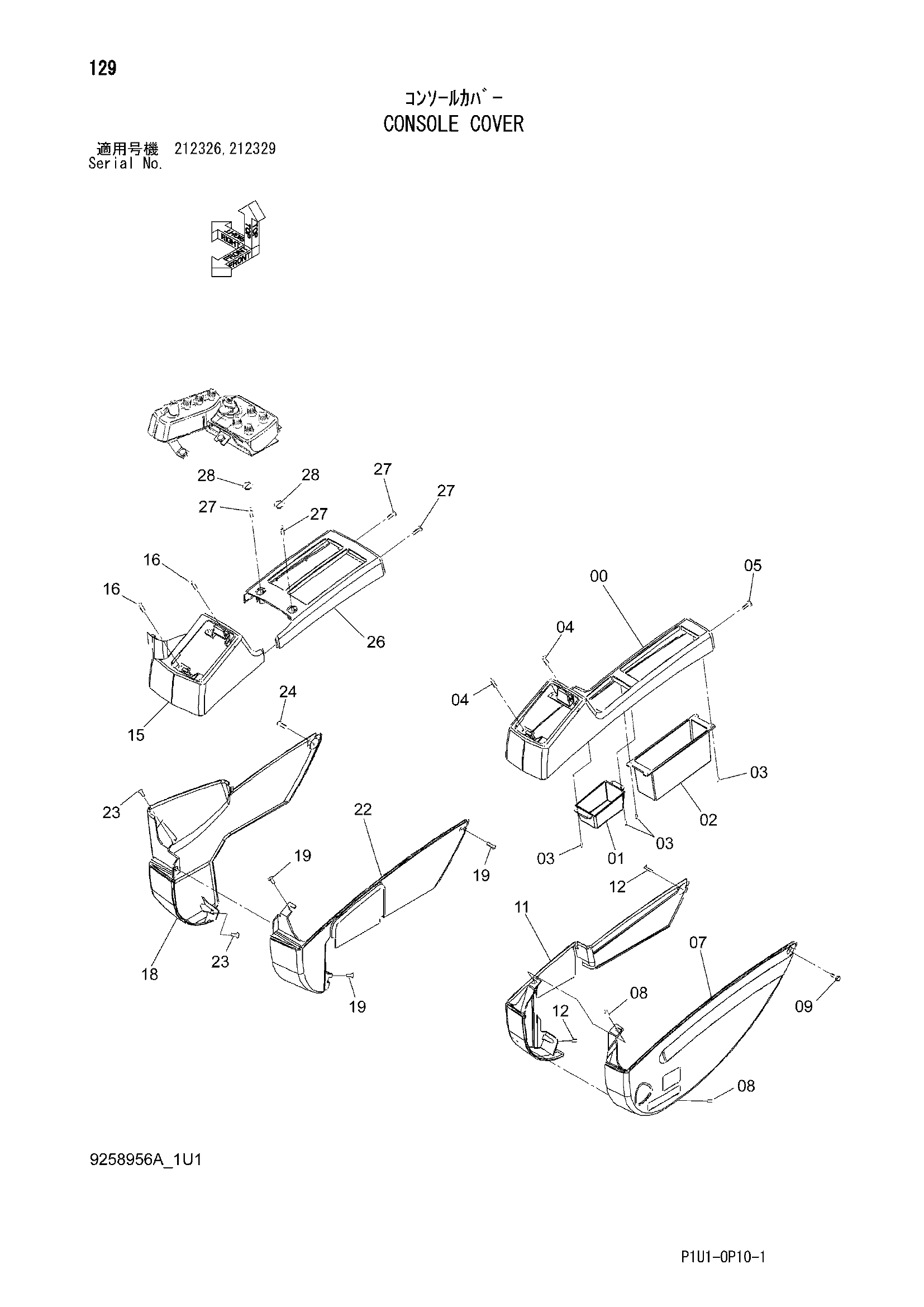

Заводская схема «Консоль крышка» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640957 | Крышка | 1 |
| 01 | 4640964 | Поккет | 1 |
| 02 | 3090025 | Поккет | 1 |
| 03 | 4361800 | Самонарезающий винт | 8 |
| 04 | J460630 | Винт с шайбой | 4 |
| 05 | J460616 | Винт с шайбой | 1 |
| 07 | 4640958 | Крышка | 1 |
| 08 | J460616 | Винт с шайбой | 2 |
| 09 | J260616 | Болт с шайбой | 1 |
| 09A | J900616 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 11 | 4640959 | Крышка | 1 |
| 12 | J460616 | Винт с шайбой | 2 |
| 15 | 4640960 | Крышка | 1 |
| 16 | J460630 | Винт с шайбой | 4 |
| 18 | 4640961 | Крышка | 1 |
| 19 | J460616 | Винт с шайбой | 3 |
| 22 | 4640962 | Крышка | 1 |
| 23 | J460616 | Винт с шайбой | 2 |
| 24 | J260616 | Болт с шайбой | 1 |
| 24A | J900616 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 26 | 4640963 | Крышка | 1 |
| 27 | J460616 | Винт с шайбой | 4 |
| 28 | 4640965 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
