Вспомогательный трубопроводы (стрела)<тип H15LD> — HITACHI ZX200-3

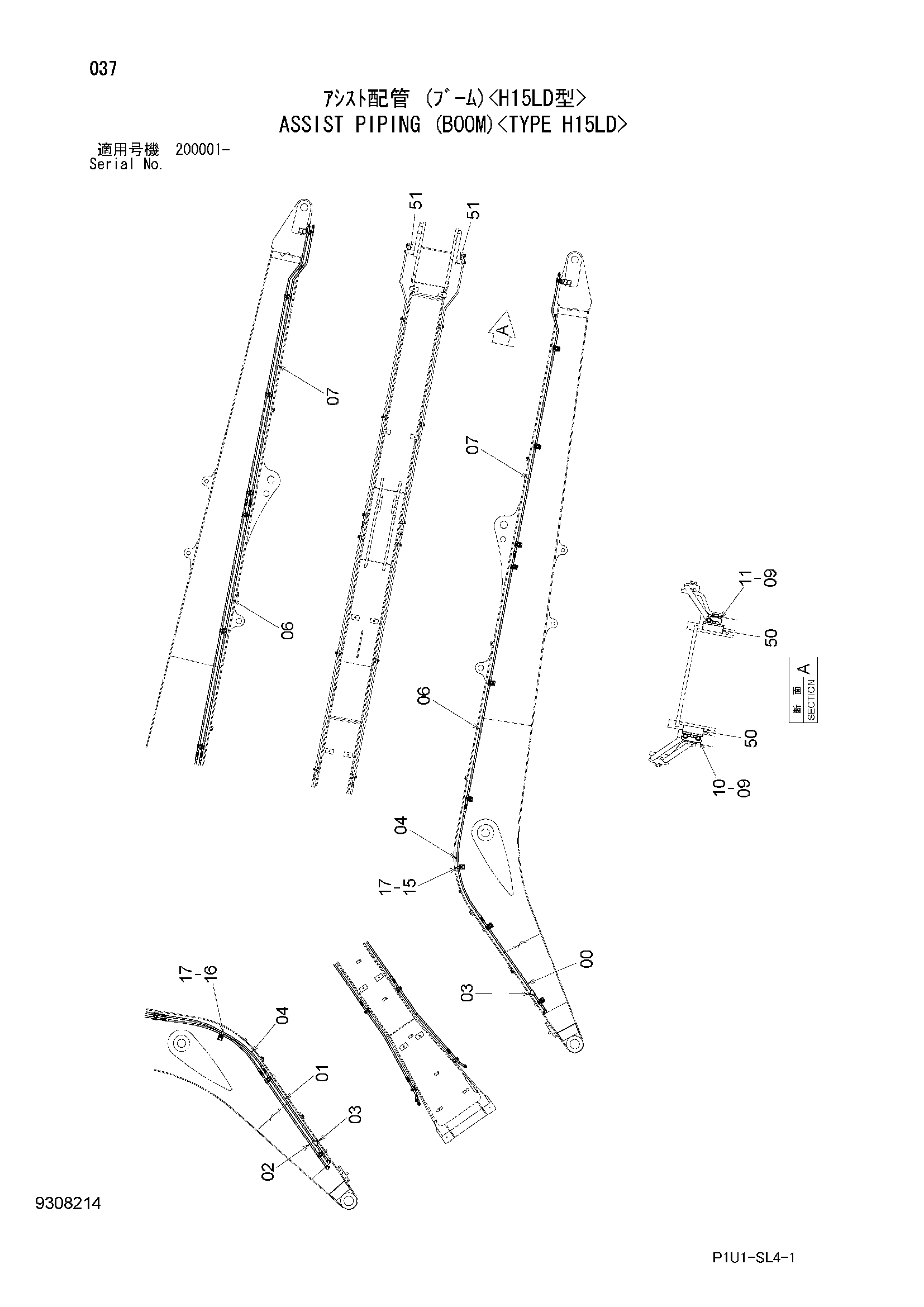

Заводская схема «Вспомогательный трубопроводы (стрела)<тип H15LD>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111621 | Трубка | 1 |
| 01 | 8111622 | Трубка | 1 |
| 02 | 8111623 | Трубка | 1 |
| 03 | 94-2023 | Пробка | 2 |
| 04 | 4383513 | Шланг | 3 |
| 06 | 8119752 | Трубка | 3 |
| 07 | 8111625 | Трубка | 3 |
| 09 | J271250 | Болт с шайбой | 18 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4189858 | Хомут трубки | 9 |
| 11 | 4190124 | Хомут трубки | 9 |
| 15 | 4190273 | Зажим | 1 |
| 16 | 4190282 | Зажим | 1 |
| 17 | J271225 | Болт с шайбой | 2 |
| 17A | J901225 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 50 | 9765301 | Седло винта | 18 |
| 51 | 4469308 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
