Стрела удерживающий клапан трубопроводы (2) — HITACHI ZX200-3

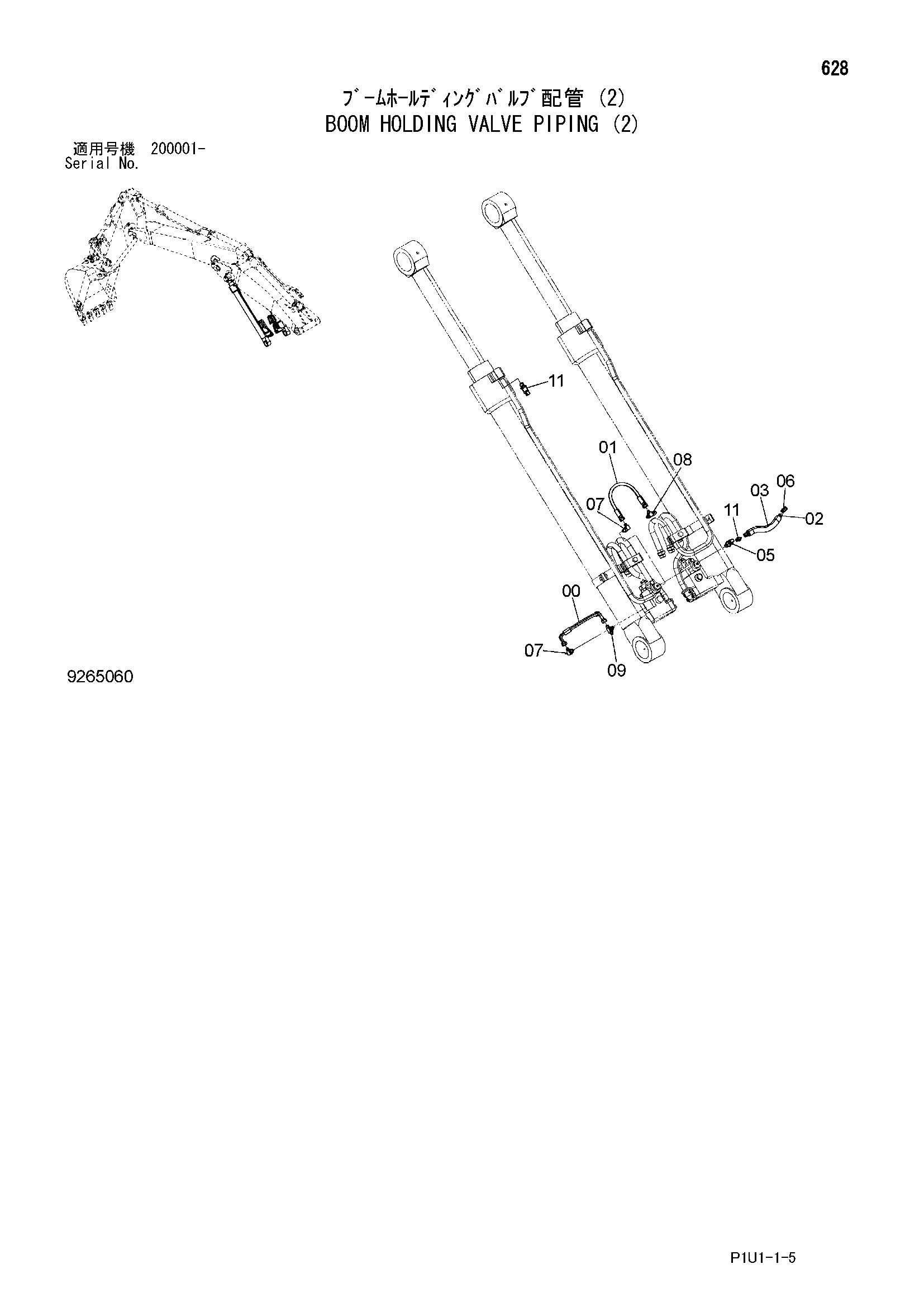

Заводская схема «Стрела удерживающий клапан трубопроводы (2)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9190075 | Шланг в сборе | 1 |
| 00A | 4436269 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | 9190082 | Шланг в сборе | 1 |
| 01A | 4436267 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 4436270 | Шланг | 1 |
| 03 | 4436292 | Защита шланга | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852423 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852523 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4436271 | Датчик давления | 2 |
| 11A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
