ANGLE SENSOR (TYPE SEPARATE BOOM H15,SEPARATE BOOM H18) — HITACHI ZX200-3

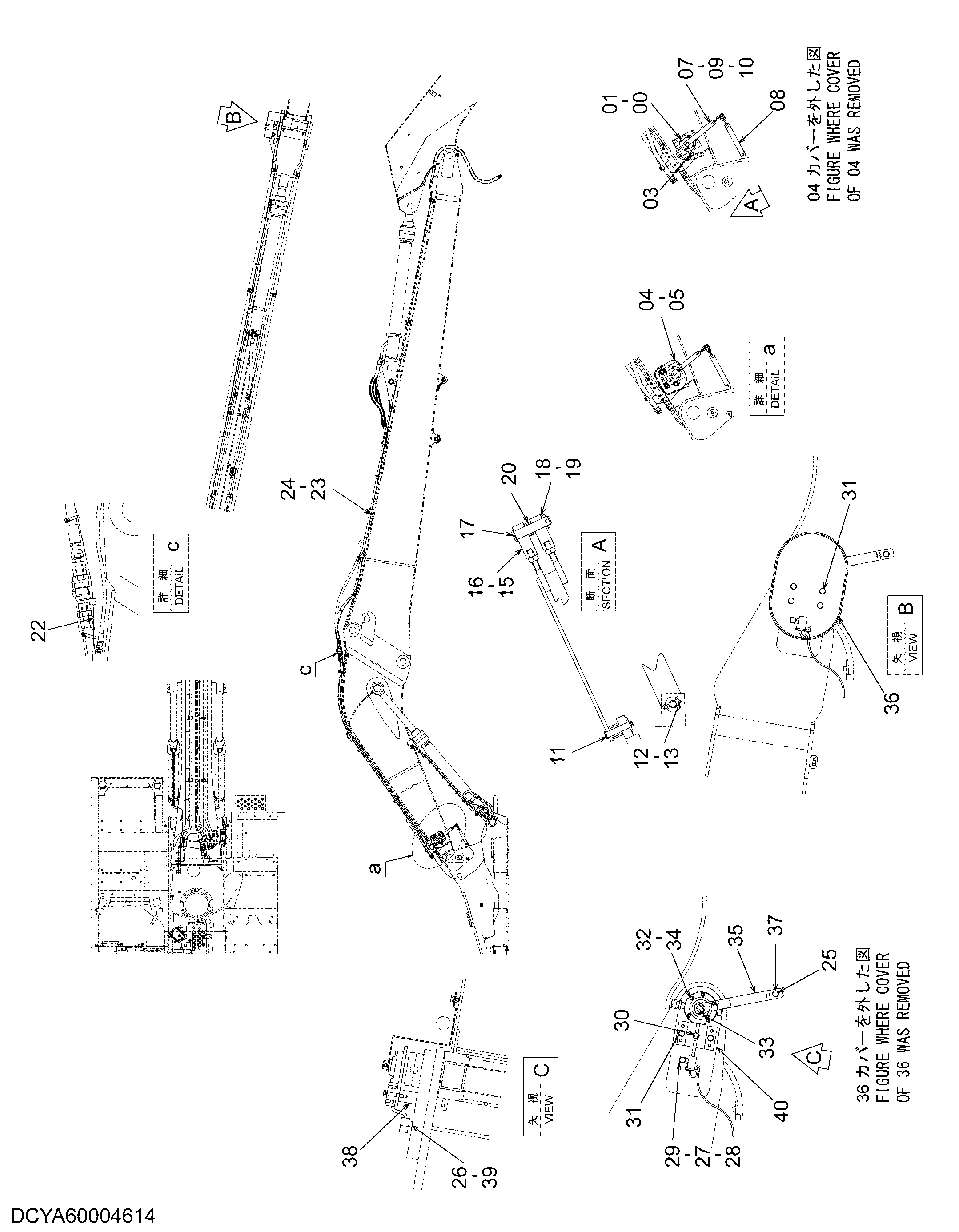

Заводская схема «ANGLE SENSOR (TYPE SEPARATE BOOM H15,SEPARATE BOOM H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406649 | Датчик угла | 1 |
| 01 | M340836 | Болт с внутренним шестигранником | 5 |
| 03 | 4355515 | Кронштейн | 1 |
| 04 | 8109345 | Крышка | 1 |
| 05 | J271070 | Болт с шайбой | 3 |
| 05A | J901070 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9767909 | Рычаг | 1 |
| 08 | 9767920 | Рычаг | 1 |
| 09 | M340830 | Болт с внутренним шестигранником | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | 4651893 | Палец | 1 |
| 12 | 4022697 | Стопорный палец | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 15 | 4702811 | Шток | 2 |
| 16 | J950008 | Гайка | 2 |
| 17 | 4692077 | Палец | 1 |
| 18 | A764025 | Шплинт | 1 |
| 19 | A590112 | Плоская шайба | 1 |
| 20 | 4436428 | Проставка | 3 |
| 22 | 2058173 | Жгут проводов | 1 |
| 23 | 4704437 | Жгут проводов | 1 |
| 24 | YA00005232 | Жгут проводов | 1 |
| 25 | J271020 | Болт с шайбой | 1 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4355515 | Кронштейн | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 28 | A590110 | Плоская шайба | 1 |
| 29 | J901016 | Болт | 1 |
| 30 | J271025 | Болт с шайбой | 1 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271060 | Болт с шайбой | 6 |
| 31A | J901060 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4406649 | Датчик угла | 1 |
| 33 | M340613 | Болт с внутренним шестигранником | 1 |
| 34 | M340836 | Болт с внутренним шестигранником | 5 |
| 35 | 8085370 | Рычаг | 1 |
| 36 | 8087167 | Крышка | 1 |
| 37 | 4436467 | Седло винта | 1 |
| 38 | 4460479 | Седло винта | 1 |
| 39 | 4330449 | Седло винта | 1 |
| 40 | 8113889 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
