Рукоять удерживающий клапан трубопроводы (2)(тип H15, H18) — HITACHI ZX200-3

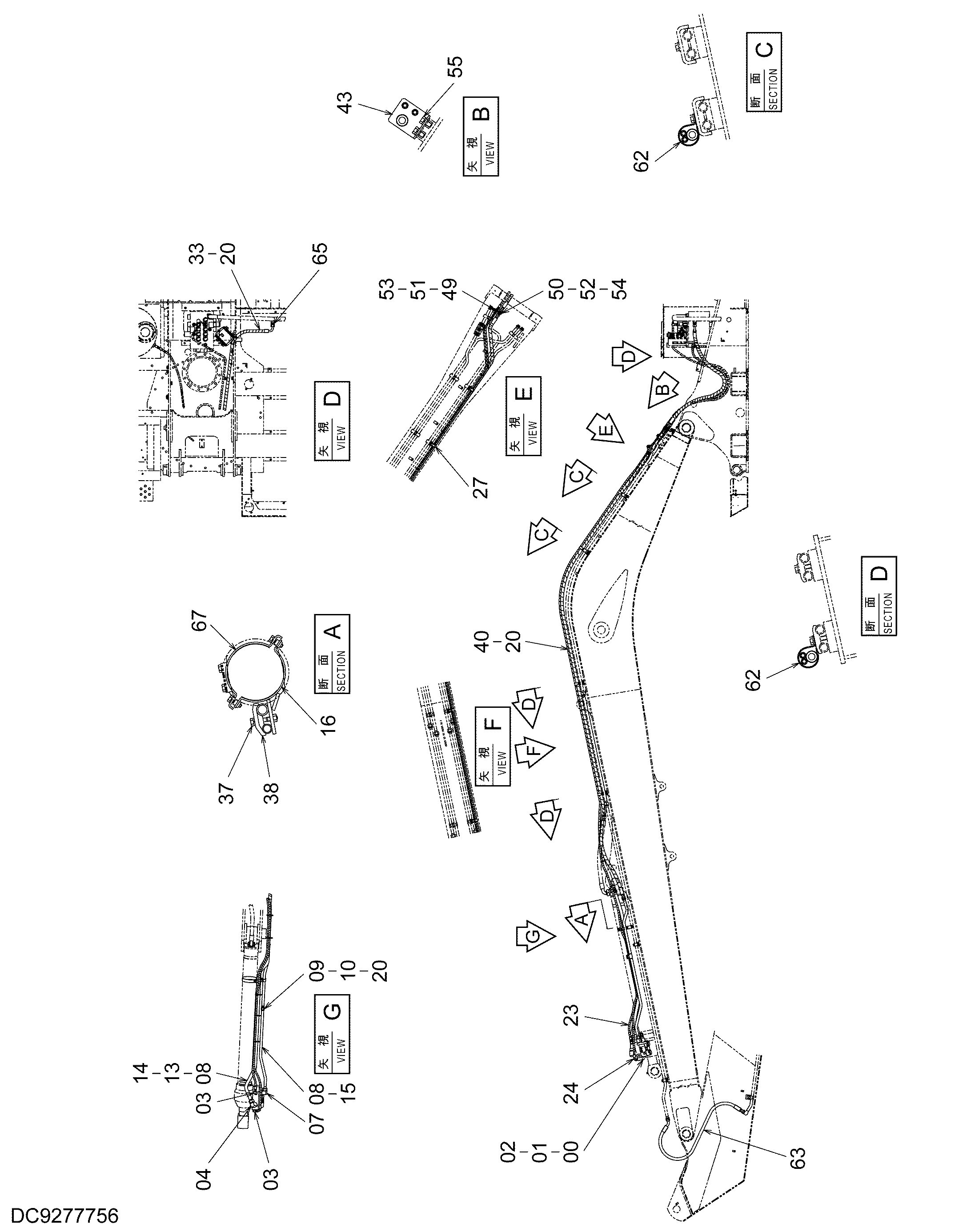

Заводская схема «Рукоять удерживающий клапан трубопроводы (2)(тип H15, H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9149058 | Шланг защита от разрыва клапан | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | J781290 | Болт с внутренним шестигранником | 4 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4208474 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4224403 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 4189094 | Колпачок | 1 |
| 10 | 4188136 | Гайка | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 1 |
| 14 | 8107269 | Трубка | 1 |
| 15 | 8107271 | Трубка | 1 |
| 16 | 8066739 | Хомут | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 5 |
| 23 | 9279623 | Шланг в сборе | 1 |
| 23A | 4672320 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 16 |
| 24 | 9279624 | Шланг в сборе | 1 |
| 24A | 4672322 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 14 |
| 27 | 4055312 | Ленточный зажим | 15 |
| 33 | 9279626 | Шланг в сборе | 1 |
| 33A | 4439114 | Шланг | 1 |
| 33B | 4327294 | Защитный кожух | 5 |
| 37 | J271270 | Болт с шайбой | 1 |
| 37A | J901270 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4153488 | Хомут трубки | 1 |
| 40 | 9279625 | В сборе шланг | 1 |
| 40A | 4672323 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 13 |
| 43 | 4672233 | Кронштейн | 1 |
| 49 | 4202532 | Адаптер | 2 |
| 50 | 4257877 | Адаптер | 1 |
| 51 | 4202531 | Гайка | 2 |
| 52 | 4257876 | Гайка | 1 |
| 53 | A590116 | Плоская шайба | 2 |
| 54 | A590930 | Пружинная шайба | 1 |
| 55 | J271030 | Болт с шайбой | 2 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 62 | 4190291 | Зажим | 4 |
| 63 | 4672284 | Шланг | 1 |
| 65 | A853166 | Адаптер | 1 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4709837 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
