Нижняя защита (дустпрооф специальное исполнение.) — HITACHI ZX200-3

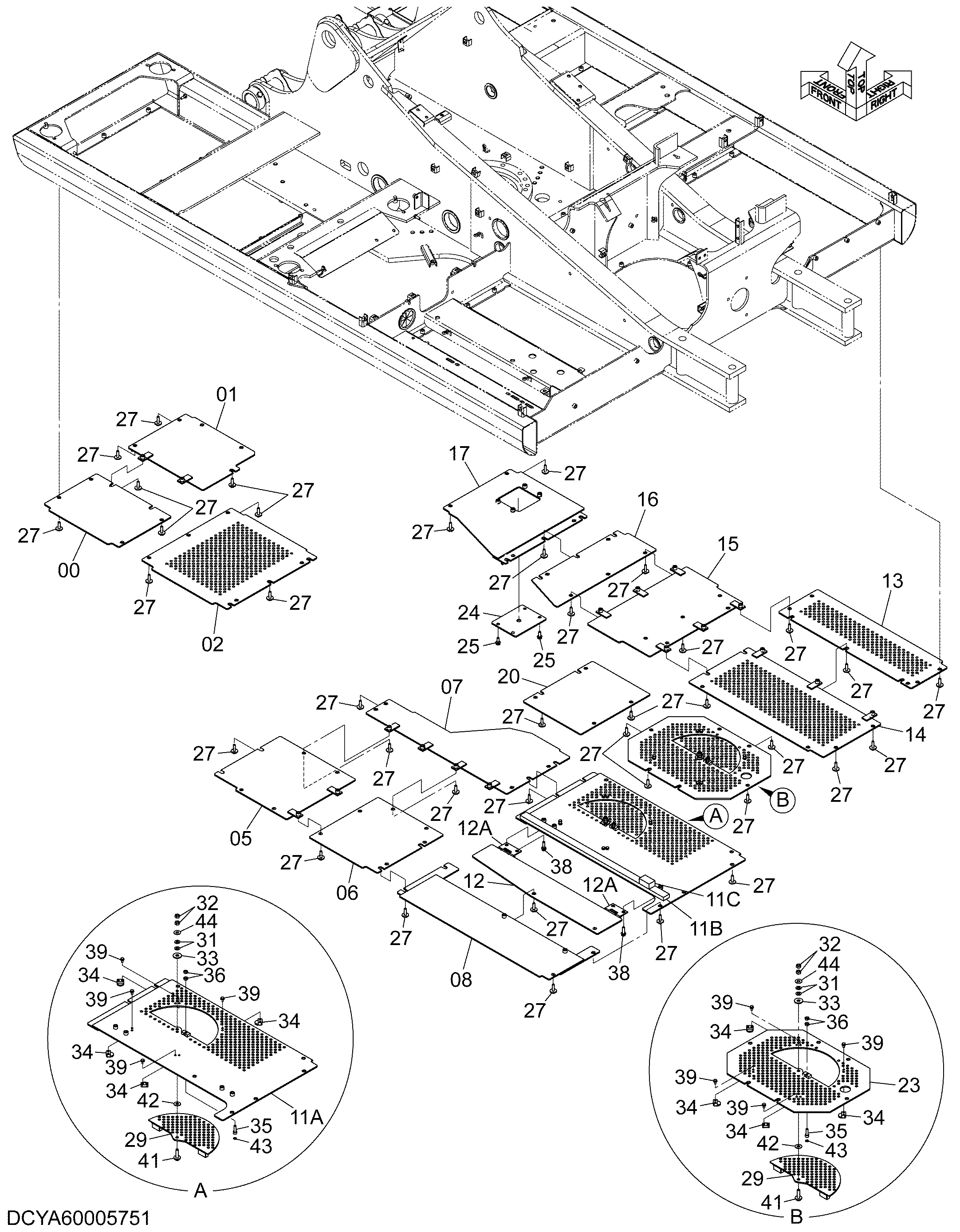

Заводская схема «Нижняя защита (дустпрооф специальное исполнение.)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098921 | Крышка | 1 |
| 01 | 8098922 | Крышка | 1 |
| 02 | 8098923 | Крышка | 1 |
| 05 | 8101124 | Крышка | 1 |
| 06 | 8101123 | Крышка | 1 |
| 07 | 8101122 | Крышка | 1 |
| 08 | 8112654 | Крышка | 1 |
| 11 | YA60005748 | Крышка | 1 |
| 11A | YA40005312 | Крышка | 1 |
| 11B | 4630455 | Резиновая прокладка | 1 |
| 11C | 4417881 | Резиновая прокладка | 1 |
| 12 | 8112655 | Крышка | 1 |
| 12A | 3072015 | Петля | 2 |
| 13 | 8101212 | Крышка | 1 |
| 14 | 8101213 | Крышка | 1 |
| 15 | 8101119 | Кронштейн | 1 |
| 16 | 8101125 | Крышка | 1 |
| 17 | 8101120 | Крышка | 1 |
| 20 | 8098934 | Крышка | 1 |
| 23 | YA40005311 | Крышка | 1 |
| 24 | 4360250 | Крышка | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | J281040 | Болт с шайбой | 63 |
| 27A | J901040 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 29 | YA40005313 | Крышка | 2 |
| 31 | 4172172 | Тарельчатая пружина | 4 |
| 32 | J950012 | Гайка | 4 |
| 33 | J217084 | Шайба | 2 |
| 34 | YA00008435 | Блок | 8 |
| 35 | J781035 | Болт с внутренним шестигранником | 2 |
| 36 | J950010 | Гайка | 4 |
| 38 | J271040 | Болт с шайбой | 4 |
| 38A | J901040 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J260825 | Болт с шайбой | 16 |
| 39A | J900825 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | J281250 | Болт с шайбой | 2 |
| 41A | J901250 | Болт | 1 |
| 41B | 4249324 | Шайба | 1 |
| 42 | YA00010141 | Регулировочная шайба | 2 |
| 43 | YA00010142 | Колпачок | 2 |
| 44 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
