Гидролинии рабочего оборудования (1)(верхний стрела)(тип H18) — HITACHI ZX200-3

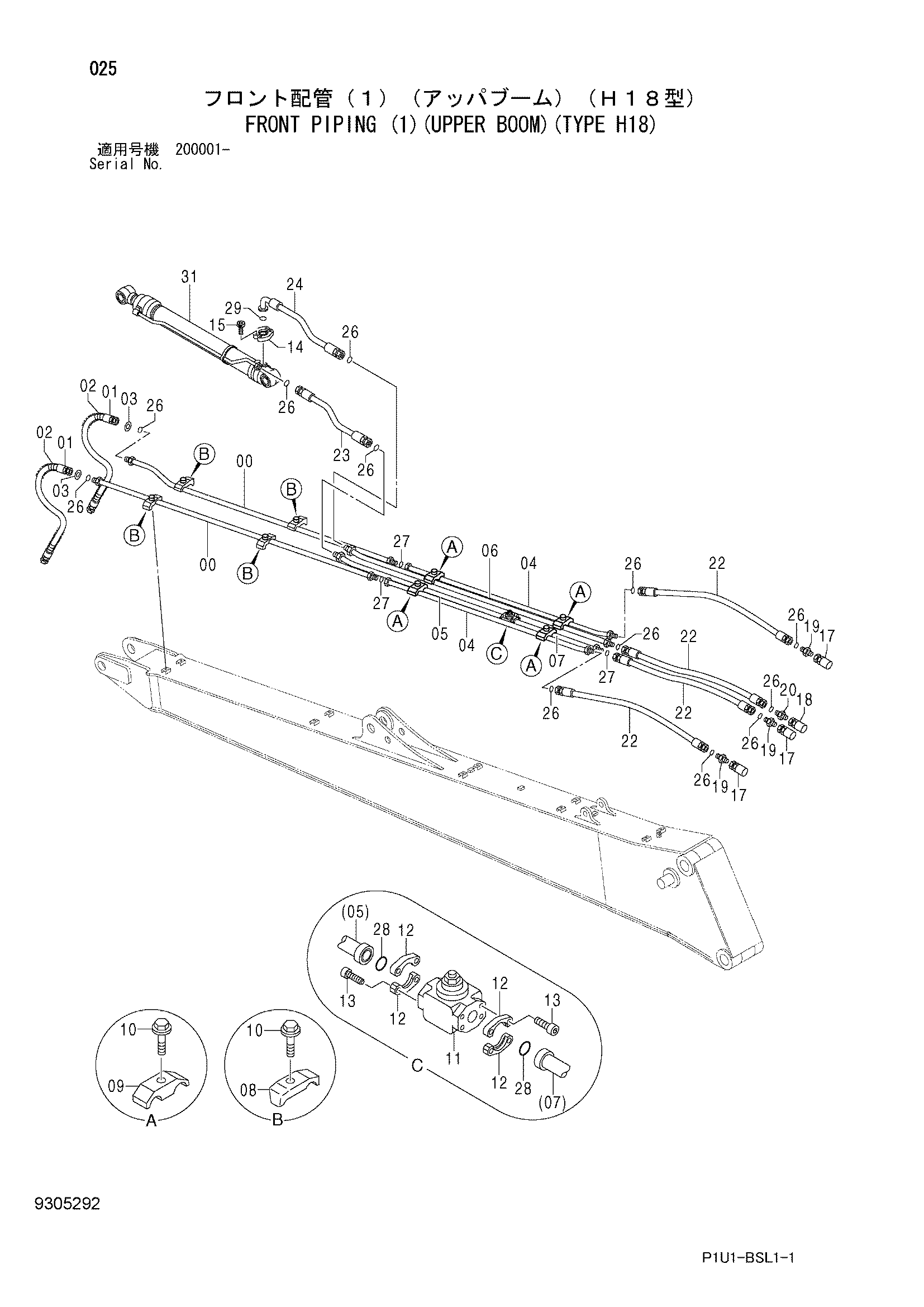

Заводская схема «Гидролинии рабочего оборудования (1)(верхний стрела)(тип H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098543 | Трубка | 2 |
| 01 | 4265833 | Шланг | 2 |
| 02 | 4053610 | Защита шланга | 2 |
| 03 | 4203220 | Шайба | 4 |
| 04 | 9771309 | Трубка | 2 |
| 05 | 9771310 | Трубка | 1 |
| 06 | 9771311 | Трубка | 1 |
| 07 | 9771312 | Трубка | 1 |
| 08 | 4190126 | Хомут трубки | 4 |
| 09 | 4189859 | Хомут трубки | 4 |
| 10 | J271260 | Болт с шайбой | 8 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4330223 | Клапан словретур | 1 |
| 12 | 986910 | Разъёмный фланец | 4 |
| 13 | M341030 | Болт с внутренним шестигранником | 8 |
| 14 | 4085560 | Разъёмный фланец | 2 |
| 15 | M341240 | Болт с внутренним шестигранником | 4 |
| 17 | 4703114 | Самоуплотняющееся соединение | 3 |
| 18 | 4665538 | Самоуплотняющееся соединение | 1 |
| 19 | 4189619 | Адаптер | 3 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4189537 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4250889 | Шланг | 4 |
| 23 | 4252854 | Шланг | 1 |
| 24 | 4612251 | Шланг | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 12 |
| 27 | 4187328 | Уплотнительное кольцо | 3 |
| 28 | 971489 | Уплотнительное кольцо | 2 |
| 29 | 966993 | Уплотнительное кольцо | 1 |
| 31 | 9268243 | Гидроцилиндр рукояти | 1 |
| 31A | 4659636 | Гидроцилиндр рукояти | 1 |
| 31B | 4332285 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
