Трубопроводы системы смазки (2)(тип H18) — HITACHI ZX200-3

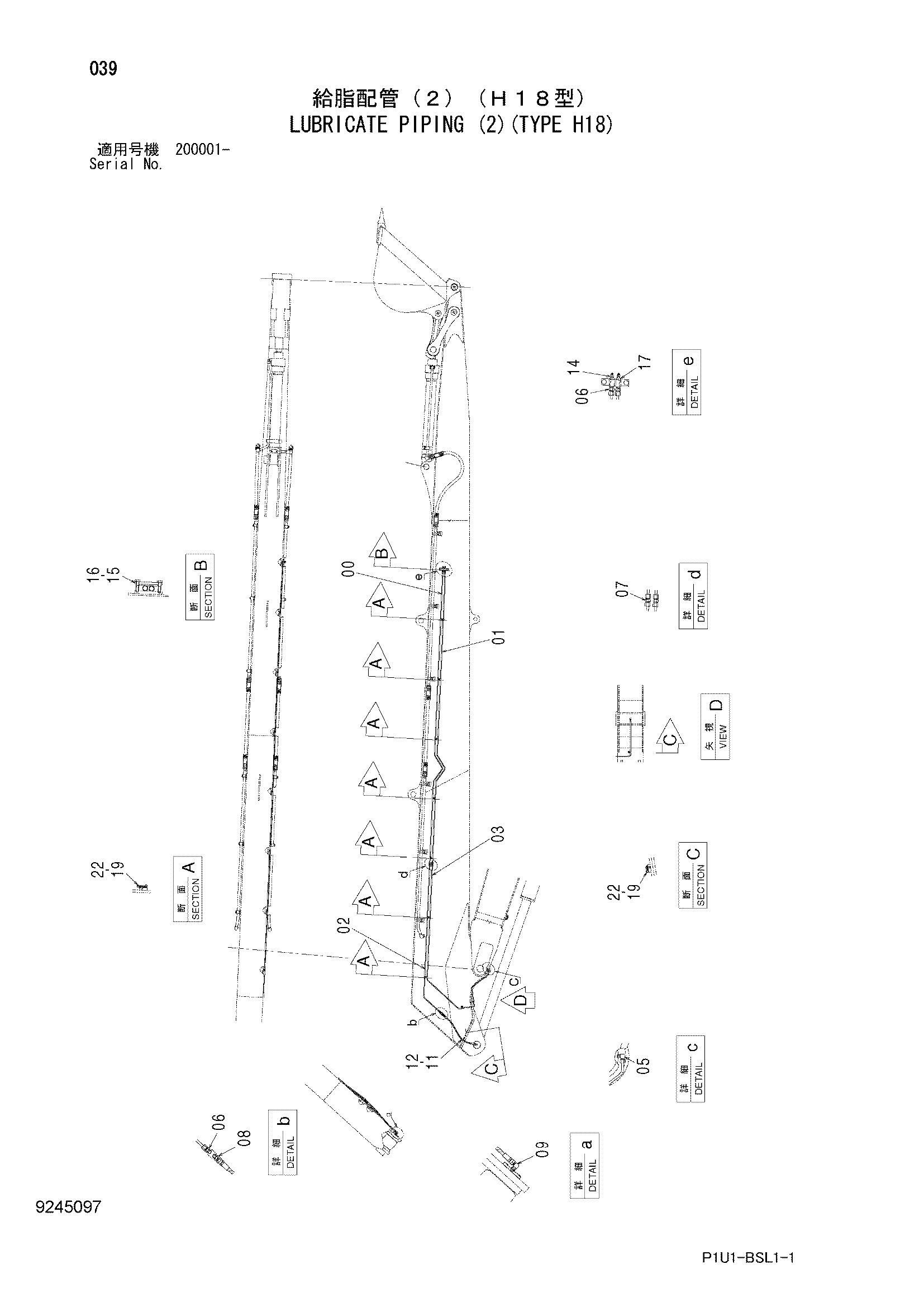

Заводская схема «Трубопроводы системы смазки (2)(тип H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628471 | Трубка | 1 |
| 01 | 4628472 | Трубка | 1 |
| 02 | 4628473 | Трубка | 1 |
| 03 | 4628474 | Трубка | 1 |
| 05 | 4130174 | Штуцер трубки | 1 |
| 06 | 4130169 | Штуцер трубки | 3 |
| 07 | 4130192 | Штуцер трубки | 2 |
| 08 | 4154651 | Адаптер | 1 |
| 09 | 4154656 | Угловой штуцер | 1 |
| 11 | 4203102 | Шланг | 1 |
| 12 | 4327293 | Защитный кожух | 1 |
| 14 | J75581 | Пресс-маслёнка | 2 |
| 15 | 4054024 | Хомут | 1 |
| 16 | J901040 | Болт | 2 |
| 17 | 4060162 | Адаптер | 2 |
| 19 | 4000854 | Зажим трубка | 16 |
| 22 | J260612 | Болт с шайбой | 9 |
| 22A | J900612 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
