Гидроцилиндр рукояти — HITACHI ZX200-3

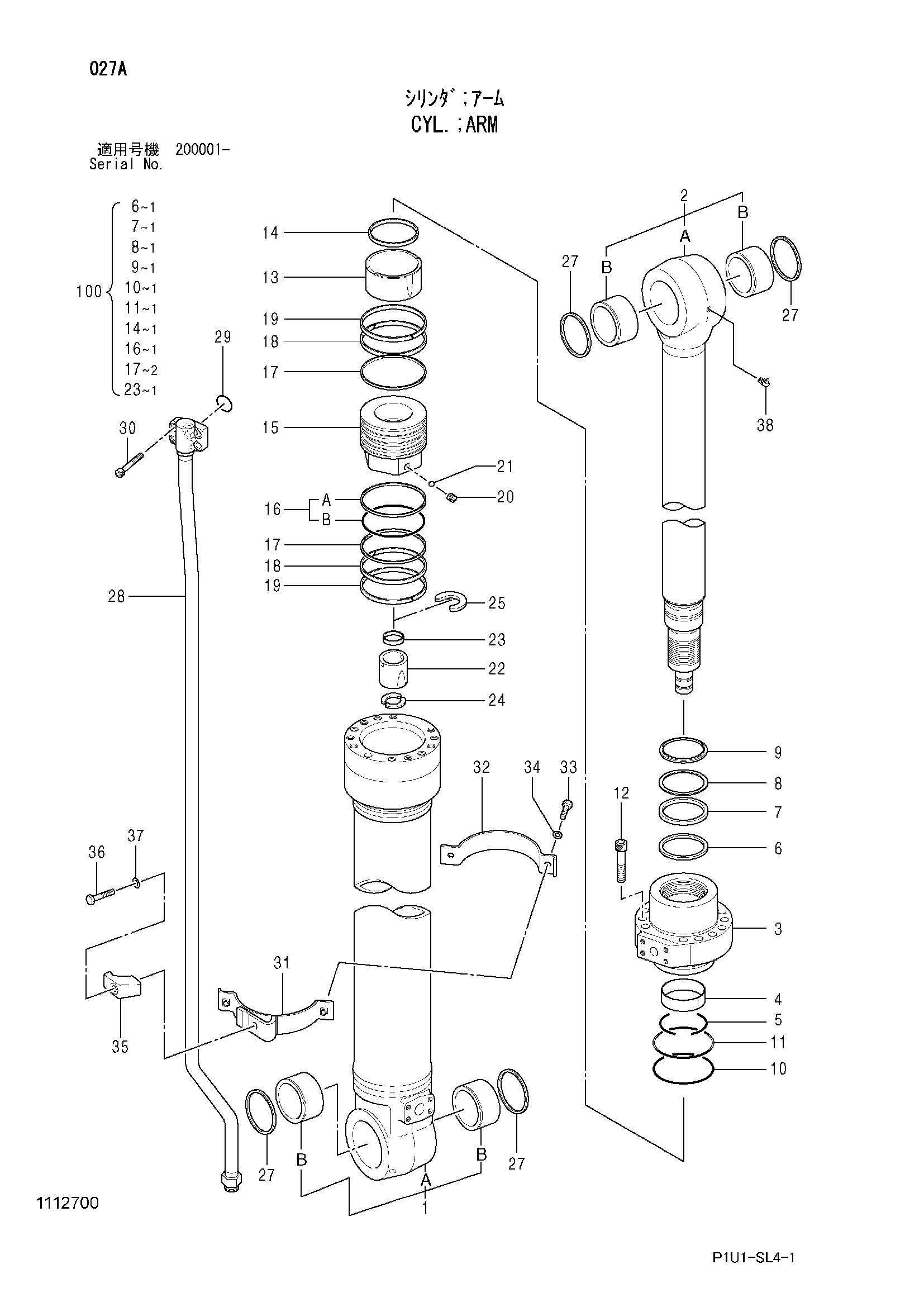

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4659636 | Гидроцилиндр рукояти | 1 | |
| 1 | 1112701 | Труба гидроцилиндра | 1 |
| 1B | 4332285 | Втулка пальца | 2 |
| 2 | 1112702 | Шток поршня | 1 |
| 2B | 4332285 | Втулка пальца | 2 |
| 3 | 0836103 | Головка гидроцилиндра | 1 |
| 4 | 0836104 | Втулка | 1 |
| 5 | 0208504 | Стопорное кольцо | 1 |
| 6 | 1112703 | Кольцо буффер | 1 |
| 7 | 1112704 | У-ринг | 1 |
| 8 | 0836107 | Опорное кольцо | 1 |
| 9 | 0807904 | Грязесъёмное кольцо | 1 |
| 10 | A811130 | Уплотнительное кольцо | 1 |
| 11 | 0789107 | Опорное кольцо | 1 |
| 12 | 0219305 | Болт с внутренним шестигранником | 12 |
| 13 | 0836108 | Амортизирующий подшипник | 1 |
| 14 | 0836109 | Уплотнение амортизатор | 1 |
| 15 | 1112705 | Поршень | 1 |
| 16 | 0309210 | Уплотнительное кольцо | 1 |
| 17 | 0789109 | Опорное кольцо | 2 |
| 18 | 0962104 | Направляющее кольцо | 2 |
| 19 | 0309212 | Кольцо | 2 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 22 | 0492210 | Амортизирующий подшипник | 1 |
| 23 | 0937410 | Уплотнение амортизатор | 1 |
| 24 | 0492212 | Ограничитель | 2 |
| 25 | 0492213 | Стопорное кольцо | 1 |
| 27 | 4067902 | Пылезащитное уплотнение | 4 |
| 28 | 1112706 | Трубка | 1 |
| 29 | 984614 | Уплотнительное кольцо | 1 |
| 30 | M341236 | Болт с внутренним шестигранником | 4 |
| 31 | 0962106 | Лента | 1 |
| 32 | 0309221 | Лента | 1 |
| 33 | J901035 | Болт | 2 |
| 34 | A590910 | Шайба | 2 |
| 35 | 0309219 | Хомут трубки | 1 |
| 36 | 0224115 | Болт | 1 |
| 37 | 0208516 | Пружинная шайба | 1 |
| 38 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 4672004 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
