Электрический тип управление детали (2) — HITACHI ZX200-3

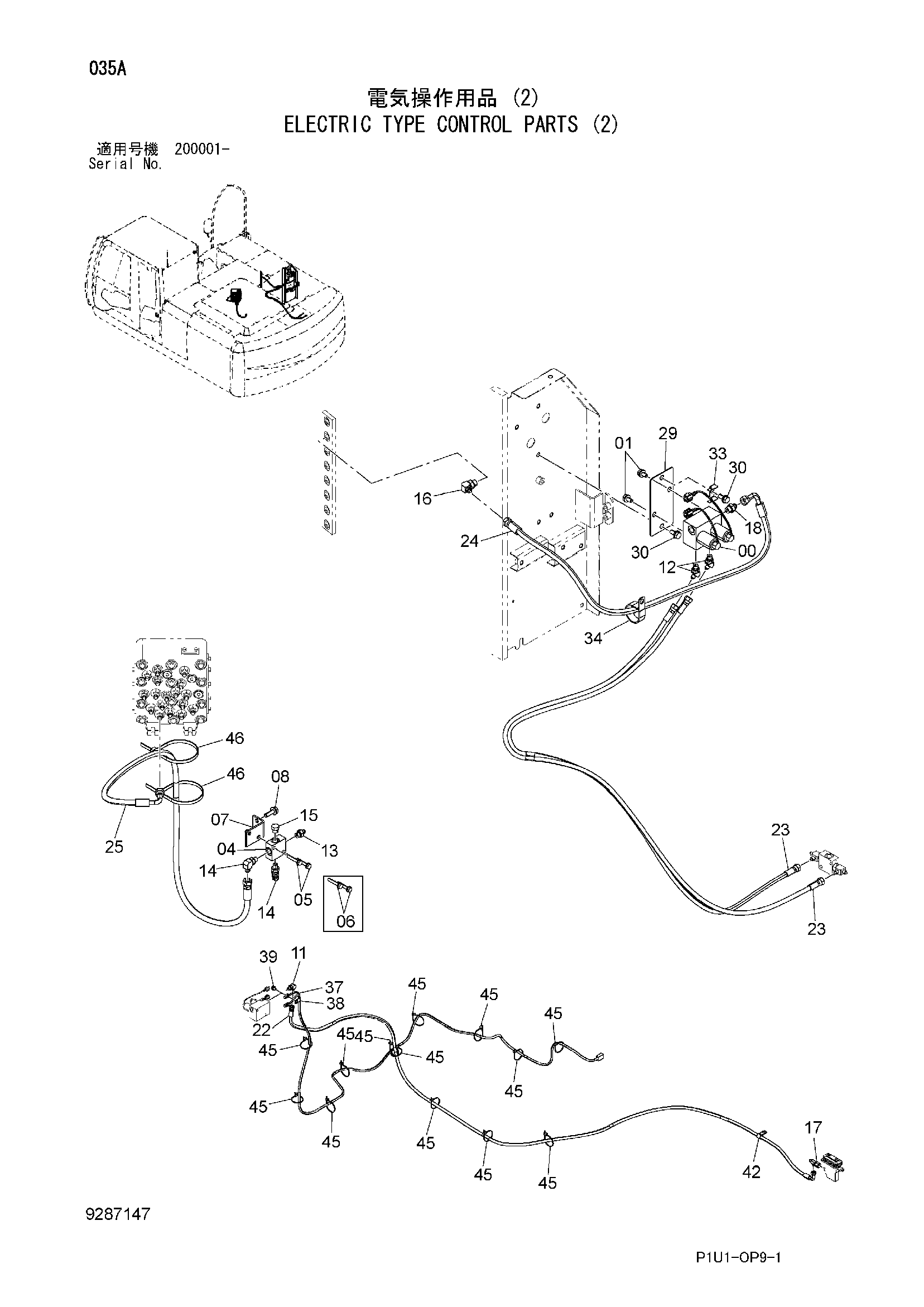

Заводская схема «Электрический тип управление детали (2)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260845 | Болт с шайбой | 2 |
| 05A | J900845 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260870 | Болт с шайбой | 2 |
| 06A | J900870 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 9764485 | Кронштейн | 1 |
| 08 | J271035 | Болт с шайбой | 2 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 9269864 | В сборе шланг | 1 |
| 23 | 9269995 | В сборе шланг | 2 |
| 24 | 4375564 | Шланг | 1 |
| 25 | 9216739 | Шланг в сборе | 1 |
| 29 | 4642498 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4602634 | Кронштейн | 1 |
| 34 | 4190265 | Зажим | 1 |
| 37 | 4651340 | Жгут проводов | 1 |
| 38 | 4190261 | Зажим | 1 |
| 39 | J271020 | Болт с шайбой | 1 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 4190273 | Зажим | 1 |
| 45 | 4055312 | Ленточный зажим | 13 |
| 46 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
