Блок привод в сборе — HITACHI ZX200-3

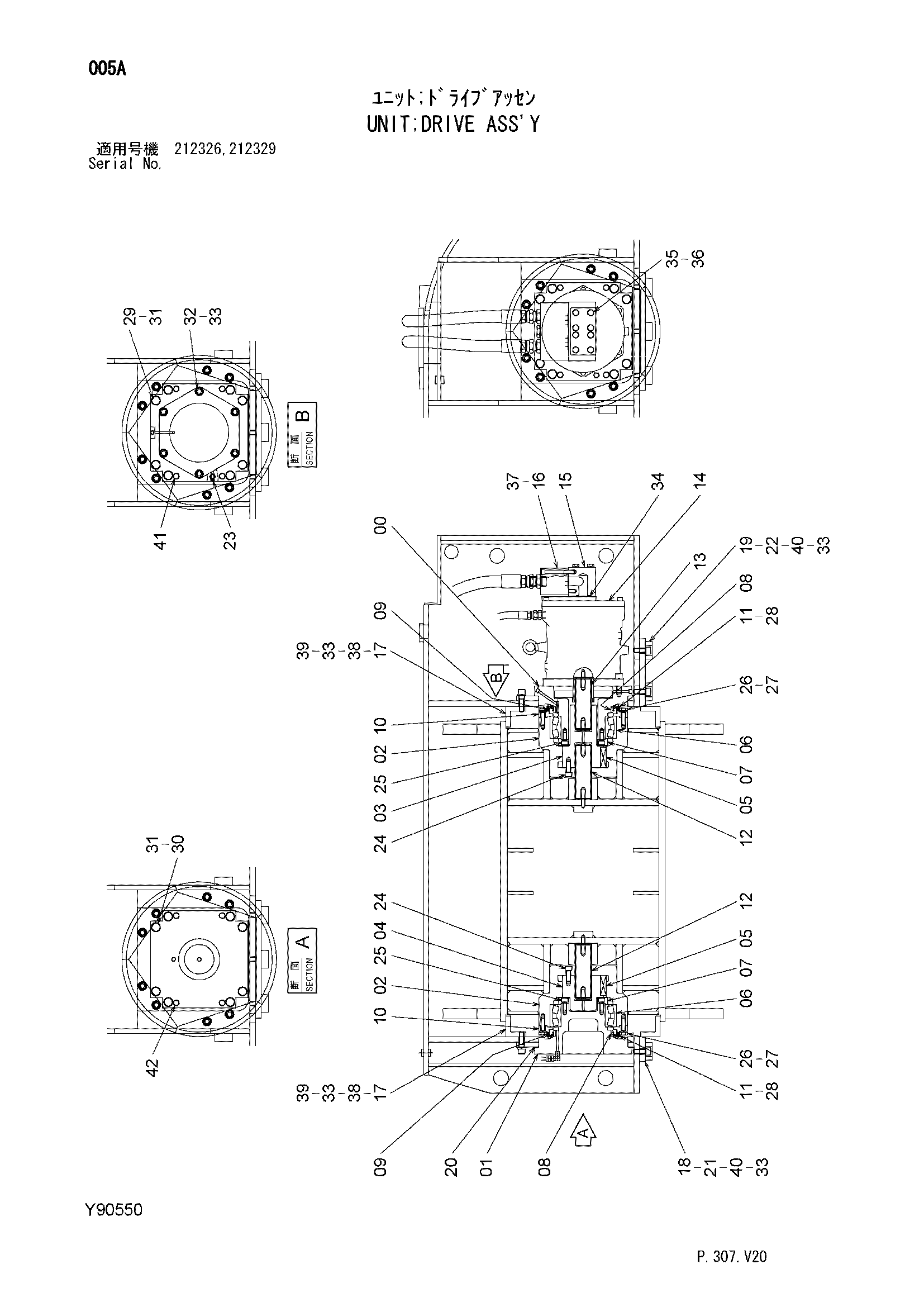

Заводская схема «Блок привод в сборе» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y20162	Вал привод	1
01	Y20128	Вал	1
02	Y20080	Корпус	2
03	Y30405	Вал привод	1
04	Y30406	Вал привод	1
05	Y40521	Шпонка	2
06	Y40405	Подшипник	2
07	Y30269	Фиксатор подшипник	2
08	Y40037	Уплотнение кольцо	2
09	Y30077	Масляный уплотнение	2
10	Y30268	Фланец	2
11	Y40518	Пластина	2
12	Y30237	Вал шестерня	2
13	Y30883	Вал шестерня	1
14	Y41382	Масляный гидромотор	1
15	Y30408	Блок	1
16	Y30409	Обратный клапан	1
17	Y30410	Защита кольцо	2
18	Y30411	Защита(A)	1
19	Y30412	Защита(B)	1
20	Y40879	Регулировочная шайба	1
21	Y40708	Регулировочная шайба	4
22	Y40709	Регулировочная шайба	4
23	94-2011	Пробка	1
24	M341440	Болт с внутренним шестигранником	8
25	M341430	Болт с внутренним шестигранником	12
26	J901450	Болт	16
27	A590914	Пружинная шайба	16
28	M340410	Болт с внутренним шестигранником	24
29	J931875	Болт	8
30	J931865	Болт	8
31	A590918	Пружинная шайба	16
32	M341650	Болт с внутренним шестигранником	6
33	A590916	Пружинная шайба	31
34	A811040	Уплотнительное кольцо	2
35	J901204	Болт	8
36	A590912	Пружинная шайба	8
37	M341200	Болт с внутренним шестигранником	8
38	M341660	Болт с внутренним шестигранником	16
39	4114405	Шайба	16
40	M341645	Болт с внутренним шестигранником	9
41	Y40880	Винт пробка	4
42	Y40886	Винт пробка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
