Стрела удерживающий клапан трубопроводы (1) — HITACHI ZX200-3

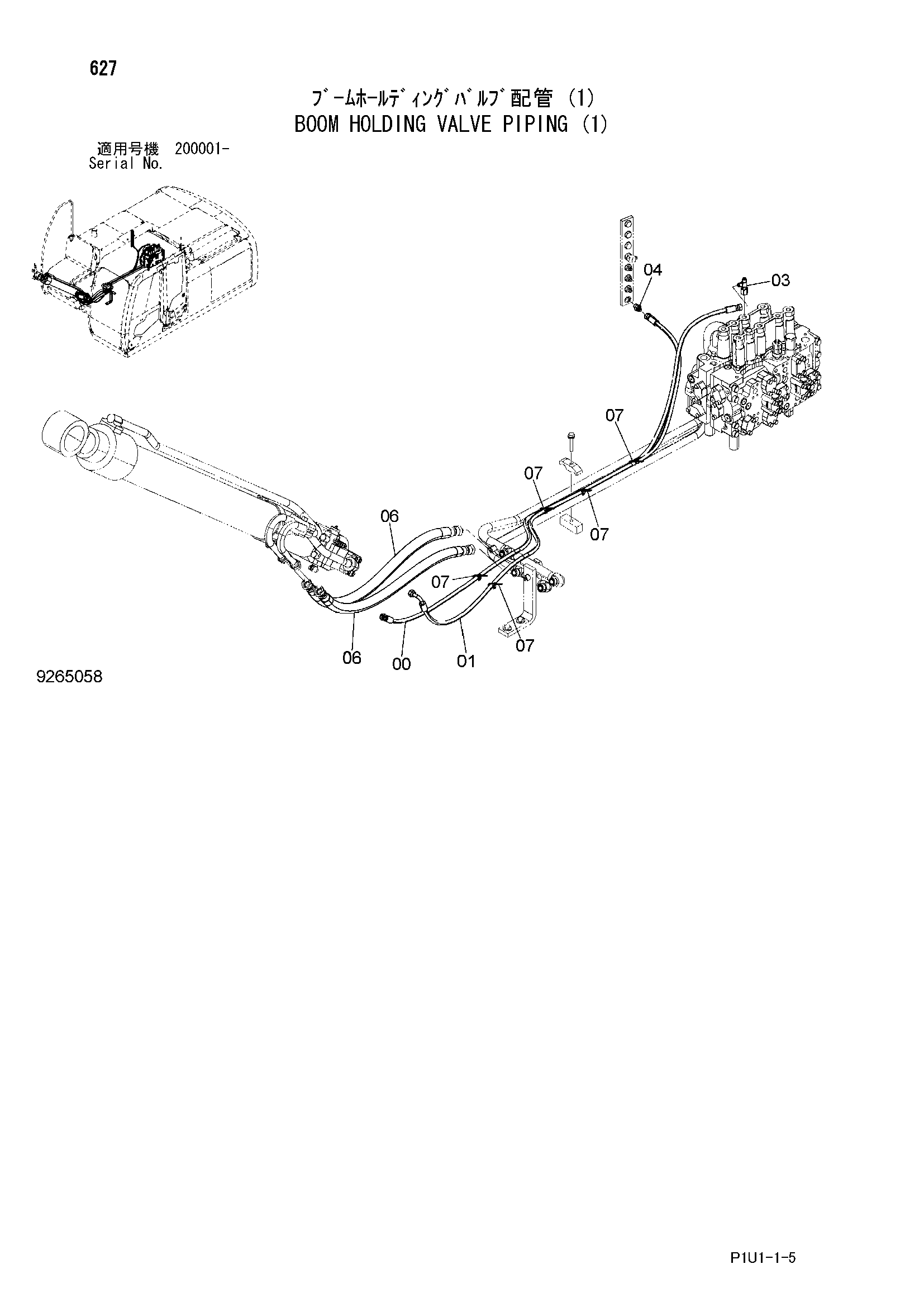

Заводская схема «Стрела удерживающий клапан трубопроводы (1)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9260396 | Шланг в сборе | 1 |
| 00A | 4650064 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 5 |
| 01 | 9260397 | Шланг в сборе | 1 |
| 01A | 4604696 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 5 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4327294 | Защитный кожух | 4 |
| 07 | 4055312 | Ленточный зажим | 5 |
| 08 | 3097500 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
