Соединение трубопроводы — HITACHI ZX200-3

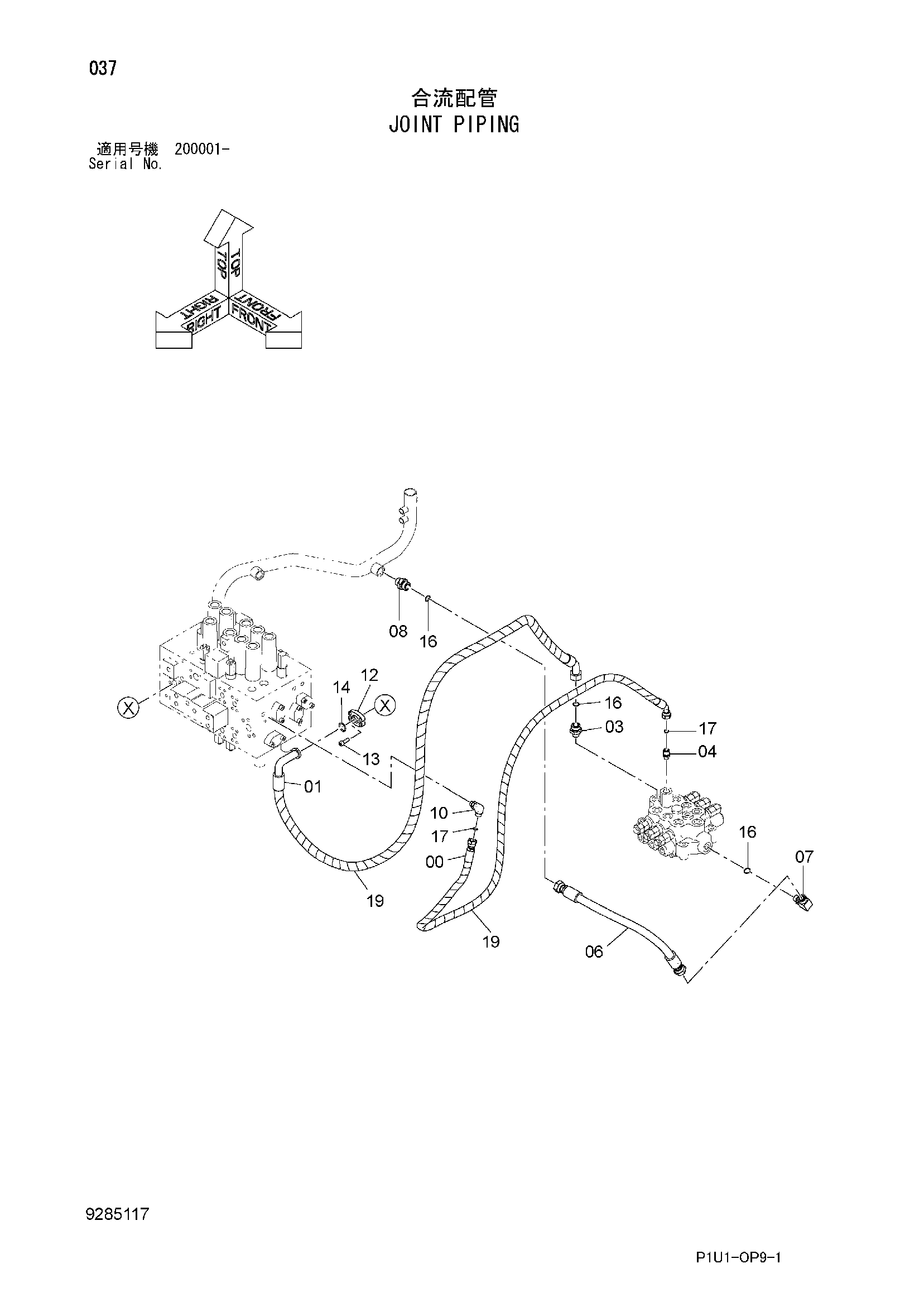

Заводская схема «Соединение трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679078 | Шланг | 1 |
| 01 | 4687438 | Шланг | 1 |
| 03 | 4197530 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4200655 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4331035 | Шланг | 1 |
| 07 | A853346 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A853166 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4202112 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 986910 | Разъёмный фланец | 2 |
| 13 | J781030 | Болт с внутренним шестигранником | 4 |
| 14 | 971489 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 3 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
| 19 | 4446406 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
