Мергинг трубопроводы — HITACHI ZX200-3

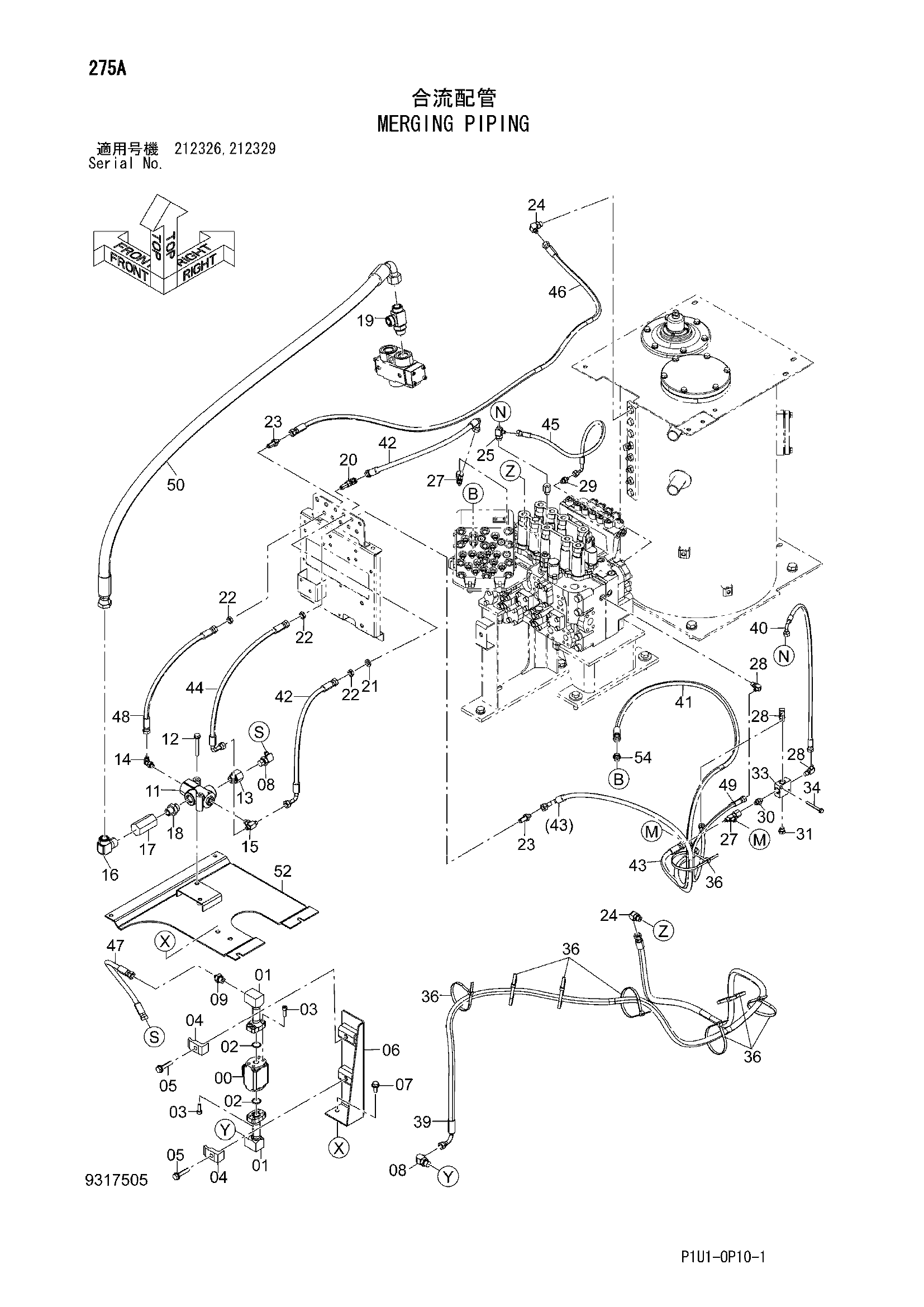

Заводская схема «Мергинг трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330223 | Клапан словретур | 1 |
| 01 | 9754482 | Трубка | 2 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 4190126 | Хомут трубки | 2 |
| 05 | J271260 | Болт с шайбой | 2 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8107359 | Кронштейн | 1 |
| 07 | J271230 | Болт с шайбой | 2 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | A852343 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852143 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4629744 | Запорный клапан | 1 |
| 12 | J271080 | Болт с шайбой | 2 |
| 12A | J901080 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4263450 | Переходник S | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852523 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4272268 | Угловой штуцер | 1 |
| 17 | 4131689 | Обратный клапан | 1 |
| 18 | 4208243 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A853488 | Тройник | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4285863 | Угловой штуцер | 1 |
| 21 | A590914 | Пружинная шайба | 1 |
| 22 | 4202531 | Гайка | 3 |
| 23 | 4202532 | Адаптер | 2 |
| 24 | A852333 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852432 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4246672 | Соединительный штуцер | 2 |
| 28 | A852322 | Угловой штуцер | 3 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852123 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A885002 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4411001 | Челночный клапан | 1 |
| 34 | J260870 | Болт с шайбой | 2 |
| 34A | J900870 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4121859 | Ленточный зажим | 6 |
| 39 | 9272995 | В сборе шланг | 1 |
| 39A | 4664970 | Шланг | 1 |
| 39B | 4327315 | Защитный кожух | 5 |
| 40 | 9317481 | В сборе шланг | 1 |
| 40A | 4717662 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 2 |
| 41 | 9317482 | В сборе шланг | 1 |
| 41A | 4717663 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 5 |
| 42 | 9317483 | В сборе шланг | 2 |
| 42A | 4717664 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 1 |
| 43 | 9317484 | В сборе шланг | 1 |
| 43A | 4717665 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 4 |
| 44 | 9317485 | В сборе шланг | 1 |
| 44A | 4717665 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 4 |
| 45 | 9317486 | В сборе шланг | 1 |
| 45A | 4717667 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 2 |
| 46 | 9317487 | В сборе шланг | 1 |
| 46A | 4717668 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 4 |
| 47 | 9317488 | В сборе шланг | 1 |
| 47A | 4717668 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 4 |
| 48 | 9317489 | В сборе шланг | 1 |
| 48A | 4717670 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 2 |
| 49 | 9317490 | В сборе шланг | 1 |
| 49A | 4717671 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 2 |
| 50 | 9317491 | В сборе шланг | 1 |
| 50A | 4717672 | Шланг | 1 |
| 50B | 4327294 | Защитный кожух | 7 |
| 52 | 7059431 | Крышка | 1 |
| 54 | 4214603 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
