Крышка (башенный) — HITACHI ZX200-3

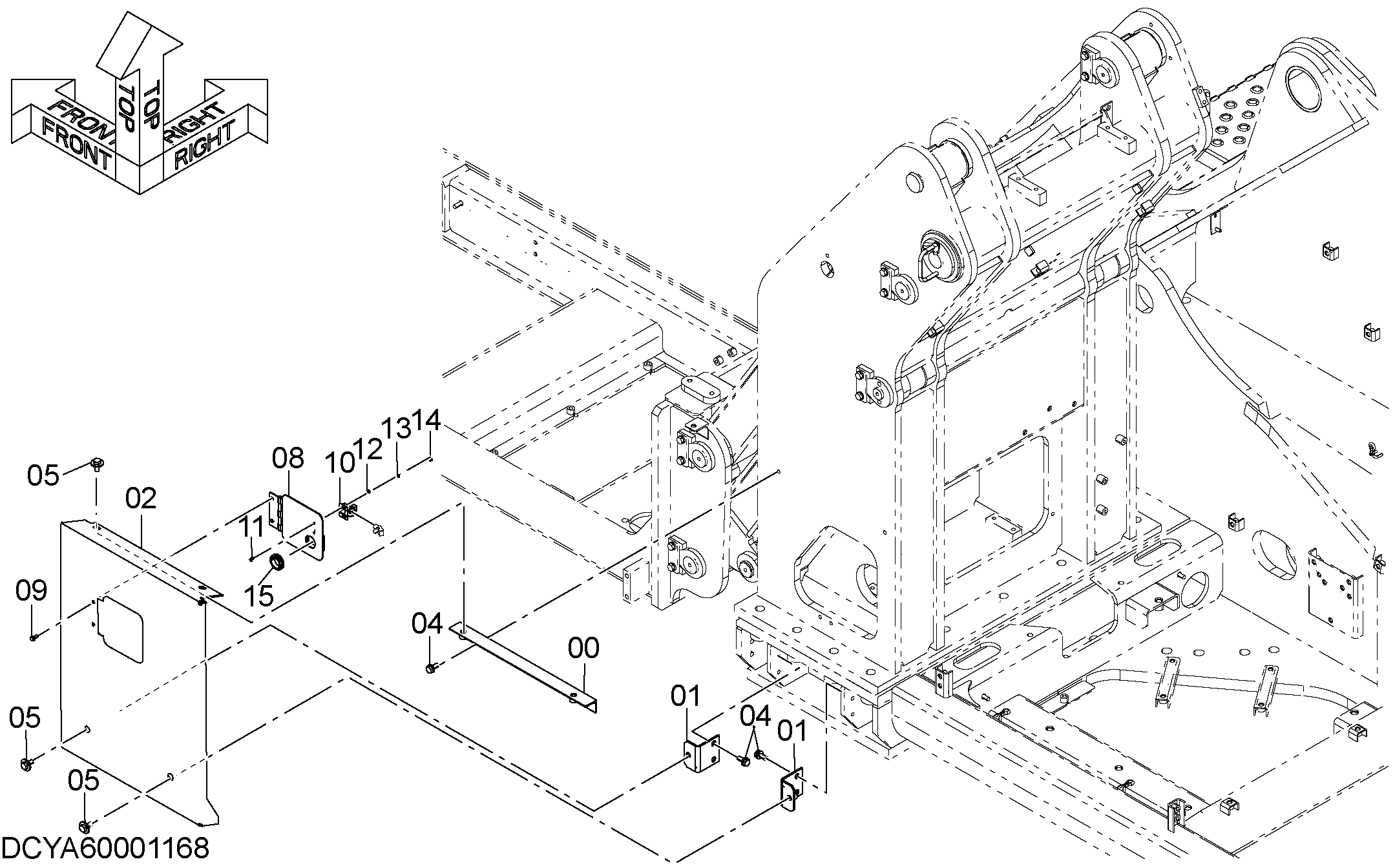

Заводская схема «Крышка (башенный)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8123802 | Кронштейн | 1 |
| 01 | 8123803 | Кронштейн | 2 |
| 02 | YA40001196 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 6 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281025 | Болт с шайбой | 4 |
| 05A | J901025 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 08 | 7059953 | Крышка | 1 |
| 09 | J260616 | Болт с шайбой | 2 |
| 09A | J900616 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4476561 | Защёлка | 1 |
| 11 | J650410 | Винт | 2 |
| 12 | A590104 | Плоская шайба | 2 |
| 13 | A590904 | Пружинная шайба | 2 |
| 14 | M500403 | Гайка | 2 |
| 15 | 94-2810 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
