Поворот трубопроводы (стрела) — HITACHI ZX200-3

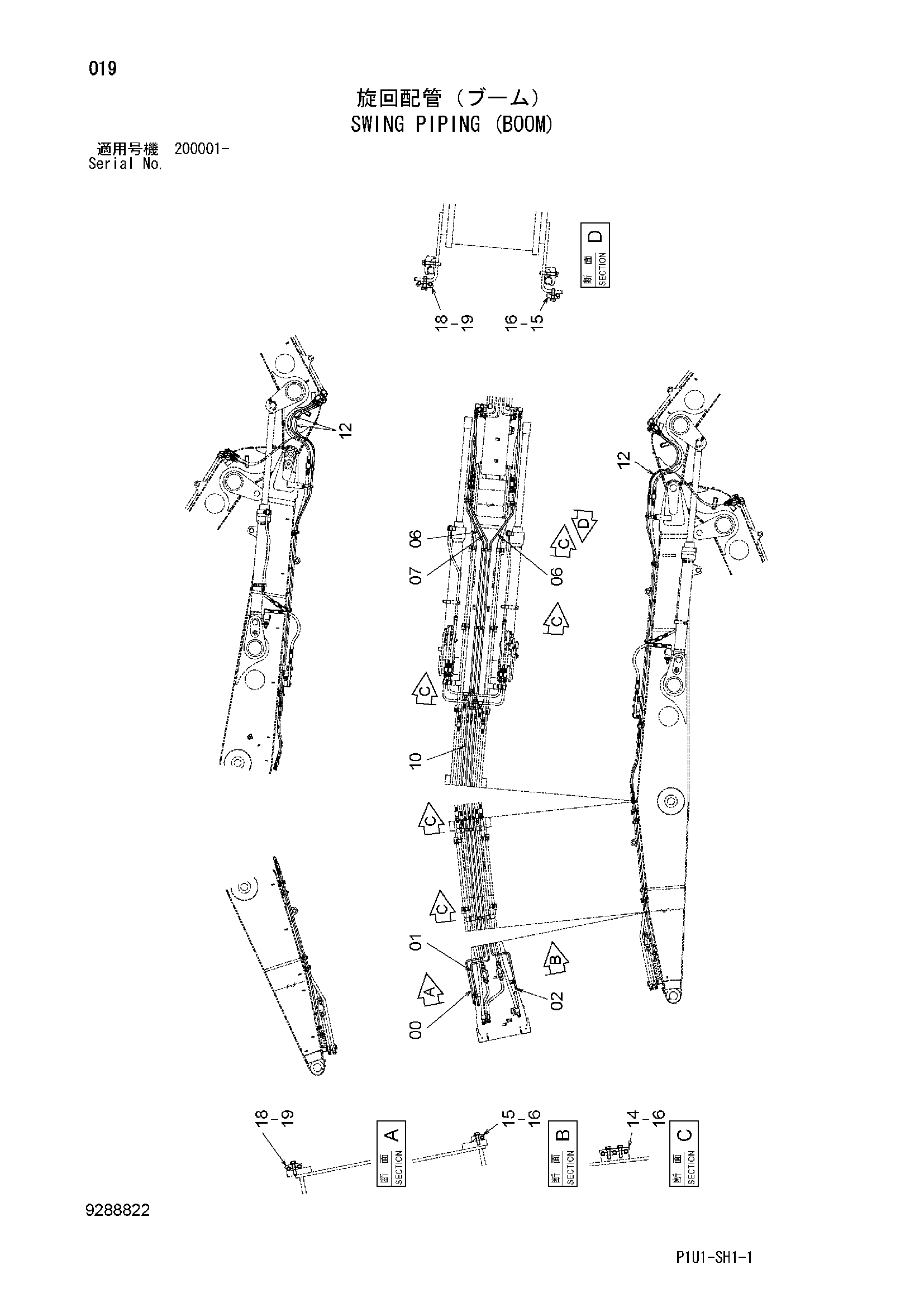

Заводская схема «Поворот трубопроводы (стрела)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112927 | Трубка | 1 |
| 01 | 8112928 | Трубка | 1 |
| 02 | 8112929 | Трубка | 1 |
| 06 | 8112930 | Трубка | 2 |
| 07 | 8112931 | Трубка | 1 |
| 10 | 4366088 | Шланг | 3 |
| 12 | 4489201 | Шланг | 3 |
| 14 | 4633602 | Хомут трубки | 5 |
| 15 | 4190124 | Хомут трубки | 2 |
| 16 | J271245 | Болт с шайбой | 12 |
| 16A | J901245 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4189858 | Хомут трубки | 2 |
| 19 | J271250 | Болт с шайбой | 2 |
| 19A | J901250 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
