Трубопроводы системы смазки <240> — HITACHI ZX200-3

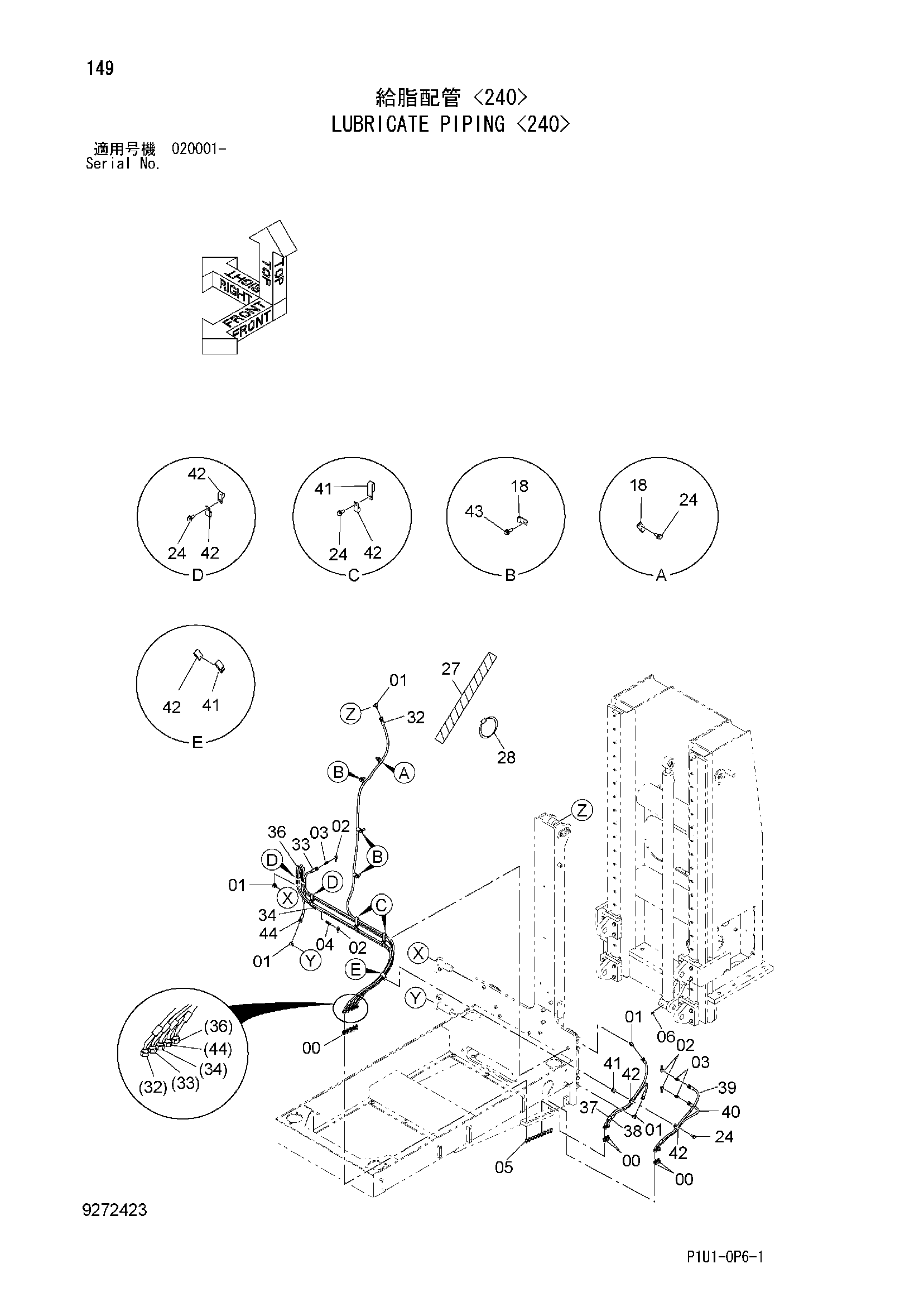

Заводская схема «Трубопроводы системы смазки <240>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 9 |
| 01 | 4256211 | Угловой штуцер | 5 |
| 02 | 4666739 | Угловой штуцер | 4 |
| 03 | 4298744 | Адаптер | 3 |
| 04 | 4298745 | Угловой штуцер | 1 |
| 05 | J75482 | Пресс-маслёнка | 9 |
| 06 | J75481 | Пресс-маслёнка | 1 |
| 18 | 4190261 | Зажим | 4 |
| 24 | J271025 | Болт с шайбой | 6 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | 4327315 | Защитный кожух | 50 |
| 28 | 4055312 | Ленточный зажим | 30 |
| 32 | 4667077 | Шланг 1(2800) | 1 |
| 33 | 4667078 | Шланг 3(2100) | 1 |
| 34 | 4667079 | Шланг 2(1800) | 1 |
| 36 | 4667081 | Шланг 5(1700) | 1 |
| 37 | 4667082 | Шланг 6(700) | 1 |
| 38 | 4667083 | Шланг 7(600) | 1 |
| 39 | 4667084 | Шланг 8(650) | 1 |
| 40 | 4667085 | Шланг 9(600) | 1 |
| 41 | 4259817 | Зажим | 3 |
| 42 | 4208479 | Зажим | 9 |
| 43 | J271030 | Болт с шайбой | 3 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4674589 | Шланг 4(2100) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
