Стрела удерживающий клапан трубопроводы (1) — HITACHI ZX200-3

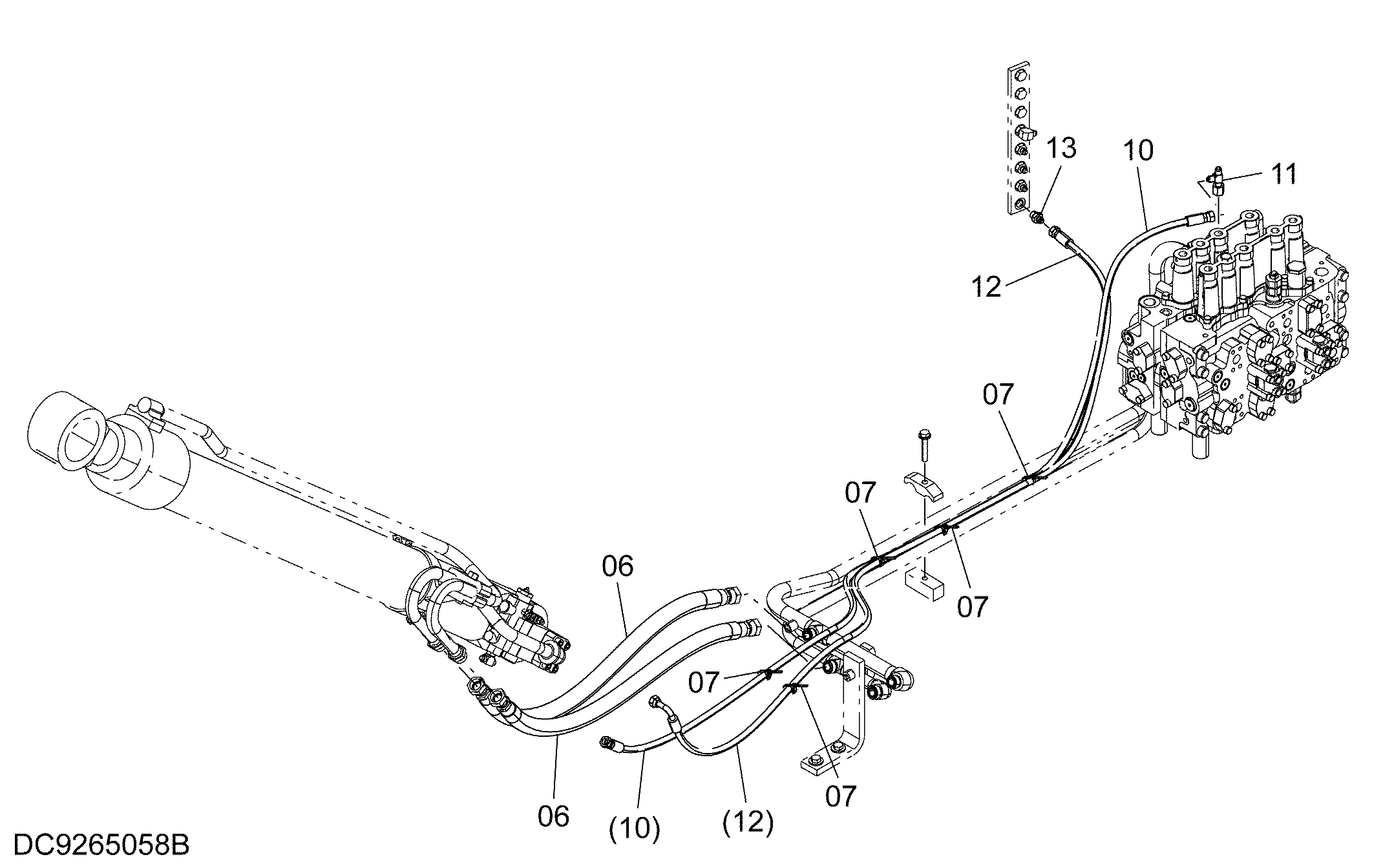

Заводская схема «Стрела удерживающий клапан трубопроводы (1)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4327294 | Защитный кожух | 4 |
| 07 | 4055312 | Ленточный зажим | 5 |
| 10 | 9274606 | Шланг в сборе | 1 |
| 10A | 4666855 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 6 |
| 11 | 4208910 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9268637 | Шланг в сборе | 1 |
| 12A | 4406250 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 6 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
