Стрела трубопроводы — HITACHI ZX200-3

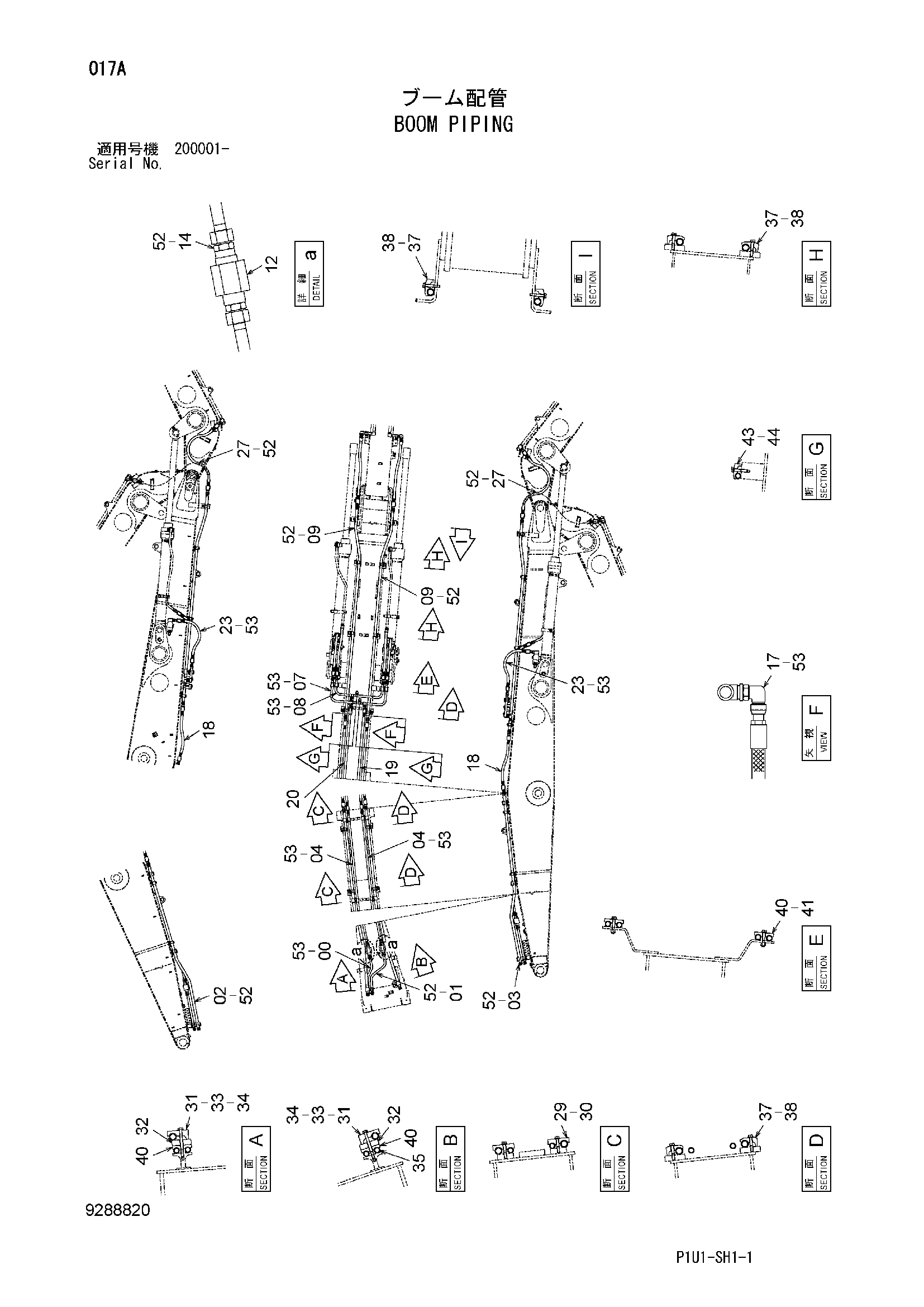

Заводская схема «Стрела трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769219 | Трубка | 1 |
| 01 | 9769220 | Трубка | 1 |
| 02 | 8112753 | Трубка | 1 |
| 03 | 8112754 | Трубка | 1 |
| 04 | 8112755 | Трубка | 2 |
| 07 | 9769221 | Трубка | 1 |
| 08 | 9769222 | Трубка | 1 |
| 09 | 8112926 | Трубка | 2 |
| 12 | 9075046 | Клапан замедленного возврата | 2 |
| 14 | A853188 | Адаптер | 4 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | A853366 | Угловой штуцер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4286813 | Шланг | 2 |
| 19 | 4250060 | Шланг | 1 |
| 20 | 4250889 | Шланг | 1 |
| 23 | 4460924 | Шланг | 4 |
| 27 | 4633160 | Шланг | 2 |
| 29 | 4612394 | Хомут трубки | 4 |
| 30 | J271270 | Болт с шайбой | 8 |
| 30A | J901270 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4674186 | Хомут трубки | 2 |
| 32 | 4674447 | Пластина | 2 |
| 33 | J901206 | Болт | 4 |
| 34 | J222012 | Шайба | 4 |
| 35 | 4674207 | Трубка | 2 |
| 37 | 4190127 | Хомут трубки | 12 |
| 38 | J271270 | Болт с шайбой | 12 |
| 38A | J901270 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 4612393 | Хомут трубки | 4 |
| 41 | J271270 | Болт с шайбой | 4 |
| 41A | J901270 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4190126 | Хомут трубки | 2 |
| 44 | J271265 | Болт с шайбой | 2 |
| 44A | J901265 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 52 | 4187328 | Уплотнительное кольцо | 15 |
| 53 | 4187308 | Уплотнительное кольцо | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
