Гидроцилиндр — HITACHI ZX200-3

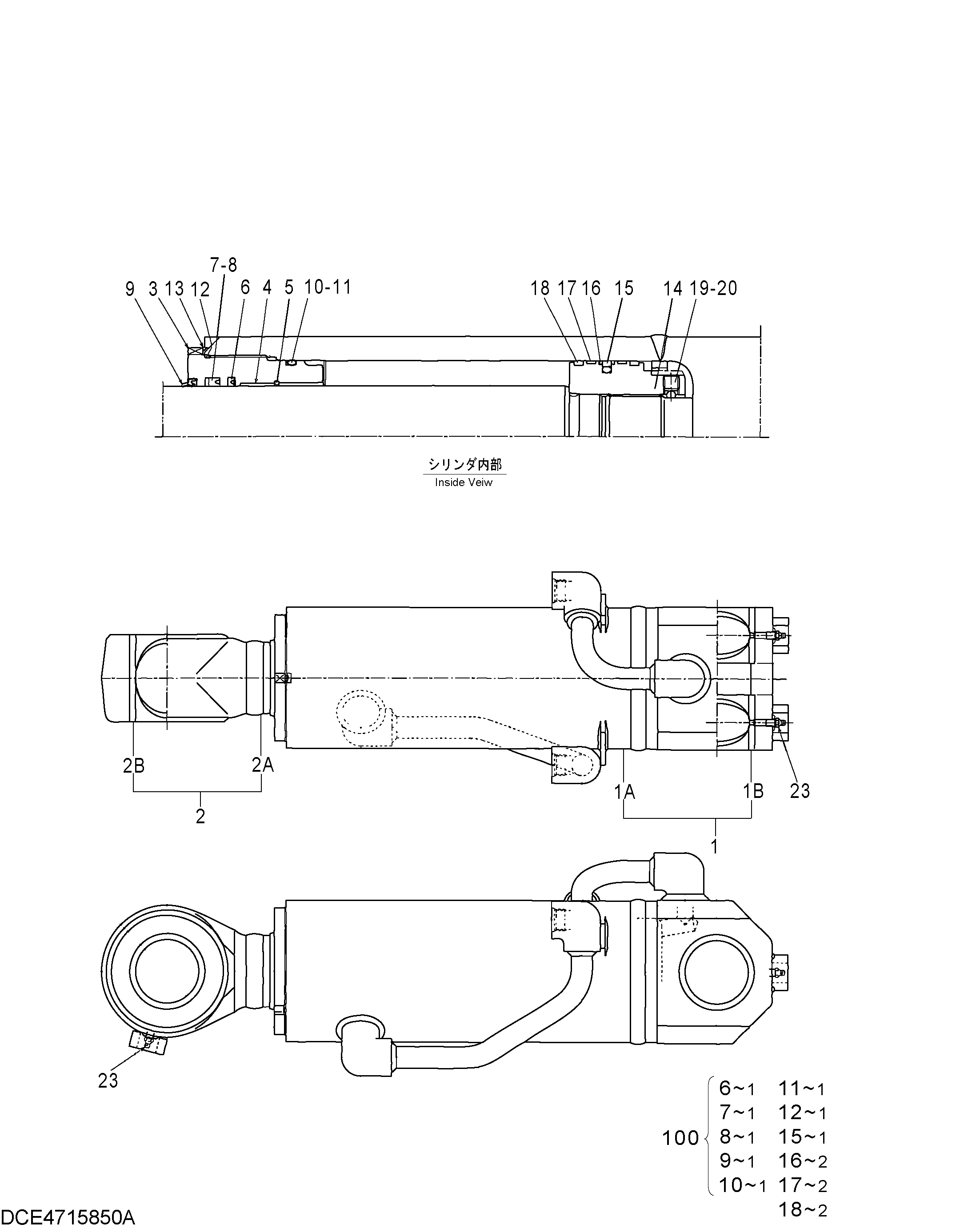

Заводская схема «Гидроцилиндр» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4715850 | Гидроцилиндр | 1 | |
| 1 | XB00000773 | Труба гидроцилиндра | 1 |
| 1B | 0151319 | Втулка | 2 |
| 2 | XB00000774 | Шток поршня | 1 |
| 2B | 0192102 | Втулка | 1 |
| 3 | XB00000775 | Головка гидроцилиндра | 1 |
| 4 | 1255503 | Втулка | 1 |
| 5 | 0237407 | Кольцо | 1 |
| 6 | 0325905 | Кольцо | 1 |
| 7 | 1150902 | У-ринг | 1 |
| 8 | 1150903 | Опорное кольцо | 1 |
| 9 | 4428492 | Кольцо баффер | 1 |
| 10 | 4129441 | Уплотнительное кольцо | 1 |
| 11 | 4067140 | Опорное кольцо | 1 |
| 12 | A811140 | Уплотнительное кольцо | 1 |
| 13 | 0128912 | Стопорная шайба | 1 |
| 14 | XB00000776 | Поршень | 1 |
| 15 | 0309210 | Уплотнительное кольцо | 1 |
| 16 | 0789109 | Опорное кольцо | 2 |
| 17 | 0309211 | Кольцо | 2 |
| 18 | 0309212 | Кольцо | 2 |
| 19 | 1134804 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4721903 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
