Гидролинии рабочего оборудования (2)(тип 15) — HITACHI ZX200-3

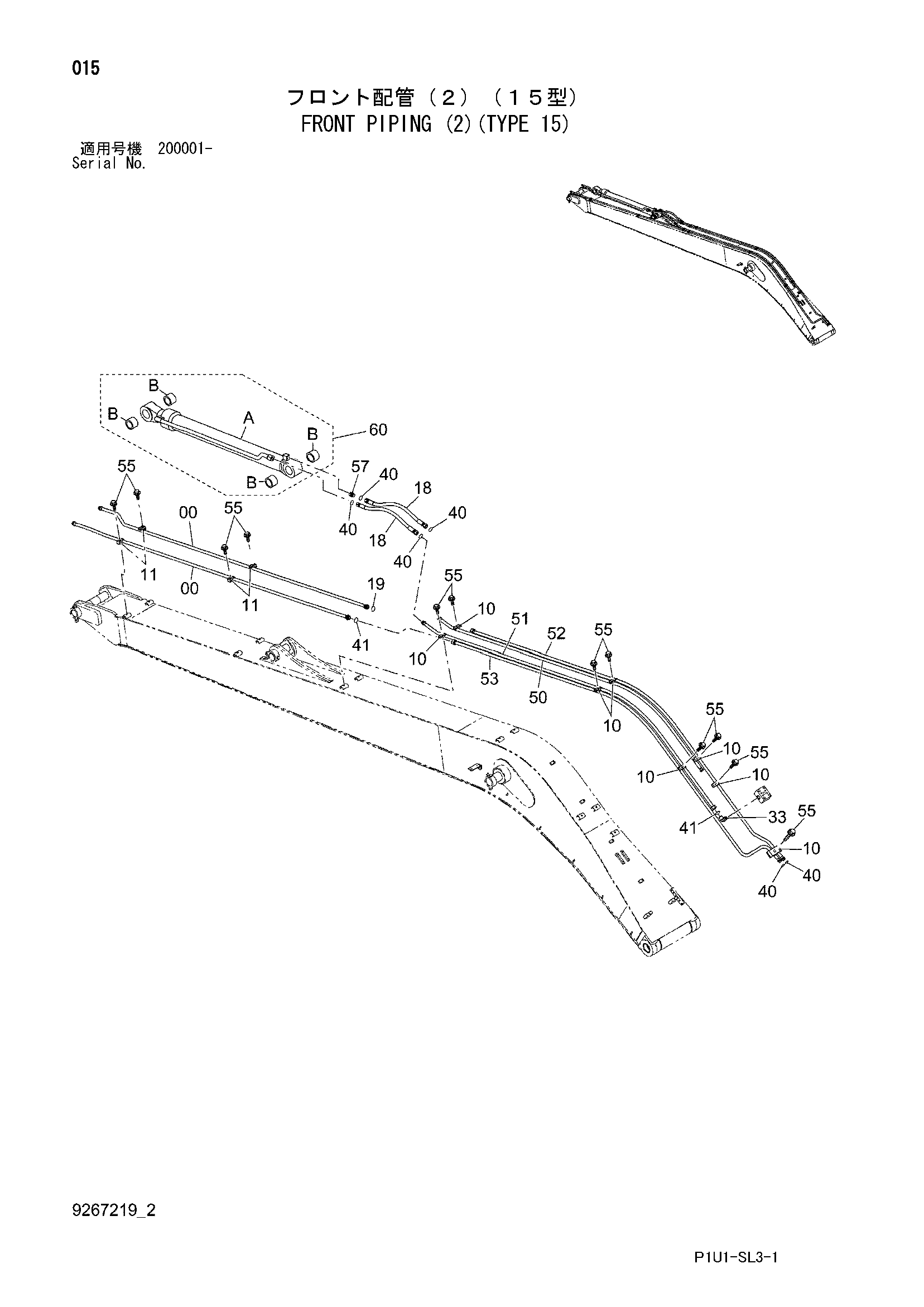

Заводская схема «Гидролинии рабочего оборудования (2)(тип 15)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052578 | Трубка | 2 |
| 10 | 4189859 | Хомут трубки | 8 |
| 11 | 4190126 | Хомут трубки | 4 |
| 18 | 4665068 | Шланг | 2 |
| 33 | 4205391 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4187308 | Уплотнительное кольцо | 6 |
| 41 | 4187328 | Уплотнительное кольцо | 3 |
| 50 | 8109237 | Трубка | 1 |
| 51 | 8109238 | Трубка | 1 |
| 52 | 8109239 | Трубка | 1 |
| 53 | 8109240 | Трубка | 1 |
| 55 | J271265 | Болт с шайбой | 12 |
| 55A | J901265 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 57 | A853186 | Адаптер | 1 |
| 57A | 4506429 | Уплотнительное кольцо | 1 |
| 60 | 9150146 | Гидроцилиндр рукояти | 1 |
| 60A | 4316930 | Гидроцилиндр рукояти | 1 |
| 60B | 4352399 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
