Нижний рама <GB> — HITACHI ZX200-3

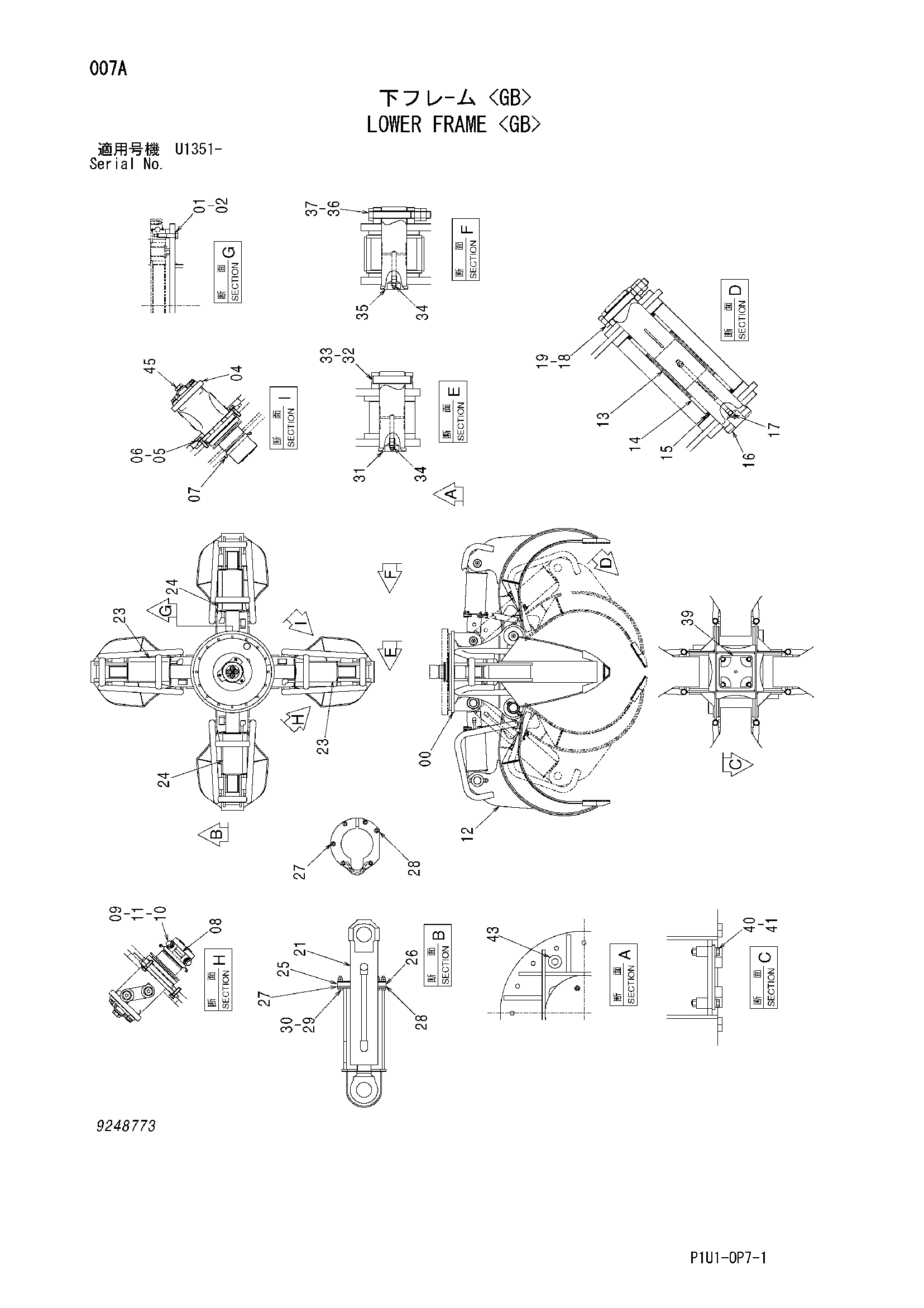

Заводская схема «Нижний рама <GB>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023564 | Рама нижний | 1 |
| 01 | 4633435 | Болт | 16 |
| 02 | J222014 | Шайба | 16 |
| 04 | 9114282 | Центральный коллектор | 1 |
| 05 | J901040 | Болт | 3 |
| 06 | A590910 | Пружинная шайба | 3 |
| 07 | 4195033 | Крышка | 1 |
| 08 | 8099744 | Ограничитель | 1 |
| 09 | J222012 | Шайба | 2 |
| 10 | J901230 | Болт | 2 |
| 11 | A590912 | Пружинная шайба | 2 |
| 12 | 6023653 | Схелл | 4 |
| 13 | 4611060 | Проставка | 4 |
| 14 | 4196558 | Втулка | 8 |
| 15 | 4065687 | Пылезащитное уплотнение | 8 |
| 16 | 3100510 | Палец | 4 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 18 | J931605 | Болт | 4 |
| 19 | J951016 | Гайка | 8 |
| 21 | 4611061 | Гидроцилиндр | 4 |
| 23 | 7045158 | Крышка | 2 |
| 24 | 7045159 | Крышка | 2 |
| 25 | 4611062 | Резиновая прокладка | 4 |
| 26 | 4611063 | Резиновая прокладка | 4 |
| 27 | 4611064 | Ограничитель | 8 |
| 28 | 4611065 | Ограничитель | 8 |
| 29 | J900845 | Болт | 24 |
| 30 | M500807 | Гайка | 48 |
| 31 | 4611066 | Палец | 4 |
| 32 | 4065688 | Кольцо | 4 |
| 33 | 4065689 | Палец | 4 |
| 34 | J75481 | Пресс-маслёнка | 8 |
| 35 | 4611067 | Палец | 4 |
| 36 | J931605 | Болт | 4 |
| 37 | J951016 | Гайка | 8 |
| 39 | 9761545 | Крышка | 1 |
| 40 | J931690 | Болт | 4 |
| 41 | 4114405 | Шайба | 4 |
| 43 | 94-2017 | Пробка | 1 |
| 45 | 4174541 | Пробка | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
