Грейфер трубопроводы — HITACHI ZX200-3

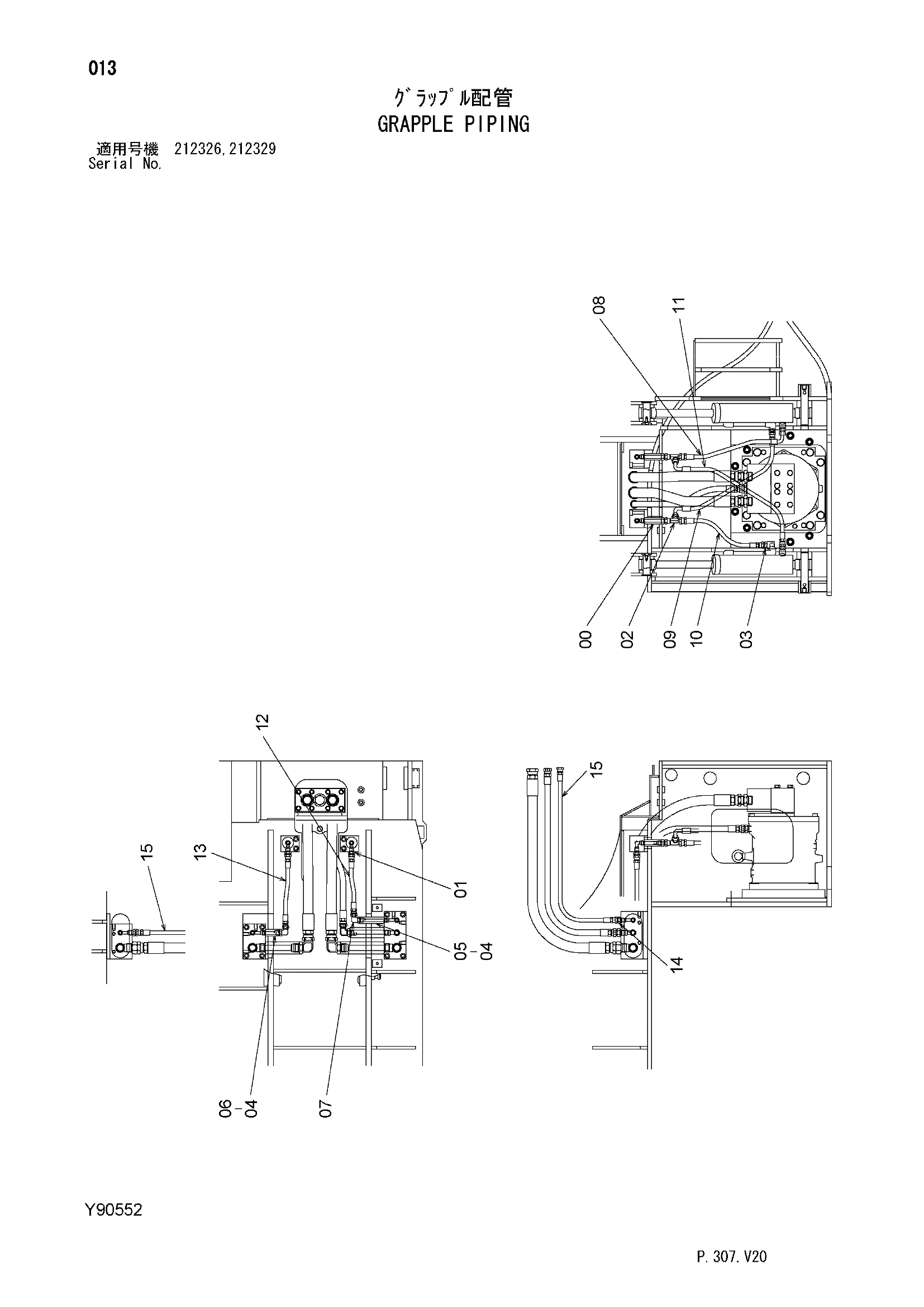

Заводская схема «Грейфер трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y40735 | Адаптер | 2 |
| 01 | 4200466 | Адаптер | 6 |
| 02 | 4246672 | Унион TEE | 2 |
| 03 | 4154652 | Адаптер | 4 |
| 04 | 4509180 | Уплотнительное кольцо | 4 |
| 05 | Y41395 | Адаптер | 1 |
| 06 | Y41117 | Адаптер | 1 |
| 07 | 4154671 | Угловой штуцер | 2 |
| 08 | Y40942 | Шланг | 1 |
| 09 | Y40943 | Шланг | 1 |
| 10 | Y40944 | Шланг | 1 |
| 11 | Y40945 | Шланг | 1 |
| 12 | Y41529 | Шланг | 1 |
| 13 | Y41530 | Шланг | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 15 | Y41531 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
