Гидролинии рабочего оборудования (стрела) — HITACHI ZX200-3

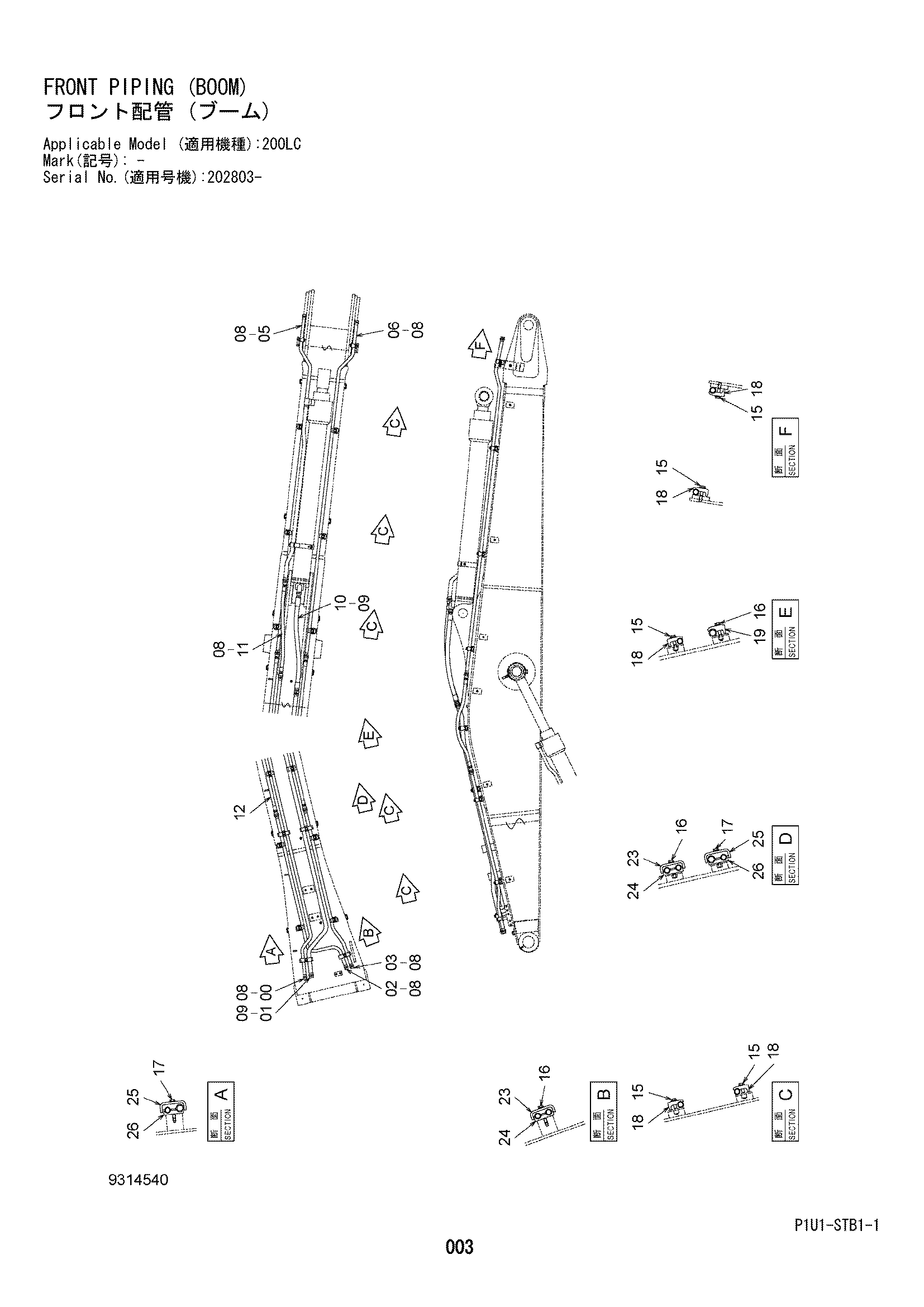

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8121688 | Трубка | 1 |
| 11 | 4676586 | Шланг | 1 |
| 12 | 4252854 | Шланг | 2 |
| 15 | 4661579 | Болт с шайбой | 13 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4657481 | Болт с шайбой | 3 |
| 16A | J901275 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4661581 | Болт с шайбой | 2 |
| 17A | J901280 | Болт | 1 |
| 01 | 8121689 | Трубка | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4190126 | Хомут трубки | 13 |
| 19 | 4190127 | Хомут трубки | 1 |
| 23 | 4285723 | Хомут трубки | 2 |
| 24 | 4285722 | Резиновая прокладка | 2 |
| 25 | 4285725 | Хомут трубки | 2 |
| 26 | 4285724 | Резиновая прокладка | 2 |
| 02 | 8121690 | Трубка | 1 |
| 03 | 8121691 | Трубка | 1 |
| 05 | 8121692 | Трубка | 1 |
| 06 | 8121693 | Трубка | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 11 |
| 09 | 4187328 | Уплотнительное кольцо | 3 |
| 10 | 4676587 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
