Верхний стрела (тип отдельный стрела H18) — HITACHI ZX200-3

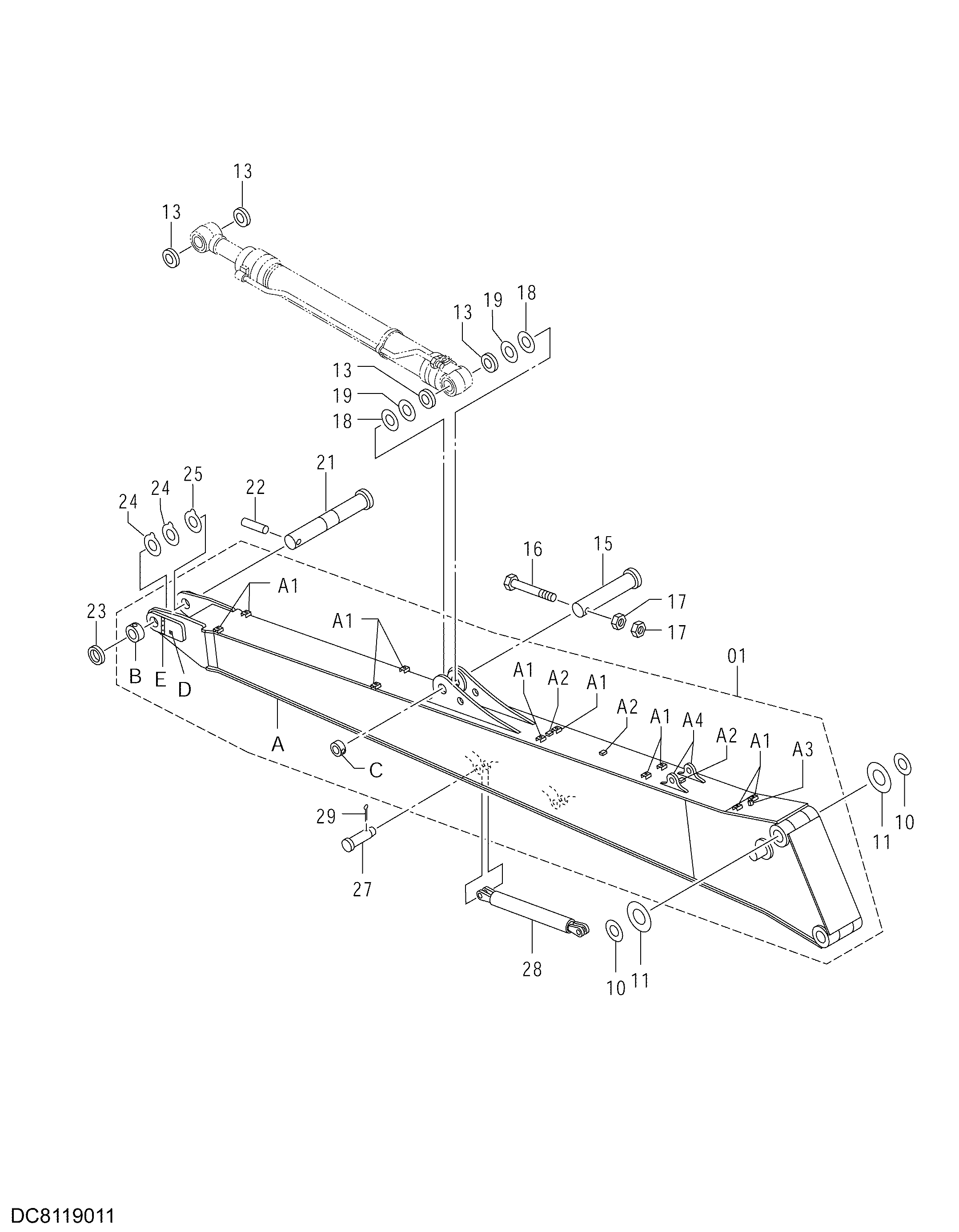

Заводская схема «Верхний стрела (тип отдельный стрела H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 5012566 | Стрела верхний | 1 |
| 01A1 | 9765301 | Седло винта | 10 |
| 01A2 | 4195689 | Седло винта | 3 |
| 01A3 | 4456713 | Седло винта | 1 |
| 01A4 | 4456693 | Кронштейн | 2 |
| 01B | 4200897 | Ограничитель | 1 |
| 01C | 4067719 | Ограничитель | 1 |
| 01D | 4460449 | Седло винта | 1 |
| 01E | 4330479 | Седло винта | 1 |
| 10 | 4444755 | Упорная пластина 1.0mm | 2 |
| 11 | 4450013 | Упорная пластина 1.0mm | 2 |
| 13 | 4067902 | Пылезащитное уплотнение | 4 |
| 15 | 3038443 | Палец | 1 |
| 16 | J932011 | Болт | 1 |
| 17 | J951020 | Гайка | 2 |
| 18 | 4366691 | Упорная пластина 1.0mm | 2 |
| 19 | 4367409 | Упорная пластина 2.0mm | 2 |
| 21 | 3039284 | Палец | 1 |
| 22 | 4109669 | Палец | 1 |
| 23 | 4098712 | Кольцо | 1 |
| 24 | 4361179 | Упорная пластина 1.0mm | 2 |
| 25 | 4361604 | Упорная пластина 2.0mm | 1 |
| 27 | 4287251 | Палец | 2 |
| 28 | 9738224 | Стойка | 1 |
| 29 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
