Стрела (тип H18) — HITACHI ZX200-3

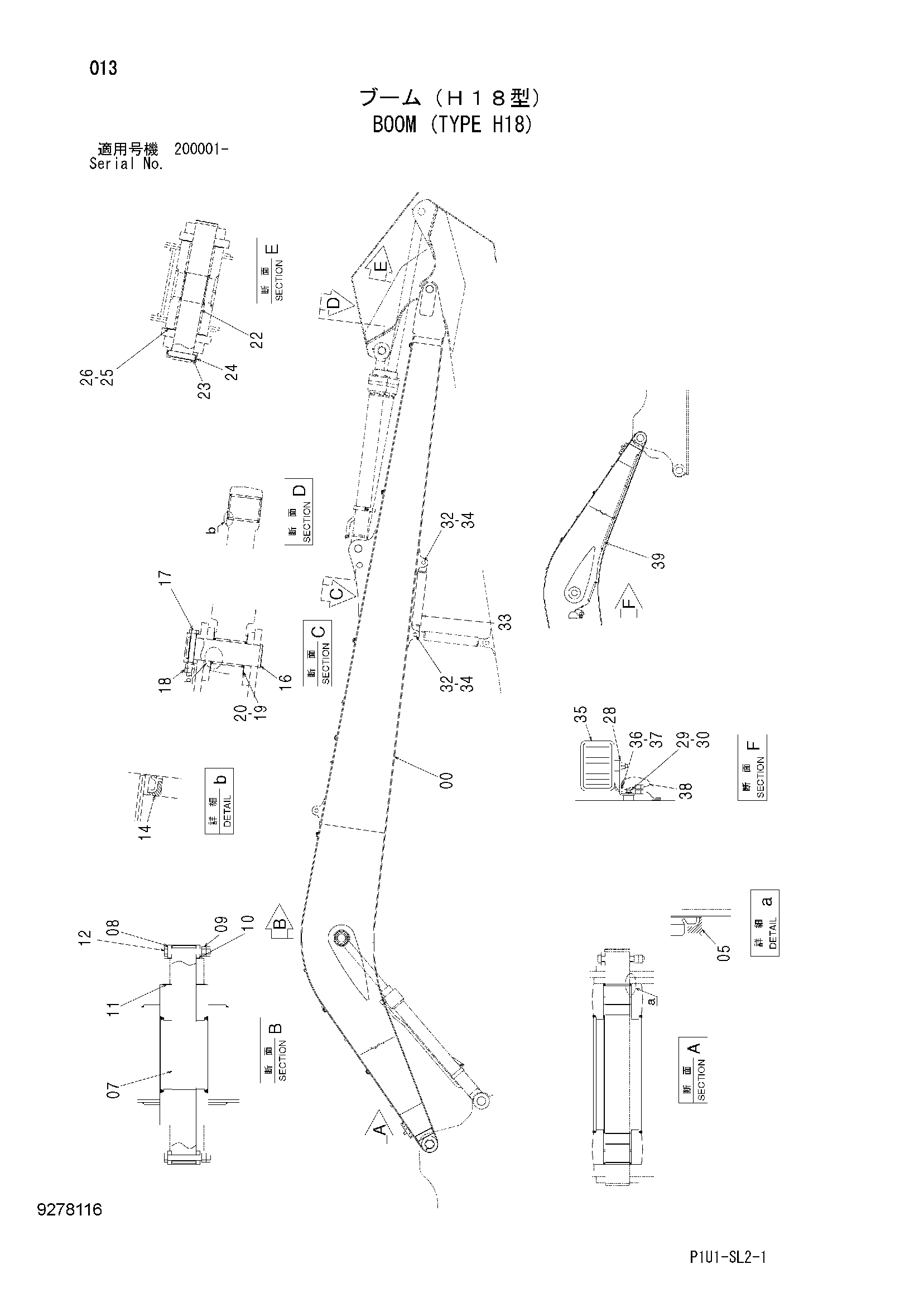

Заводская схема «Стрела (тип H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052776 | Стрела в сборе | 1 |
| 05 | 4067901 | Пылезащитное уплотнение | 2 |
| 07 | 3088574 | Палец | 1 |
| 08 | 4067720 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4444755 | Упорная пластина 1.0mm | 2 |
| 11 | 4450013 | Упорная пластина 1.0mm | 2 |
| 12 | 4435126 | Стопорный палец | 2 |
| 14 | 4067902 | Пылезащитное уплотнение | 4 |
| 16 | 3038443 | Палец | 1 |
| 17 | J932011 | Болт | 1 |
| 18 | J951020 | Гайка | 2 |
| 19 | 4366691 | Упорная пластина 1.0mm | 2 |
| 20 | 4367409 | Упорная пластина 2.0mm | 2 |
| 22 | 3039284 | Палец | 1 |
| 23 | 4109669 | Палец | 1 |
| 24 | 4098712 | Кольцо | 1 |
| 25 | 4361179 | Упорная пластина 1.0mm | 2 |
| 26 | 4361604 | Упорная пластина 2.0mm | 1 |
| 28 | 4224631 | Кронштейн | 1 |
| 29 | J901425 | Болт | 1 |
| 30 | A590914 | Пружинная шайба | 1 |
| 32 | 4287251 | Палец | 2 |
| 33 | 9738224 | Стойка | 1 |
| 34 | A766063 | Шплинт | 2 |
| 35 | 4326800 | Фара | 1 |
| 35A | 4326801 | Ленс блок | 1 |
| 35B | 4326802 | Рама | 1 |
| 35C | 4285648 | Лампа | 1 |
| 35D | 4326803 | Прокладка | 1 |
| 35E | 4307026 | Шайба | 1 |
| 35F | 4307027 | Винт | 1 |
| 35G | A590114 | Плоская шайба | 1 |
| 35H | A590914 | Пружинная шайба | 1 |
| 35I | J952014 | Гайка | 1 |
| 36 | M430613 | Винт | 1 |
| 37 | A590906 | Пружинная шайба | 1 |
| 38 | 4254604 | Жгут проводов | 1 |
| 39 | 4261621 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
