Гидролинии рабочего оборудования — HITACHI ZX200-3

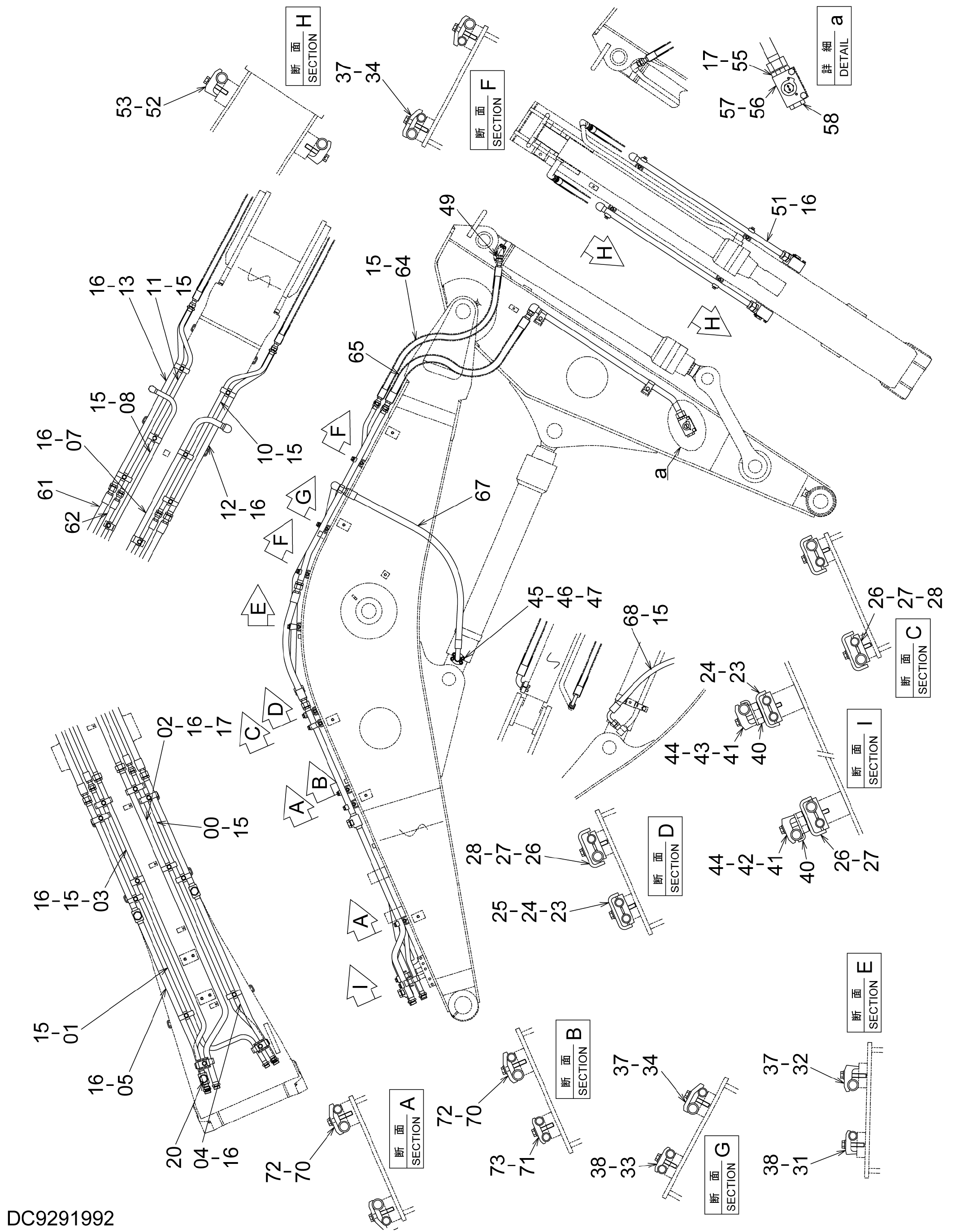

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113779 | Трубка | 1 |
| 01 | 8113778 | Трубка | 1 |
| 02 | 8113777 | Трубка | 1 |
| 03 | 8113776 | Трубка | 1 |
| 04 | 8113781 | Трубка | 1 |
| 05 | 8113780 | Трубка | 1 |
| 07 | 8111441 | Трубка | 1 |
| 08 | 8111442 | Трубка | 1 |
| 10 | 9759398 | Трубка | 1 |
| 11 | 9759399 | Трубка | 1 |
| 12 | 9759400 | Трубка | 1 |
| 13 | 9759401 | Трубка | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 13 |
| 16 | 4187328 | Уплотнительное кольцо | 13 |
| 17 | 4187329 | Уплотнительное кольцо | 3 |
| 20 | A885008 | Пробка | 3 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4285723 | Хомут трубки | 2 |
| 24 | 4285722 | Резиновая прокладка | 2 |
| 25 | 4657481 | Болт с шайбой | 1 |
| 25A | J901275 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4285725 | Хомут трубки | 4 |
| 27 | 4285724 | Резиновая прокладка | 4 |
| 28 | 4661581 | Болт с шайбой | 3 |
| 28A | J901280 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | 4190126 | Хомут трубки | 1 |
| 32 | 4190127 | Хомут трубки | 1 |
| 33 | 4189859 | Хомут трубки | 1 |
| 34 | 4153488 | Хомут трубки | 5 |
| 37 | J271270 | Болт с шайбой | 6 |
| 37A | J901270 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J271260 | Болт с шайбой | 2 |
| 38A | J901260 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 9764772 | Кронштейн | 2 |
| 41 | 4190127 | Хомут трубки | 2 |
| 42 | J901210 | Болт | 1 |
| 43 | J901208 | Болт | 1 |
| 44 | A590112 | Плоская шайба | 2 |
| 45 | 4085560 | Разъёмный фланец | 2 |
| 46 | M341240 | Болт с внутренним шестигранником | 4 |
| 47 | 966993 | Уплотнительное кольцо | 1 |
| 49 | A853166 | Адаптер | 2 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 9757163 | Трубка | 2 |
| 52 | 4190127 | Хомут трубки | 4 |
| 53 | J271270 | Болт с шайбой | 4 |
| 53A | J901270 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 55 | 4205196 | Адаптер | 2 |
| 55A | 4506429 | Уплотнительное кольцо | 1 |
| 56 | 4447675 | Запорный клапан | 2 |
| 57 | J271085 | Болт с шайбой | 4 |
| 57A | J901085 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4113926 | Пробка | 2 |
| 58A | 4506429 | Уплотнительное кольцо | 1 |
| 61 | 4311079 | Шланг | 2 |
| 62 | 4260311 | Шланг | 2 |
| 64 | 4303121 | Шланг | 2 |
| 65 | 4399860 | Шланг | 2 |
| 67 | 4479689 | Шланг | 1 |
| 68 | 4677323 | Шланг | 1 |
| 70 | 4153488 | Хомут трубки | 5 |
| 71 | 4189859 | Хомут трубки | 1 |
| 72 | J271270 | Болт с шайбой | 5 |
| 72A | J901270 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 73 | J271260 | Болт с шайбой | 1 |
| 73A | J901260 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
