Рукоять 2.45m — HITACHI ZX200-3

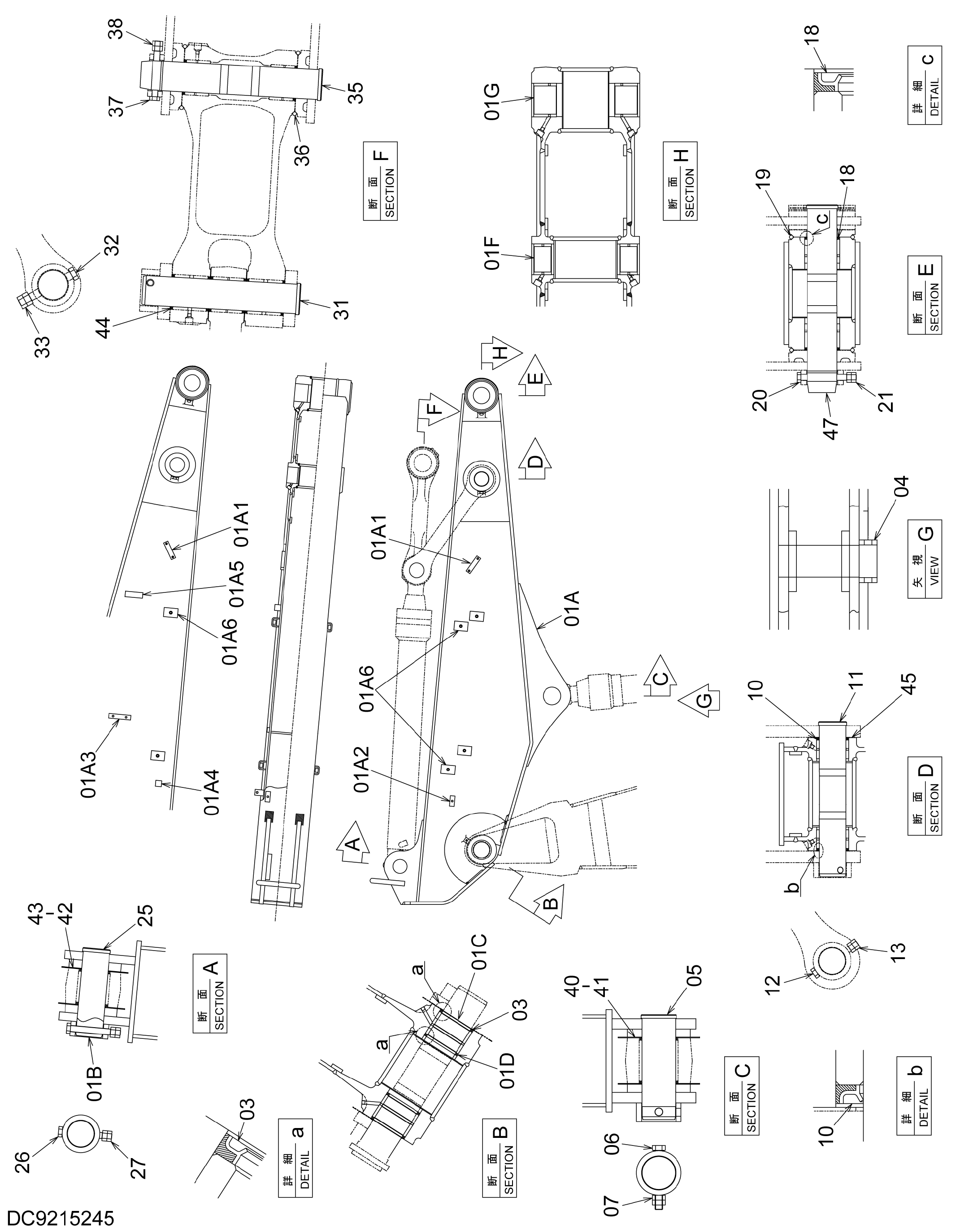

Заводская схема «Рукоять 2.45m» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049199 | Рукоять | 1 |
| 01A | 6021083 | Рукоять | 1 |
| 01A1 | 4429829 | Седло винта | 2 |
| 01A2 | 4269655 | Седло винта | 2 |
| 01A3 | 4457478 | Седло винта | 1 |
| 01A4 | 4458977 | Блок | 1 |
| 01A5 | 4457735 | Блок | 1 |
| 01A6 | 9763817 | Седло винта | 4 |
| 01B | 4435239 | Ограничитель | 1 |
| 01C | 4443881 | Втулка | 2 |
| 01D | 4067901 | Пылезащитное уплотнение | 2 |
| 01E | 4067720 | Ограничитель | 1 |
| 01F | 4409122 | Втулка | 2 |
| 01G | 4409178 | Втулка | 2 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 3026126 | Палец | 1 |
| 06 | 4342146 | Болт | 1 |
| 07 | J950020 | Гайка | 2 |
| 10 | 4084578 | Пылезащитное уплотнение | 2 |
| 11 | 3088579 | Палец | 1 |
| 12 | 4435124 | Стопорный палец | 1 |
| 13 | J950016 | Гайка | 2 |
| 18 | 4067902 | Пылезащитное уплотнение | 2 |
| 19 | 4089028 | Уплотнительное кольцо | 2 |
| 20 | 4435129 | Стопорный палец | 1 |
| 21 | J950016 | Гайка | 2 |
| 25 | 3088578 | Палец | 1 |
| 26 | 4435124 | Стопорный палец | 1 |
| 27 | J950016 | Гайка | 2 |
| 31 | 3088581 | Палец | 1 |
| 32 | 4435126 | Стопорный палец | 1 |
| 33 | J950020 | Гайка | 2 |
| 35 | 3088580 | Палец | 1 |
| 36 | 4089028 | Уплотнительное кольцо | 2 |
| 37 | 4435129 | Стопорный палец | 1 |
| 38 | J950016 | Гайка | 2 |
| 40 | 4444284 | Упорная пластина | 2 |
| 41 | 4444285 | Упорная пластина | 1 |
| 42 | 4444288 | Упорная пластина | 2 |
| 43 | 4444289 | Упорная пластина | 1 |
| 44 | 4450012 | Упорная пластина | 4 |
| 45 | 4450011 | Упорная пластина | 2 |
| 47 | 3088577 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
