Гидролинии рабочего оборудования (3)(тип 15) — HITACHI ZX200-3

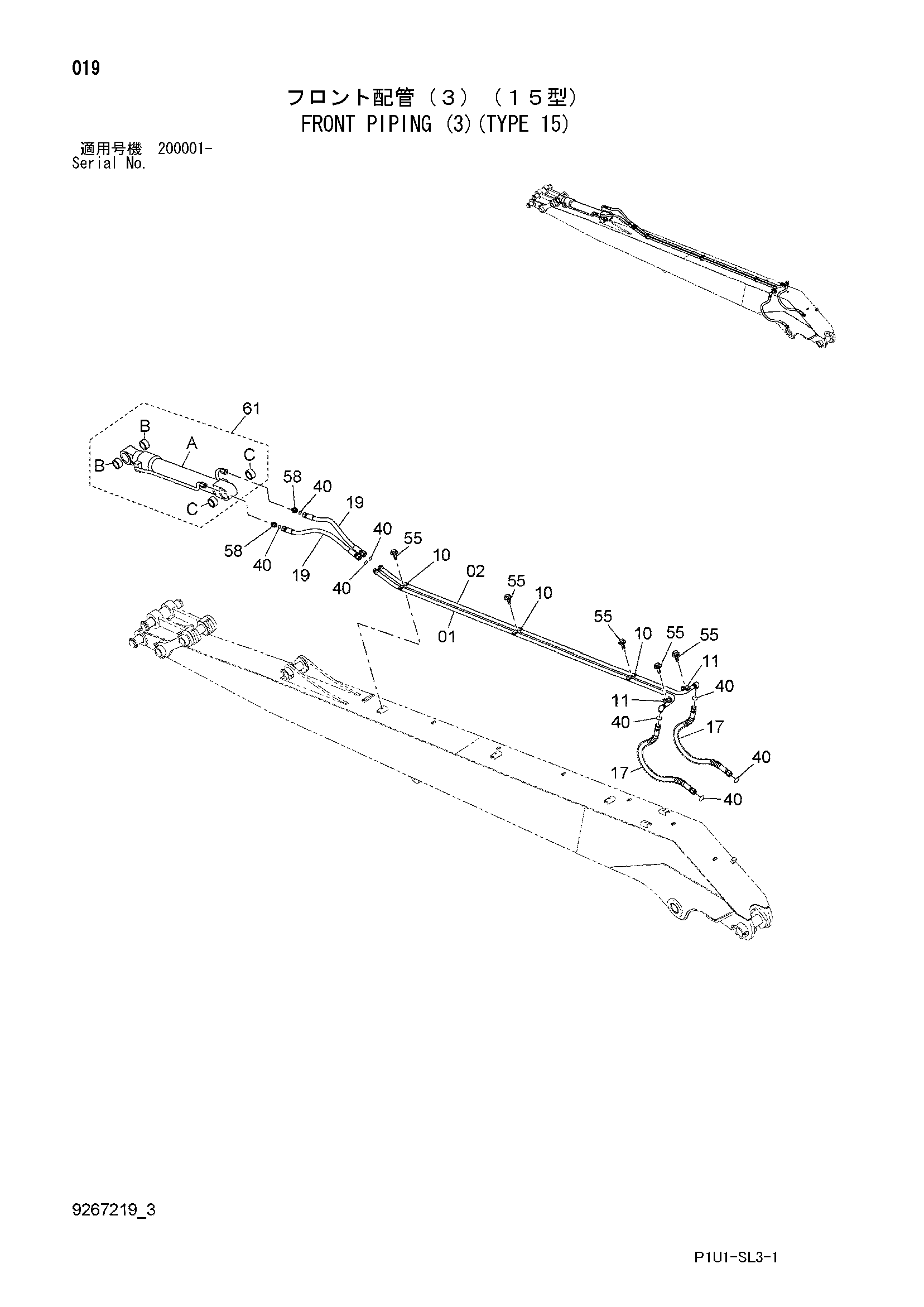

Заводская схема «Гидролинии рабочего оборудования (3)(тип 15)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052579 | Трубка | 1 |
| 02 | 8052580 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 3 |
| 11 | 4190126 | Хомут трубки | 2 |
| 17 | 4639401 | Шланг | 2 |
| 19 | 4645392 | Шланг | 2 |
| 40 | 4187308 | Уплотнительное кольцо | 8 |
| 55 | J271265 | Болт с шайбой | 5 |
| 55A | J901265 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 58 | A853146 | Адаптер | 2 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 9152262 | Гидроцилиндр ковша | 1 |
| 61A | 4371061 | Гидроцилиндр ковша | 1 |
| 61B | 4365448 | Втулка | 2 |
| 61C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
