Напорные трубопроводы — HITACHI ZX200-3

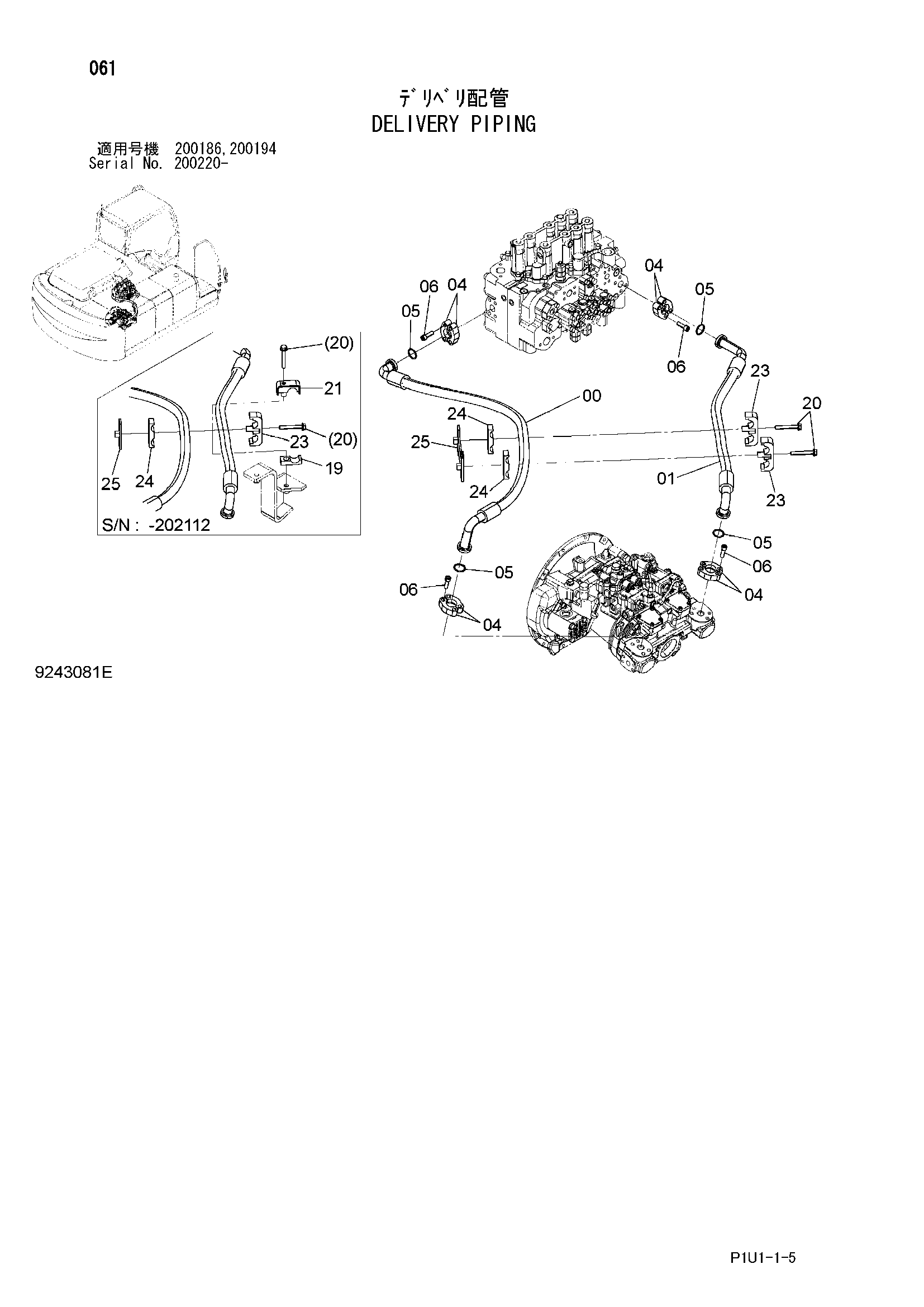

Заводская схема «Напорные трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4630781 | Шланг | 1 |
| 01 | 4630783 | Шланг | 1 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | 966993 | Уплотнительное кольцо | 4 |
| 06 | J781240 | Болт с внутренним шестигранником | 16 |
| 19 | 4462051 | Резиновая прокладка | 1 |
| 20 | J271285 | Болт с шайбой | 2 |
| 20A | J901285 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 8106578 | Хомут | 1 |
| 23 | 8061722 | Хомут | 1 |
| 23 | 8061722 | Хомут | 2 |
| 24 | 3072291 | Резиновая прокладка | 1 |
| 24 | 3072291 | Резиновая прокладка | 2 |
| 25 | 9767653 | Кронштейн | 1 |
| 25 | 9768727 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
