PTO трубопроводы — HITACHI ZX200-3

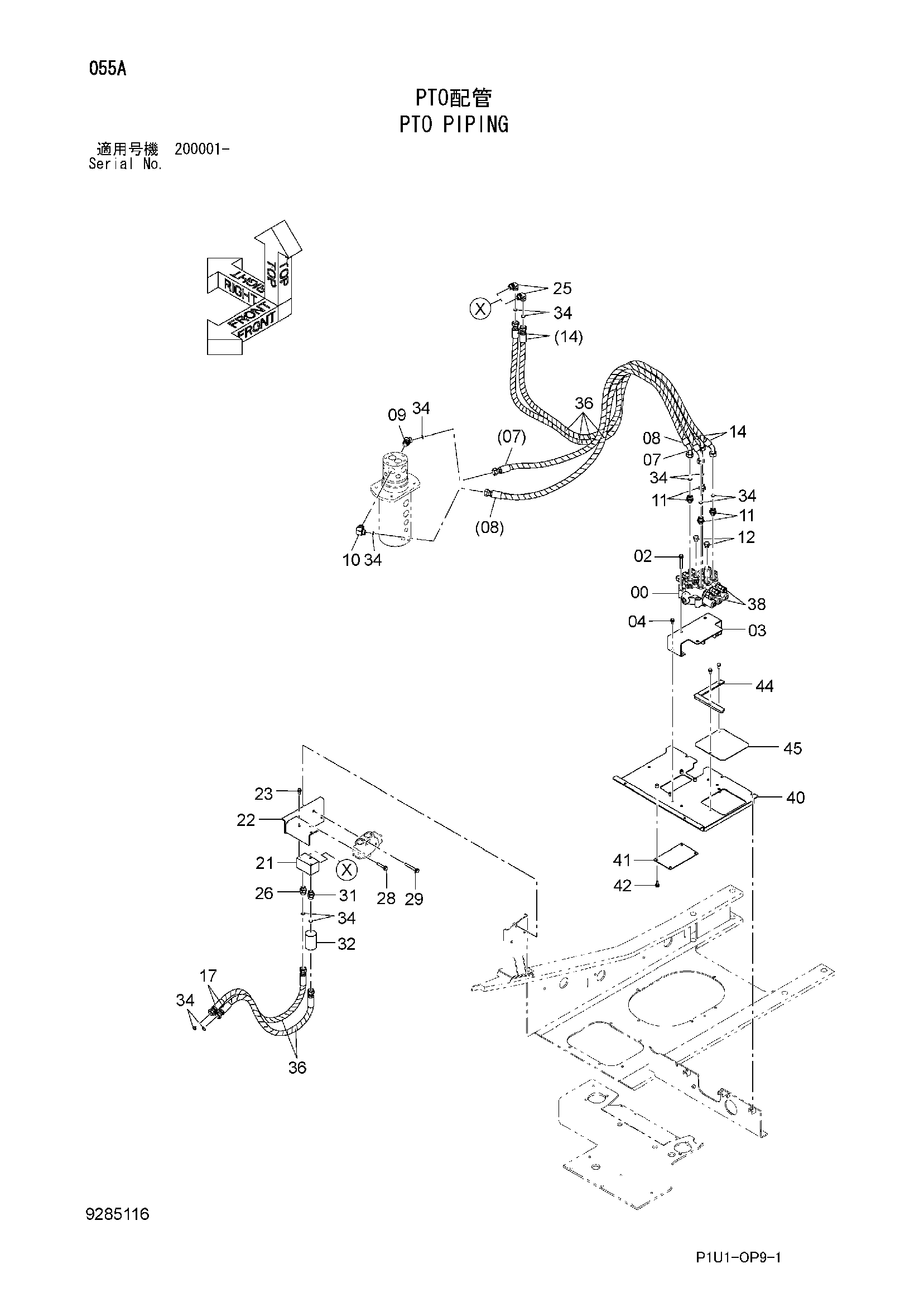

Заводская схема «PTO трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4472680	Гидрораспределитель	1
02	J271290	Болт с шайбой	3
02A	J901290	Болт	1
02B	J222012	Шайба	1
03	8114309	Кронштейн	1
04	J271025	Болт с шайбой	4
04A	J901025	Болт	1
04B	J222010	Шайба	1
07	4434875	Шланг	1
08	4670911	Шланг	1
09	A853266	Угловой штуцер	1
09A	4506424	Уплотнительное кольцо	1
10	A853366	Угловой штуцер	1
10A	4506424	Уплотнительное кольцо	1
11	4197530	Адаптер	4
11A	4506418	Уплотнительное кольцо	1
12	A885004	Пробка	2
12A	4506418	Уплотнительное кольцо	1
14	4679074	Шланг	2
17	9267451	Шланг в сборе	2
17A	4250899	Шланг	1
17B	4327294	Защитный кожух	3
21	3094453	Блок	1
22	8107587	Кронштейн	1
23	J271025	Болт с шайбой	3
23A	J901025	Болт	1
23B	J222010	Шайба	1
25	A853366	Угловой штуцер	2
25A	4506424	Уплотнительное кольцо	1
26	A853166	Адаптер	2
26A	4506424	Уплотнительное кольцо	1
28	J271270	Болт с шайбой	2
28A	J901270	Болт	1
28B	J222012	Шайба	1
29	J271200	Болт с шайбой	1
29A	J901200	Болт	1
29B	J222012	Шайба	1
31	4224932	Адаптер	1
31A	4506424	Уплотнительное кольцо	2
32	4215142	Клапан словретурн	1
34	4187308	Уплотнительное кольцо	12
36	4446406	Защитный кожух	20
38	4644560	Предохранительный клапан	4
40	7055295	Крышка	1
41	4687409	Крышка	1
42	J271030	Болт с шайбой	4
42A	J901030	Болт	1
42B	J222010	Шайба	1
44	8114308	Крышка	1
45	4687439	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
